本發明涉及建筑結構技術領域，尤其涉及一種樁結構。

背景技術：

基坑在開挖之前，通常需要建立圍護結構，以達到擋土、擋水的目的，圍護結構可以是連續墻、鋼護板或攪拌樁的形式。為了增加圍護結構的強度，傳統的做法是往樁內打入工字鋼，這種打入工字鋼的樁在切割時容易裂成兩塊，從而使得圍護結構的擋水效果不好，而且對圍護結構的結構強度也有影響。

技術實現要素：

本發明的目的是提供一種樁結構，結構強度好，防水效果好。

為實現上述目的，本發明提供一種樁結構，包括一排擋土止水樁，各所述擋土止水樁的頂面設有向下延伸12m的鉆孔，所述鉆孔內插設有鋼管，所述鉆孔內還澆筑有使鋼管與擋土止水樁緊固結合的水泥砂漿，相鄰的兩個擋土止水樁內的鋼管的中心距為0.6m。

作為本發明的進一步改進，所述鉆孔偏心設置，且鉆孔的外圓距離擋土止水樁的外圓0.1m。

作為本發明的更進一步改進，所述擋土止水樁有兩排，兩排擋土止水樁的頂端設有l型壓頂板，位于l型壓頂板的水平部分下方的擋土止水樁內的鋼管的頂端插入l型壓頂板的水平部分的深度不少于0.2m，位于l型壓頂板的豎直部分下方的擋土止水樁內的鋼管的頂端與l型壓頂板的豎直部分的頂端平齊。

與現有技術相比，本發明的樁結構的有益效果如下：

(1)采用上述結構，防水效果好，而且強度好。

通過以下的描述并結合附圖，本發明將變得更加清晰，這些附圖用于解釋本發明的實施例。

附圖說明

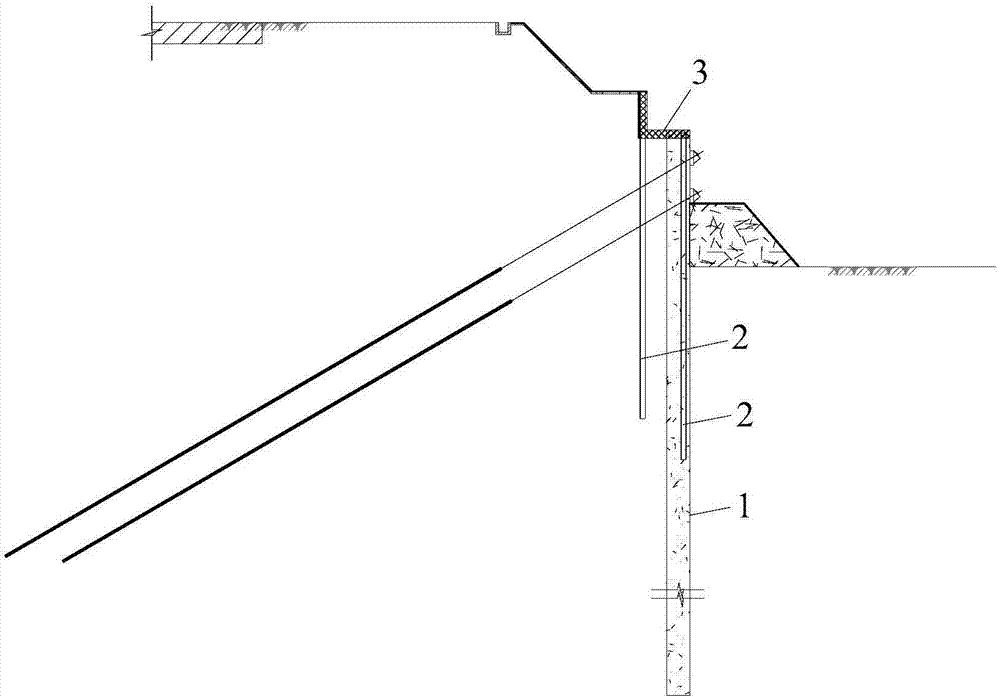

圖1為樁結構的示意圖。

圖2為樁結構的大樣圖。

具體實施方式

現在參考附圖描述本發明的實施例，附圖中類似的元件標號代表類似的元件。

請參考圖1-2，所述的樁結構包括一排擋土止水樁1，各所述擋土止水樁1的頂面設有向下延伸12m的鉆孔，所述鉆孔內插設有鋼管2，所述鉆孔內還澆筑有使鋼管2與擋土止水樁1緊固結合的水泥砂漿，相鄰的兩個擋土止水樁1內的鋼管2的中心距d1為0.6m。所述鉆孔偏心設置，且鉆孔的外圓與擋土止水樁的外圓的距離d2為0.1m。所述擋土止水樁1有兩排，兩排擋土止水樁1的頂端設有l型壓頂板3，位于l型壓頂板3的水平部分下方的擋土止水樁1內的鋼管2的頂端插入l型壓頂板3的水平部分的深度不少于0.2m，位于l型壓頂板3的豎直部分下方的擋土止水樁1內的鋼管2的頂端與l型壓頂板3的豎直部分的頂端平齊。

采用了上述結構之后，可使得樁結構的結構強度更好，防水效果更好。

以上結合最佳實施例對本發明進行了描述，但本發明并不局限于以上揭示的實施例，而應當涵蓋各種根據本發明的本質進行的修改、等效組合。

技術特征：

技術總結
本發明公開了一種樁結構，包括一排擋土止水樁，各所述擋土止水樁的頂面設有向下延伸12m的鉆孔，所述鉆孔內插設有鋼管，所述鉆孔內還澆筑有使鋼管與擋土止水樁緊固結合的水泥砂漿，相鄰的兩個擋土止水樁內的鋼管的中心距為0.6m。本發明的樁結構的結構強度好，防水效果好。

技術研發人員：梁美欣
受保護的技術使用者：梁美欣
技術研發日：2017.05.23
技術公布日：2017.09.29
