本發明涉及河道治理領域，更具體地說，涉及一種河道塑料袋專清裝置。

背景技術：

塑料袋是人們?nèi)粘Ｉ钪斜夭豢缮俚奈锲罚１挥脕硌b其他物品。因其廉價、重量極輕、容量大、便于收納的優點被廣泛使用，但又因為塑料袋降解周期極長、處理困難的缺點而被部分國家禁止生產和使用。

其中一次性塑料袋不容易降解，污染泥土，而且大部分的一次性塑料袋主要成分是聚乙烯，是一種污染性很強的東西，被污染過的土壤很可能寸草不生，河流被污染，那么水中的魚蝦會大批死亡，相應的人吃了這些東西就會生病。

青海新聞網訊，南川河里，一個小時撈起幾十個塑料袋，季節不同垃圾也不一樣。夏天浮藻比較多，秋天樹葉多些。最多的還是塑料袋。特別是靠近菜市場、橋邊，塑料袋最多。白色的塑料袋最多，有時候，一個小時就能撈起幾十個，多的時候一趟下來有上百個塑料袋，塑料袋隨水漂流，清理起來十分麻煩，費時費力。

技術實現要素：

1．要解決的技術問題

針對現有技術中存在的問題，本發明的目的在于提供一種河道塑料袋專清裝置，它可以實現通過在河道兩側設置塑料袋專清裝置，對塑料袋進行專清，減少塑料袋對河道的污染，省時省力。

2．技術方案

為解決上述問題，本發明采用如下的技術方案。

一種河道塑料袋專清裝置，包括河道，所述河道的一側設有擋板，所述擋板的一端連接有限位濾網，且擋板通過限位濾網與河道連接，所述擋板的另一端設有滑桿，所述滑桿的下端固定連接有篩選濾網，所述篩選濾網遠離限位濾網的一側面上固定連接有限位塊，所述限位塊的側面與固定板相抵，所述擋板上開設有滑槽，所述滑槽上滑動連接有滑塊，所述滑塊與滑槽的側面之間連接有壓縮彈簧，所述滑塊上連接有復位軸，且滑桿的端部安裝在復位軸上，所述滑桿遠離擋板的一端連接有固定板，所述固定板的一側面與河道固定連接，所述固定板的另一側面上開設有開口滑槽，所述滑桿與開口滑槽滑動連接，所述限位濾網的下端鉸接有底網，所述底網遠離限位濾網的一端連接有拉桿，所述河道上連接有固定夾，且固定夾與拉桿相匹配，將合適數量的裝置安裝在河道兩側，篩選濾網正對水流方向，當塑料袋漂浮到篩選濾網處時，塑料袋附著在篩選濾網上，堵塞篩選濾網的網孔，當篩選濾網上附著的塑料袋達到一定數量時，在河水的沖擊下，將篩選濾網沖出開口滑槽并轉動到一定角度，塑料袋從篩選濾網沖下，漂到擋板內側收集起來，復位軸和壓縮彈簧將篩選濾網復位，重新收集塑料袋，抬起底網對已經收集的塑料袋進行處理，省時省力。

優選地，所述擋板的上側設有加高板，所述加高板的下端分別與擋板和限位濾網固定連接，加高板防止河水水位升高后收集的塑料袋被水沖走。

優選地，所述篩選濾網、限位濾網和底網均采用不銹鋼制成，且篩選濾網、限位濾網和底網的表面均涂有防水層，不銹鋼材質的強度高，耐腐蝕性好，防水層使篩選濾網、限位濾網和底網耐腐蝕性更好。

優選地，所述擋板的表面鋪設有防磨層，防磨層使擋板更耐磨。

優選地，所述拉桿與底網轉動連接，且拉桿的上端與河道的上端持平，方便清理工人進行操作，不易發生危險。

3．有益效果

相比于現有技術，本發明的優點在于：

（1）本方案將合適數量的裝置安裝在河道兩側，篩選濾網正對水流方向，當塑料袋漂浮到篩選濾網處時，塑料袋附著在篩選濾網上，堵塞篩選濾網的網孔，當篩選濾網上附著的塑料袋達到一定數量時，在河水的沖擊下，將篩選濾網沖出開口滑槽并轉動到一定角度，塑料袋從篩選濾網沖下，漂到擋板內側收集起來，復位軸和壓縮彈簧將篩選濾網復位，重新收集塑料袋，抬起底網對已經收集的塑料袋進行處理，省時省力；

（2）擋板的上側設有加高板，加高板的下端分別與擋板和限位濾網固定連接，加高板防止河水水位升高后收集的塑料袋被水沖走；

（3）篩選濾網、限位濾網和底網均采用不銹鋼制成，且篩選濾網、限位濾網和底網的表面均涂有防水層，不銹鋼材質的強度高，耐腐蝕性好，防水層使篩選濾網、限位濾網和底網耐腐蝕性更好；

（4）擋板的表面鋪設有防磨層，防磨層使擋板更耐磨；

（5）拉桿與底網轉動連接，且拉桿的上端與河道的上端持平，方便清理工人進行操作，不易發生危險。

附圖說明

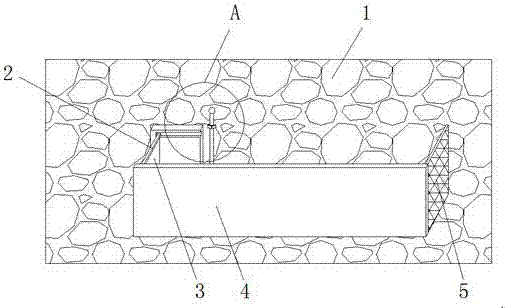

圖1為本發明的正視圖；

圖2為本發明圖1中a處的結構示意圖；

圖3為本發明抬起底網時的結構示意圖；

圖4為本發明加高板部分的結構示意圖；

圖5為本發明的結構示意圖；

圖6為本發明篩選濾波被沖出開口滑槽時的結構示意圖。

圖中標號說明：

1河道、2滑桿、3篩選濾網、4擋板、5限位濾網、6固定板、7固定夾、8拉桿、9底網、10限位塊、11開口滑槽、12滑塊、13復位軸、14滑槽、15壓縮彈簧、16加高板。

具體實施方式

下面將結合本發明實施例中的附圖；對本發明實施例中的技術方案進行清楚、完整地描述；顯然；所描述的實施例僅僅是本發明一部分實施例；而不是全部的實施例。基于本發明中的實施例；本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例；都屬于本發明保護的范圍。

實施例1：

請參閱圖1-6，一種河道塑料袋專清裝置，包括河道1，河道1的一側設有擋板4，擋板4的表面鋪設有防磨層，防磨層使擋板4更耐磨，擋板4的一端連接有限位濾網5，且擋板4通過限位濾網5與河道1連接，擋板4的另一端設有滑桿2，滑桿2的下端固定連接有篩選濾網3，篩選濾網3遠離限位濾網5的一側面上固定連接有限位塊10，限位塊10的側面與固定板6相抵，擋板4上開設有滑槽14，滑槽14上滑動連接有滑塊12，滑塊12與滑槽14的側面之間連接有壓縮彈簧15，滑塊12上連接有復位軸13，且滑桿2的端部安裝在復位軸13上，滑桿2遠離擋板4的一端連接有固定板6，固定板6通過鉚釘固定在河道1上，固定板6的另一側面上開設有開口滑槽11，開口滑槽11靠近5的一側開設有開口，滑桿2與開口滑槽11滑動連接，限位濾網5的下端鉸接有底網9，底網9防止在河水的沖擊下塑料袋從擋板4的下側沖走，篩選濾網3、限位濾網5和底網9均采用不銹鋼制成，且篩選濾網3、限位濾網5和底網9的表面均涂有防水層，不銹鋼材質的強度高，耐腐蝕性好，防水層使篩選濾網3、限位濾網5和底網9耐腐蝕性更好，底網9遠離限位濾網5的一端連接有拉桿8，拉桿8與底網9轉動連接，且拉桿8的上端與河道1的上端持平，方便清理工人進行操作，不易發生危險，河道1上連接有固定夾7，且固定夾7與拉桿8相匹配，擋板4的上側設有加高板16，加高板16的下端分別與擋板4和限位濾網5固定連接，加高板16防止河水水位升高后收集的塑料袋被水沖走。

將合適數量的裝置安裝在河道兩側，篩選濾網3正對水流方向，當塑料袋漂浮到篩選濾網3處時，塑料袋附著在篩選濾網3上，堵塞篩選濾網3的網孔，當篩選濾網3上附著的塑料袋達到一定數量時，在河水的沖擊下，將篩選濾網3沖出開口滑槽11并轉動到一定角度，塑料袋從篩選濾網3沖下，漂到擋板4內側收集起來，復位軸13和壓縮彈簧15將篩選濾網3復位，重新收集塑料袋，接下固定夾7，拉動拉桿8抬起底網9對已經收集的塑料袋進行處理，減小清理工人的工作量，省時省力。

以上所述；僅為本發明較佳的具體實施方式；但本發明的保護范圍并不局限于此；任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內；根據本發明的技術方案及其改進構思加以等同替換或改變；都應涵蓋在本發明的保護范圍內。
