本發明涉及一種溝渠水泥填充設備，尤其涉及一種建筑工地用溝渠水泥高效填充設備。

背景技術：

水泥:粉狀水硬性無機膠凝材料。加水攪拌后成漿體，能在空氣中硬化或者在水中更好的硬化，并能把砂、石等材料牢固地膠結在一起。早期石灰與火山灰的混合物與現代的石灰火山灰水泥很相似，用它膠結碎石制成的混凝土，硬化后不但強度較高，而且還能抵抗淡水或含鹽水的侵蝕。長期以來，它作為一種重要的膠凝材料，廣泛應用于土木建筑、水利、國防等工程。

溝渠可以大略地分成兩種。一種是平常在路邊隨處可見的雨水下水道，另一種是將住家以及工廠的廢水，以密閉管道的方式，輸送到污水處理廠的污水下水道。

目前在對建筑工地的溝渠進行水泥的填充時，大部分都是采用人工將水泥直接倒入溝渠中，但是這樣存在的缺點是需要大量的人工來進行，而且速度較慢，效率較低。

因此亟需研發一種使用設備速度快、效率高，填充過程省時省力的建筑工地用溝渠水泥高效填充設備來克服目前對城市建筑的溝渠填充水泥時存在使用人工速度較慢、效率較低，填充過程費時費力的缺點。

技術實現要素：

（1）要解決的技術問題

本發明為了克服目前對城市建筑的溝渠填充水泥時存在使用人工速度較慢、效率較低，填充過程費時費力的缺點，本發明要解決的技術問題是提供使用設備速度快、效率高，填充過程省時省力的一種建筑工地用溝渠水泥高效填充設備。

（2）技術方案

為了解決上述技術問題，本發明提供了這樣一種建筑工地用溝渠水泥高效填充設備，包括有底板、第一轉軸、輪胎、支撐板、支架、第一下料板、水泥箱、下料管、支撐座、第二轉軸、第一擋板、橡膠板、第一連接塊、軸承座、轉桿和第一固定板，底板下側總有兩側開有空槽，空槽內左右兩側旋轉式連接有第一轉軸，第一轉軸上連接有輪胎，底板上側中部通過焊接的方式安裝有支撐板，支撐板左側中部通過焊接的方式安裝有支架，支架左側通過焊接的方式安裝有第一下料板，支撐板上端通過焊接的方式安裝有水泥箱，水泥箱下側左方連接有下料管，下料管右側下方通過焊接的方式安裝有支撐座，支撐座上旋轉式連接有第二轉軸，第二轉軸上連接有第一擋板，第一擋板上側連接有橡膠板，第一擋板和橡膠板擋住下料管，下料管左側下方通過焊接的方式安裝有第一連接塊，第一連接塊內通過螺栓連接的方式安裝有軸承座，軸承座內通過過盈連接的方式連接有轉桿轉桿下端通過焊接的方式安裝有第一固定板，第一固定板擋住第一擋板。

優選地，還包括有第三轉軸、引流板、第一螺母和第一螺桿，水泥箱右側上方旋轉式連接有第三轉軸，第三轉軸上連接有引流板，水泥箱右側上方通過焊接的方式安裝有第一螺母，第一螺母內旋有第一螺桿的，第一螺桿與第一螺母配合，第一螺桿拖住引流板。

優選地，還包括有下料量控制裝置，下料量控制裝置包括有齒輪、第二固定板、第一滑軌、第一滑塊、把手、第二連接塊、連接桿和齒條，下料管下側設有下料量控制裝置，第二轉軸前側連接有齒輪，支撐板前側上方通過焊接的方式安裝有第二固定板，第二固定板內左側通過螺栓連接的方式安裝有第一滑軌，第一滑軌內滑動式連接有第一滑塊，第一滑塊前側通過焊接的方式安裝有把手，第一滑塊左側通過焊接的方式安裝有第二連接塊，第二連接塊左端通過焊接的方式安裝有連接桿，連接桿左側通過螺栓連接的方式安裝有齒條，齒條與齒輪嚙合。

優選地，還包括有第二螺桿和第二螺母，第二固定板右側開有一字孔，第一滑塊右側通過焊接的方式安裝有第二螺桿，第二螺桿通過一字孔伸到第二固定板右方，第二螺桿上旋有第二螺母，第二螺母與第二螺桿配合。

優選地，還包括有震動下料裝置，震動下料裝置包括有第四轉軸、旋轉塊、連接板、第二擋板、第一電機和凸輪，第一下料板下方設有震動下料裝置，支撐板前側中部旋轉式連接有第四轉著，第四轉軸上連接有旋轉塊，旋轉塊左端通過焊接的方式安裝在支架右端，支撐板左側下方通過焊接的方式安裝有連接板，連接板位于支架下方，連接板上右側通過焊接的方式安裝有第二擋板，第二擋板擋住支架，連接板上中部通過螺栓連接的方式安裝有第一電機，第一電機前側的第一電機輸出軸通過聯軸器連接有凸輪。

優選地，還包括有彈簧，連接板上左側通過焊接的方式安裝有彈簧，彈簧另一端通過焊接的方式安裝在第一下料板下側中部。

優選地，還包括有下料位置控制裝置，下料位置控制裝置包括有導套、導軌、第二下料板、第二滑軌、第二滑塊、第三連接塊、第三下料板、第三螺母、第三螺桿和第一壓塊，支撐板下側左方設有下料位置控制裝置，支撐板前側下方通過焊接的方式安裝有導套，導套內滑動式連接有導軌，導軌左端通過焊接的方式安裝有第二下料板，第二下料板內通過螺栓連接的方式安裝有第二滑軌，第二滑軌內滑動式連接有第二滑塊，第二滑塊右下方通過焊接的方式安裝有第三連接塊，第三連接塊左下方通過焊接的方式安裝有第三下料板，第三下料板右上方通過焊接的方式安裝有第三螺母，第三螺母內旋有第三螺桿，第三螺桿左上方旋轉式連接有第一壓塊。

優選地，還包括有第四螺桿和第二壓塊，導套上側中部開有螺紋孔，螺紋孔內旋有第四螺桿，第四螺桿與螺紋孔配合，第四螺桿下端旋轉式連接有第二壓塊。

工作原理：當用戶需要對城市建筑的溝渠填充水泥時，用戶可以先將水泥放置在水泥箱中，然后旋轉第一固定板，第一固定板通過轉桿在第一軸承座內旋轉，使第一固定板不再擋住第一擋板，第一擋板將被水泥箱內的水泥沖下，使第一擋板繞著第二轉軸逆時針旋轉，從而使水泥從下料管中流出，流到第一下料板上，然后從第一下料板中流下，留到溝渠中進行填充，此時用戶可以推動底板向后側移動，底板通過輪胎向后側移動，從而帶動支撐板、水泥箱和第一下料板向后側移動，從而對溝渠進行整體的填充。

因為還包括有第三轉軸、引流板、第一螺母和第一螺桿，水泥箱右側上方旋轉式連接有第三轉軸，第三轉軸上連接有引流板，水泥箱右側上方通過焊接的方式安裝有第一螺母，第一螺母內旋有第一螺桿的，第一螺桿與第一螺母配合，第一螺桿拖住引流板，用戶可以繞第三轉軸旋轉引流板，然后旋轉第一螺桿，第一螺桿通過與第一螺母的配合上下移動，從而控制引流板的角度，用戶選擇好引流板的角度后，可以將新的水泥倒在引流板上，然后從引流板流到水泥箱內，這樣可以快速的補充水泥箱內的水泥。

因為還包括有下料量控制裝置，下料量控制裝置包括有齒輪、第二固定板、第一滑軌、第一滑塊、把手、第二連接塊、連接桿和齒條，下料管下側設有下料量控制裝置，第二轉軸前側連接有齒輪，支撐板前側上方通過焊接的方式安裝有第二固定板，第二固定板內左側通過螺栓連接的方式安裝有第一滑軌，第一滑軌內滑動式連接有第一滑塊，第一滑塊前側通過焊接的方式安裝有把手，第一滑塊左側通過焊接的方式安裝有第二連接塊，第二連接塊左端通過焊接的方式安裝有連接桿，連接桿左側通過螺栓連接的方式安裝有齒條，齒條與齒輪嚙合，用戶還可以控制水泥從下料管中流出的速度，用戶可以上下推動把手，把手帶動第一滑塊在第一滑軌內上下移動，第一滑塊帶動第二連接塊上下移動，第二連接塊帶動連接桿上下移動，連接桿帶動齒條上下移動，齒條帶動與之嚙合的齒輪旋轉，從而帶動第二轉軸旋轉，從而帶動第一擋板能夠處于不同的角度，從而使下料管流下的水泥能夠不同的流量流下。

因為還包括有第二螺桿和第二螺母，第二固定板右側開有一字孔，第一滑塊右側通過焊接的方式安裝有第二螺桿，第二螺桿通過一字孔伸到第二固定板右方，第二螺桿上旋有第二螺母，第二螺母與第二螺桿配合，當用戶推動把手選擇好所需的水泥下料量時，用戶可以旋轉第二螺母，第二螺母通過與第二螺桿的配合向左旋進，第二螺母接觸到第二固定板，從而將第一滑塊固定在第二滑軌內使其不再進行移動。

因為還包括有震動下料裝置，震動下料裝置包括有第四轉軸、旋轉塊、連接板、第二擋板、第一電機和凸輪，第一下料板下方設有震動下料裝置，支撐板前側中部旋轉式連接有第四轉著，第四轉軸上連接有旋轉塊，旋轉塊左端通過焊接的方式安裝在支架右端，支撐板左側下方通過焊接的方式安裝有連接板，連接板位于支架下方，連接板上右側通過焊接的方式安裝有第二擋板，第二擋板擋住支架，連接板上中部通過螺栓連接的方式安裝有第一電機，第一電機前側的第一電機輸出軸通過聯軸器連接有凸輪，當水泥在流到第一下料板上時，會有部分水泥殘余在第一下料板上，此時用戶可以打開第一電機，第一電機帶動凸輪順時針旋轉，凸輪旋轉接觸到第一下料板和支架，使支架通過旋轉塊在第四轉軸上順時針旋轉，而當凸輪旋轉到不與第一下料板和支架接觸時，第一下料板將逆時針旋轉，凸輪使第一下料板震動，從而使第一下料板不會殘余水泥。

因為還包括有彈簧，連接板上左側通過焊接的方式安裝有彈簧，彈簧另一端通過焊接的方式安裝在第一下料板下側中部，彈簧可以在第一下料板順時針旋轉的時候處于拉伸狀態，而當凸輪不與第一下料板和支架接觸時，彈簧將快速的拉動第一下料板逆時針旋轉，從而能夠加快其逆時針旋轉的速度，加大震動的頻率。

因為還包括有下料位置控制裝置，下料位置控制裝置包括有導套、導軌、第二下料板、第二滑軌、第二滑塊、第三連接塊、第三下料板、第三螺母、第三螺桿和第一壓塊，支撐板下側左方設有下料位置控制裝置，支撐板前側下方通過焊接的方式安裝有導套，導套內滑動式連接有導軌，導軌左端通過焊接的方式安裝有第二下料板，第二下料板內通過螺栓連接的方式安裝有第二滑軌，第二滑軌內滑動式連接有第二滑塊，第二滑塊右下方通過焊接的方式安裝有第三連接塊，第三連接塊左下方通過焊接的方式安裝有第三下料板，第三下料板右上方通過焊接的方式安裝有第三螺母，第三螺母內旋有第三螺桿，第三螺桿左上方旋轉式連接有第一壓塊，當用戶需要對從第一下料板上流下的水泥流到溝渠的其他水平位置上以便填充的飽滿性時，用戶可以推動導軌在導套內左右移動，導軌將帶動第二下料板左右移動，也可以推動第三下料板向左下方或右上方移動，第三下料板通過第三連接塊帶動第二滑塊在第二滑軌內移動而移動，當第三下料板移動到用戶所需的下料位置時，用戶可以旋轉第三螺桿，第三螺桿通過與第三螺母的配合向左上方旋進，第三螺桿推動第一壓塊移動，使第一壓塊接觸到第二下料板，從而將第三下料板固定住使其不再進行移動，這樣就可以使第一下料板上的水泥通過第二下料板和第三下料板流入到用戶所需的地方了。

因為還包括有第四螺桿和第二壓塊，導套上側中部開有螺紋孔，螺紋孔內旋有第四螺桿，第四螺桿與螺紋孔配合，第四螺桿下端旋轉式連接有第二壓塊，當用戶在推動導軌在導套內左右移動到用戶所需的位置上時，用戶可以旋轉第四螺桿，第四螺桿通過與螺紋孔的配合向下旋進，第四螺桿帶動第二壓塊向下移動，第二壓塊接觸到導軌上，從而將導軌固定在這個位置上使其不再進行移動。

本發明的控制方式是通過控制器來自動控制，控制器的控制電路通過本領域的技術人員簡單編程即可實現，屬于本領域的公知常識，并且本發明主要用來保護機械裝置，所以本發明不再詳細解釋控制方式和電路連接。

（3）有益效果

本發明達到了使用設備速度快、效率高，填充過程省時省力的效果，通過采用將水泥放置在水泥箱中并控制水泥下料的流量然后通過第一下料板、第二下料板和第三下料板對下料位置的控制和推動該設備向后側移動的方式，不但能夠快速和省力的對溝渠進行水泥的填充，還能夠使水泥的填充能夠飽滿，并且能夠高效率的進行填充。

附圖說明

圖1為本發明的第一種主視結構示意圖。

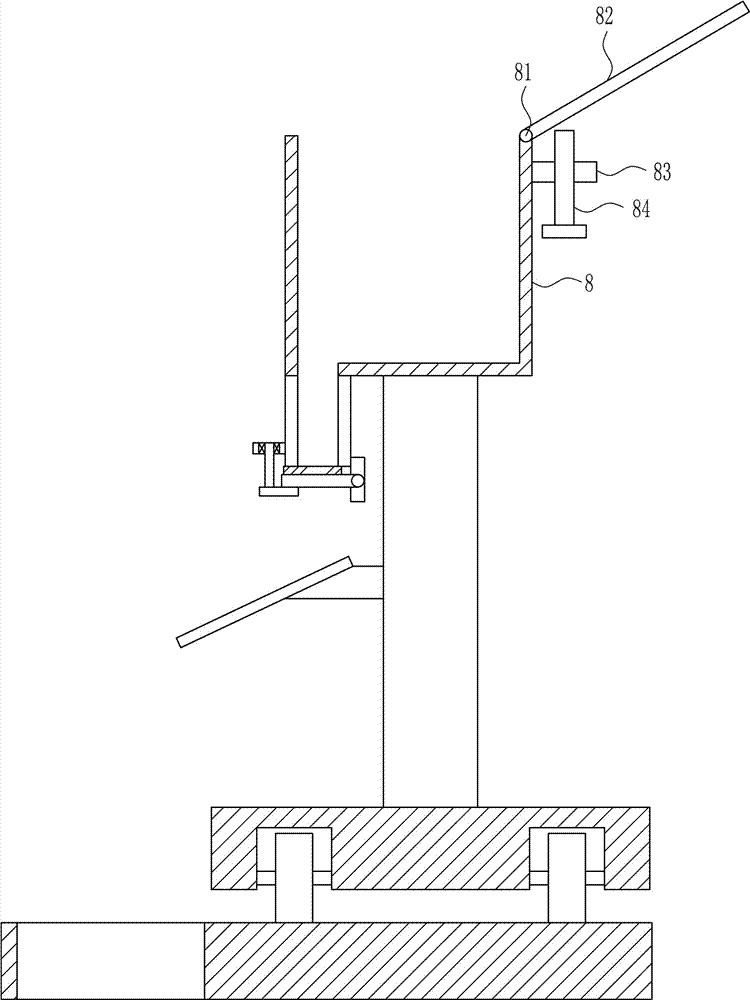

圖2為本發明的第二種主視結構示意圖。

圖3為本發明下料量控制裝置的第一種主視結構示意圖。

圖4為本發明下料量控制裝置的第二種主視結構示意圖。

圖5為本發明震動下料裝置的第一種主視結構示意圖。

圖6為本發明震動下料裝置的第二種主視結構示意圖。

圖7為本發明下料位置控制裝置的第一種主視結構示意圖。

圖8為本發明下料位置控制裝置的第二種主視結構示意圖。

附圖中的標記為：1-底板，2-空槽，3-第一轉軸，4-輪胎，5-支撐板，6-支架，7-第一下料板，8-水泥箱，9-下料管，10-支撐座，11-第二轉軸，12-第一擋板，13-橡膠板，14-第一連接塊，15-軸承座，16-轉桿，17-第一固定板，81-第三轉軸，82-引流板，83-第一螺母，84-第一螺桿，18-下料量控制裝置，181-齒輪，182-第二固定板，183-第一滑軌，184-第一滑塊，185-把手，186-第二連接塊，187-連接桿，188-齒條，1841-一字孔，1842-第二螺桿，1843-第二螺母，19-震動下料裝置，191-第四轉軸，192-旋轉塊，193-連接板，194-第二擋板，195-第一電機，196-凸輪，1931-彈簧，20-下料位置控制裝置，201-導套，202-導軌，203-第二下料板，204-第二滑軌，205-第二滑塊，206-第三連接塊，207-第三下料板，208-第三螺母，209-第三螺桿，2010-第一壓塊，2021-螺紋孔，2022-第四螺桿，2023-第二壓塊。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種建筑工地用溝渠水泥高效填充設備，如圖1-8所示，包括有底板1、第一轉軸3、輪胎4、支撐板5、支架6、第一下料板7、水泥箱8、下料管9、支撐座10、第二轉軸11、第一擋板12、橡膠板13、第一連接塊14、軸承座15、轉桿16和第一固定板17，底板1下側總有兩側開有空槽2，空槽2內左右兩側旋轉式連接有第一轉軸3，第一轉軸3上連接有輪胎4，底板1上側中部通過焊接的方式安裝有支撐板5，支撐板5左側中部通過焊接的方式安裝有支架6，支架6左側通過焊接的方式安裝有第一下料板7，支撐板5上端通過焊接的方式安裝有水泥箱8，水泥箱8下側左方連接有下料管9，下料管9右側下方通過焊接的方式安裝有支撐座10，支撐座10上旋轉式連接有第二轉軸11，第二轉軸11上連接有第一擋板12，第一擋板12上側連接有橡膠板13，第一擋板12和橡膠板13擋住下料管9，下料管9左側下方通過焊接的方式安裝有第一連接塊14，第一連接塊14內通過螺栓連接的方式安裝有軸承座15，軸承座15內通過過盈連接的方式連接有轉桿16轉桿16下端通過焊接的方式安裝有第一固定板17，第一固定板17擋住第一擋板12。

實施例2

一種建筑工地用溝渠水泥高效填充設備，如圖1-8所示，包括有底板1、第一轉軸3、輪胎4、支撐板5、支架6、第一下料板7、水泥箱8、下料管9、支撐座10、第二轉軸11、第一擋板12、橡膠板13、第一連接塊14、軸承座15、轉桿16和第一固定板17，底板1下側總有兩側開有空槽2，空槽2內左右兩側旋轉式連接有第一轉軸3，第一轉軸3上連接有輪胎4，底板1上側中部通過焊接的方式安裝有支撐板5，支撐板5左側中部通過焊接的方式安裝有支架6，支架6左側通過焊接的方式安裝有第一下料板7，支撐板5上端通過焊接的方式安裝有水泥箱8，水泥箱8下側左方連接有下料管9，下料管9右側下方通過焊接的方式安裝有支撐座10，支撐座10上旋轉式連接有第二轉軸11，第二轉軸11上連接有第一擋板12，第一擋板12上側連接有橡膠板13，第一擋板12和橡膠板13擋住下料管9，下料管9左側下方通過焊接的方式安裝有第一連接塊14，第一連接塊14內通過螺栓連接的方式安裝有軸承座15，軸承座15內通過過盈連接的方式連接有轉桿16轉桿16下端通過焊接的方式安裝有第一固定板17，第一固定板17擋住第一擋板12。

還包括有第三轉軸81、引流板82、第一螺母83和第一螺桿84，水泥箱8右側上方旋轉式連接有第三轉軸81，第三轉軸81上連接有引流板82，水泥箱8右側上方通過焊接的方式安裝有第一螺母83，第一螺母83內旋有第一螺桿84的，第一螺桿84與第一螺母83配合，第一螺桿84拖住引流板82。

實施例3

一種建筑工地用溝渠水泥高效填充設備，如圖1-8所示，包括有底板1、第一轉軸3、輪胎4、支撐板5、支架6、第一下料板7、水泥箱8、下料管9、支撐座10、第二轉軸11、第一擋板12、橡膠板13、第一連接塊14、軸承座15、轉桿16和第一固定板17，底板1下側總有兩側開有空槽2，空槽2內左右兩側旋轉式連接有第一轉軸3，第一轉軸3上連接有輪胎4，底板1上側中部通過焊接的方式安裝有支撐板5，支撐板5左側中部通過焊接的方式安裝有支架6，支架6左側通過焊接的方式安裝有第一下料板7，支撐板5上端通過焊接的方式安裝有水泥箱8，水泥箱8下側左方連接有下料管9，下料管9右側下方通過焊接的方式安裝有支撐座10，支撐座10上旋轉式連接有第二轉軸11，第二轉軸11上連接有第一擋板12，第一擋板12上側連接有橡膠板13，第一擋板12和橡膠板13擋住下料管9，下料管9左側下方通過焊接的方式安裝有第一連接塊14，第一連接塊14內通過螺栓連接的方式安裝有軸承座15，軸承座15內通過過盈連接的方式連接有轉桿16轉桿16下端通過焊接的方式安裝有第一固定板17，第一固定板17擋住第一擋板12。

還包括有第三轉軸81、引流板82、第一螺母83和第一螺桿84，水泥箱8右側上方旋轉式連接有第三轉軸81，第三轉軸81上連接有引流板82，水泥箱8右側上方通過焊接的方式安裝有第一螺母83，第一螺母83內旋有第一螺桿84的，第一螺桿84與第一螺母83配合，第一螺桿84拖住引流板82。

還包括有下料量控制裝置18，下料量控制裝置18包括有齒輪181、第二固定板182、第一滑軌183、第一滑塊184、把手185、第二連接塊186、連接桿187和齒條188，下料管9下側設有下料量控制裝置18，第二轉軸11前側連接有齒輪181，支撐板5前側上方通過焊接的方式安裝有第二固定板182，第二固定板182內左側通過螺栓連接的方式安裝有第一滑軌183，第一滑軌183內滑動式連接有第一滑塊184，第一滑塊184前側通過焊接的方式安裝有把手185，第一滑塊184左側通過焊接的方式安裝有第二連接塊186，第二連接塊186左端通過焊接的方式安裝有連接桿187，連接桿187左側通過螺栓連接的方式安裝有齒條188，齒條188與齒輪181嚙合。

實施例4

一種建筑工地用溝渠水泥高效填充設備，如圖1-8所示，包括有底板1、第一轉軸3、輪胎4、支撐板5、支架6、第一下料板7、水泥箱8、下料管9、支撐座10、第二轉軸11、第一擋板12、橡膠板13、第一連接塊14、軸承座15、轉桿16和第一固定板17，底板1下側總有兩側開有空槽2，空槽2內左右兩側旋轉式連接有第一轉軸3，第一轉軸3上連接有輪胎4，底板1上側中部通過焊接的方式安裝有支撐板5，支撐板5左側中部通過焊接的方式安裝有支架6，支架6左側通過焊接的方式安裝有第一下料板7，支撐板5上端通過焊接的方式安裝有水泥箱8，水泥箱8下側左方連接有下料管9，下料管9右側下方通過焊接的方式安裝有支撐座10，支撐座10上旋轉式連接有第二轉軸11，第二轉軸11上連接有第一擋板12，第一擋板12上側連接有橡膠板13，第一擋板12和橡膠板13擋住下料管9，下料管9左側下方通過焊接的方式安裝有第一連接塊14，第一連接塊14內通過螺栓連接的方式安裝有軸承座15，軸承座15內通過過盈連接的方式連接有轉桿16轉桿16下端通過焊接的方式安裝有第一固定板17，第一固定板17擋住第一擋板12。

還包括有第三轉軸81、引流板82、第一螺母83和第一螺桿84，水泥箱8右側上方旋轉式連接有第三轉軸81，第三轉軸81上連接有引流板82，水泥箱8右側上方通過焊接的方式安裝有第一螺母83，第一螺母83內旋有第一螺桿84的，第一螺桿84與第一螺母83配合，第一螺桿84拖住引流板82。

還包括有下料量控制裝置18，下料量控制裝置18包括有齒輪181、第二固定板182、第一滑軌183、第一滑塊184、把手185、第二連接塊186、連接桿187和齒條188，下料管9下側設有下料量控制裝置18，第二轉軸11前側連接有齒輪181，支撐板5前側上方通過焊接的方式安裝有第二固定板182，第二固定板182內左側通過螺栓連接的方式安裝有第一滑軌183，第一滑軌183內滑動式連接有第一滑塊184，第一滑塊184前側通過焊接的方式安裝有把手185，第一滑塊184左側通過焊接的方式安裝有第二連接塊186，第二連接塊186左端通過焊接的方式安裝有連接桿187，連接桿187左側通過螺栓連接的方式安裝有齒條188，齒條188與齒輪181嚙合。

還包括有第二螺桿1842和第二螺母1843，第二固定板182右側開有一字孔1841，第一滑塊184右側通過焊接的方式安裝有第二螺桿1842，第二螺桿1842通過一字孔1841伸到第二固定板182右方，第二螺桿1842上旋有第二螺母1843，第二螺母1843與第二螺桿1842配合。

還包括有震動下料裝置19，震動下料裝置19包括有第四轉軸191、旋轉塊192、連接板193、第二擋板194、第一電機195和凸輪196，第一下料板7下方設有震動下料裝置19，支撐板5前側中部旋轉式連接有第四轉著，第四轉軸191上連接有旋轉塊192，旋轉塊192左端通過焊接的方式安裝在支架6右端，支撐板5左側下方通過焊接的方式安裝有連接板193，連接板193位于支架6下方，連接板193上右側通過焊接的方式安裝有第二擋板194，第二擋板194擋住支架6，連接板193上中部通過螺栓連接的方式安裝有第一電機195，第一電機195前側的第一電機195輸出軸通過聯軸器連接有凸輪196。

還包括有彈簧1931，連接板193上左側通過焊接的方式安裝有彈簧1931，彈簧1931另一端通過焊接的方式安裝在第一下料板7下側中部。

還包括有下料位置控制裝置20，下料位置控制裝置20包括有導套201、導軌202、第二下料板203、第二滑軌204、第二滑塊205、第三連接塊206、第三下料板207、第三螺母208、第三螺桿209和第一壓塊2010，支撐板5下側左方設有下料位置控制裝置20，支撐板5前側下方通過焊接的方式安裝有導套201，導套201內滑動式連接有導軌202，導軌202左端通過焊接的方式安裝有第二下料板203，第二下料板203內通過螺栓連接的方式安裝有第二滑軌204，第二滑軌204內滑動式連接有第二滑塊205，第二滑塊205右下方通過焊接的方式安裝有第三連接塊206，第三連接塊206左下方通過焊接的方式安裝有第三下料板207，第三下料板207右上方通過焊接的方式安裝有第三螺母208，第三螺母208內旋有第三螺桿209，第三螺桿209左上方旋轉式連接有第一壓塊2010。

還包括有第四螺桿2022和第二壓塊2023，導套201上側中部開有螺紋孔2021，螺紋孔2021內旋有第四螺桿2022，第四螺桿2022與螺紋孔2021配合，第四螺桿2022下端旋轉式連接有第二壓塊2023。

工作原理：當用戶需要對城市建筑的溝渠填充水泥時，用戶可以先將水泥放置在水泥箱8中，然后旋轉第一固定板17，第一固定板17通過轉桿16在第一軸承座15內旋轉，使第一固定板17不再擋住第一擋板12，第一擋板12將被水泥箱8內的水泥沖下，使第一擋板12繞著第二轉軸11逆時針旋轉，從而使水泥從下料管9中流出，流到第一下料板7上，然后從第一下料板7中流下，留到溝渠中進行填充，此時用戶可以推動底板1向后側移動，底板1通過輪胎4向后側移動，從而帶動支撐板5、水泥箱8和第一下料板7向后側移動，從而對溝渠進行整體的填充。

因為還包括有第三轉軸81、引流板82、第一螺母83和第一螺桿84，水泥箱8右側上方旋轉式連接有第三轉軸81，第三轉軸81上連接有引流板82，水泥箱8右側上方通過焊接的方式安裝有第一螺母83，第一螺母83內旋有第一螺桿84的，第一螺桿84與第一螺母83配合，第一螺桿84拖住引流板82，用戶可以繞第三轉軸81旋轉引流板82，然后旋轉第一螺桿84，第一螺桿84通過與第一螺母83的配合上下移動，從而控制引流板82的角度，用戶選擇好引流板82的角度后，可以將新的水泥倒在引流板82上，然后從引流板82流到水泥箱8內，這樣可以快速的補充水泥箱8內的水泥。

因為還包括有下料量控制裝置18，下料量控制裝置18包括有齒輪181、第二固定板182、第一滑軌183、第一滑塊184、把手185、第二連接塊186、連接桿187和齒條188，下料管9下側設有下料量控制裝置18，第二轉軸11前側連接有齒輪181，支撐板5前側上方通過焊接的方式安裝有第二固定板182，第二固定板182內左側通過螺栓連接的方式安裝有第一滑軌183，第一滑軌183內滑動式連接有第一滑塊184，第一滑塊184前側通過焊接的方式安裝有把手185，第一滑塊184左側通過焊接的方式安裝有第二連接塊186，第二連接塊186左端通過焊接的方式安裝有連接桿187，連接桿187左側通過螺栓連接的方式安裝有齒條188，齒條188與齒輪181嚙合，用戶還可以控制水泥從下料管9中流出的速度，用戶可以上下推動把手185，把手185帶動第一滑塊184在第一滑軌183內上下移動，第一滑塊184帶動第二連接塊186上下移動，第二連接塊186帶動連接桿187上下移動，連接桿187帶動齒條188上下移動，齒條188帶動與之嚙合的齒輪181旋轉，從而帶動第二轉軸11旋轉，從而帶動第一擋板12能夠處于不同的角度，從而使下料管9流下的水泥能夠不同的流量流下。

因為還包括有第二螺桿1842和第二螺母1843，第二固定板182右側開有一字孔1841，第一滑塊184右側通過焊接的方式安裝有第二螺桿1842，第二螺桿1842通過一字孔1841伸到第二固定板182右方，第二螺桿1842上旋有第二螺母1843，第二螺母1843與第二螺桿1842配合，當用戶推動把手185選擇好所需的水泥下料量時，用戶可以旋轉第二螺母1843，第二螺母1843通過與第二螺桿1842的配合向左旋進，第二螺母1843接觸到第二固定板182，從而將第一滑塊184固定在第二滑軌204內使其不再進行移動。

因為還包括有震動下料裝置19，震動下料裝置19包括有第四轉軸191、旋轉塊192、連接板193、第二擋板194、第一電機195和凸輪196，第一下料板7下方設有震動下料裝置19，支撐板5前側中部旋轉式連接有第四轉著，第四轉軸191上連接有旋轉塊192，旋轉塊192左端通過焊接的方式安裝在支架6右端，支撐板5左側下方通過焊接的方式安裝有連接板193，連接板193位于支架6下方，連接板193上右側通過焊接的方式安裝有第二擋板194，第二擋板194擋住支架6，連接板193上中部通過螺栓連接的方式安裝有第一電機195，第一電機195前側的第一電機195輸出軸通過聯軸器連接有凸輪196，當水泥在流到第一下料板7上時，會有部分水泥殘余在第一下料板7上，此時用戶可以打開第一電機195，第一電機195帶動凸輪196順時針旋轉，凸輪196旋轉接觸到第一下料板7和支架6，使支架6通過旋轉塊192在第四轉軸191上順時針旋轉，而當凸輪196旋轉到不與第一下料板7和支架6接觸時，第一下料板7將逆時針旋轉，凸輪196使第一下料板7震動，從而使第一下料板7不會殘余水泥。

因為還包括有彈簧1931，連接板193上左側通過焊接的方式安裝有彈簧1931，彈簧1931另一端通過焊接的方式安裝在第一下料板7下側中部，彈簧1931可以在第一下料板7順時針旋轉的時候處于拉伸狀態，而當凸輪196不與第一下料板7和支架6接觸時，彈簧1931將快速的拉動第一下料板7逆時針旋轉，從而能夠加快其逆時針旋轉的速度，加大震動的頻率。

因為還包括有下料位置控制裝置20，下料位置控制裝置20包括有導套201、導軌202、第二下料板203、第二滑軌204、第二滑塊205、第三連接塊206、第三下料板207、第三螺母208、第三螺桿209和第一壓塊2010，支撐板5下側左方設有下料位置控制裝置20，支撐板5前側下方通過焊接的方式安裝有導套201，導套201內滑動式連接有導軌202，導軌202左端通過焊接的方式安裝有第二下料板203，第二下料板203內通過螺栓連接的方式安裝有第二滑軌204，第二滑軌204內滑動式連接有第二滑塊205，第二滑塊205右下方通過焊接的方式安裝有第三連接塊206，第三連接塊206左下方通過焊接的方式安裝有第三下料板207，第三下料板207右上方通過焊接的方式安裝有第三螺母208，第三螺母208內旋有第三螺桿209，第三螺桿209左上方旋轉式連接有第一壓塊2010，當用戶需要對從第一下料板7上流下的水泥流到溝渠的其他水平位置上以便填充的飽滿性時，用戶可以推動導軌202在導套201內左右移動，導軌202將帶動第二下料板203左右移動，也可以推動第三下料板207向左下方或右上方移動，第三下料板207通過第三連接塊206帶動第二滑塊205在第二滑軌204內移動而移動，當第三下料板207移動到用戶所需的下料位置時，用戶可以旋轉第三螺桿209，第三螺桿209通過與第三螺母208的配合向左上方旋進，第三螺桿209推動第一壓塊2010移動，使第一壓塊2010接觸到第二下料板203，從而將第三下料板207固定住使其不再進行移動，這樣就可以使第一下料板7上的水泥通過第二下料板203和第三下料板207流入到用戶所需的地方了。

因為還包括有第四螺桿2022和第二壓塊2023，導套201上側中部開有螺紋孔2021，螺紋孔2021內旋有第四螺桿2022，第四螺桿2022與螺紋孔2021配合，第四螺桿2022下端旋轉式連接有第二壓塊2023，當用戶在推動導軌202在導套201內左右移動到用戶所需的位置上時，用戶可以旋轉第四螺桿2022，第四螺桿2022通過與螺紋孔2021的配合向下旋進，第四螺桿2022帶動第二壓塊2023向下移動，第二壓塊2023接觸到導軌202上，從而將導軌202固定在這個位置上使其不再進行移動。

本發明的控制方式是通過控制器來自動控制，控制器的控制電路通過本領域的技術人員簡單編程即可實現，屬于本領域的公知常識，并且本發明主要用來保護機械裝置，所以本發明不再詳細解釋控制方式和電路連接。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
