本發明屬于室內排水技術領域，具體涉及一種防臭效果好、排水快的暗藏防臭地漏。

背景技術：

目前，傳統的室內排水地漏使用的都是明裝地漏，地漏明裝于地面裝飾物上，這種裝置方式存在安裝粗糙，外觀效果差等問題，且地漏排水口較小，排水速度慢，不能滿足現代大排量排水需求，更有甚者，傳統排水地漏經常會出現惡臭從排水口傳出，影響室內空氣環境，給人們生活帶來干擾和不便。

技術實現要素：

本發明針對上述存在的問題，提供了一種暗藏防臭地漏，保證了排水速度的同時，具有很好的防臭效果。

本發明技術方案的一種暗藏防臭地漏，包括防水板圍成的排水槽，所述排水槽內設有與下水管連接的地漏，所述地漏上設置有地漏蓋，所述地漏包括彈簧體，所述彈簧體下端連接有擋塊，所述擋塊與地漏側壁之間設有阻尼塊。

本發明的進一步改進在于，所述阻尼塊與地漏底部內壁之間的距離大于擋塊的厚度。

本發明的進一步改進在于，所述地漏及地漏蓋均為不銹鋼材料制成。

本發明的進一步改進在于，所述地漏蓋上設置有流線型漏水孔。

本發明的有益效果：

本發明的暗藏防臭地漏，結構簡單、制造成本低、采用彈簧體與擋塊的結合實現排水與密封防臭的狀態切換，不僅實現了排水速度快，且不排水狀態下具有很好的密封性，能很好的防止惡臭從下水管經地漏進入室內。

附圖說明

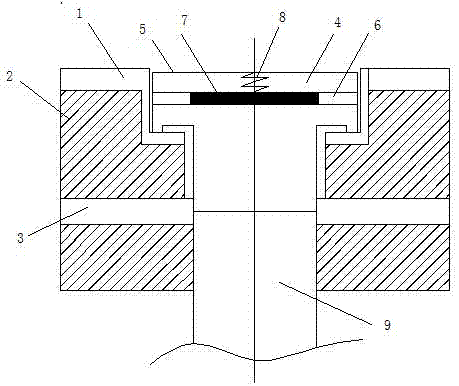

圖1為本發明一種暗藏防臭地漏示意圖；

其中，1、防水板，2，地面層，3、防水層，4、地漏，5、地漏蓋，6、阻尼塊，7、擋塊，8、彈簧體，9、下水管。

具體實施方式

為了便于本領域技術人員理解本發明，現結合說明書附圖對本發明做進一步的說明。

如圖1所示，一種暗藏防臭地漏，包括防水板1，防水板1下方為地面層2，地面層2內設有防水層3，防水層3厚度大于1.5mm，所述防水板1圍成排水槽，所述排水槽內設有與下水管連接的地漏4，所述地漏4上設置有地漏蓋5，所述地漏4包括彈簧體8，所述彈簧體8下端連接有擋塊7，所述擋塊7與地漏4側壁之間設有阻尼塊6。

所述阻尼塊6與地漏4底部內壁之間的距離大于擋塊7的厚度，所述地漏4及地漏蓋5均為不銹鋼材料制成，所述地漏蓋5上設置有流線型漏水孔。

本發明的地漏具體排水使用時，水流首先通過地漏蓋上的漏水孔進入地漏，水流重力壓迫擋塊并帶動彈簧體拉伸下移，使擋塊與阻尼塊脫離形成排水縫隙，開始排水，排水結束時，彈簧恢復原狀，擋塊與阻尼塊貼合密封，防止下水道管內的臭味從地漏口排出。

本發明技術方案在上面結合附圖對發明進行了示例性描述，顯然本發明具體實現并不受上述方式的限制，只要采用了本發明的方法構思和技術方案進行的各種非實質性改進，或未經改進將發明的構思和技術方案直接應用于其它場合的，均在本發明的保護范圍之內。

技術特征：

技術總結
本發明公開了一種暗藏防臭地漏，旨在提供一種排水效果好、不排水狀態下密封性高的暗藏防臭地漏，包括排水槽，所述排水槽內設有與下水管連接的地漏，所述地漏上設置有地漏蓋，所述地漏包括彈簧體，所述彈簧體下端連接有擋塊，所述擋塊與地漏側壁之間設有阻尼塊。本發明的一種暗藏防臭地漏，當排水時，水重力壓迫擋塊帶動彈簧體伸長下移，擋塊與阻尼塊脫離，開始排水，排水結束時，彈簧恢復原狀，擋塊與阻尼塊貼合密封，防止下水道管內的臭味從地漏口排出。

技術研發人員：余韋
受保護的技術使用者：合肥大源建筑裝飾工程有限公司
技術研發日：2017.08.02
技術公布日：2017.10.10
