本實用新型涉及一種基礎樁，具體是一種插入式注漿基礎樁。

背景技術：

在建筑行業，混型土大量使用，但是混凝土基礎工期長，同時施工區域受限制較多(風景區、文物保護區、狹小區域等不適合混凝土作業)，施工成本較高。

技術實現要素：

本實用新型的目的在于提供一種插入式注漿基礎樁，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種插入式注漿基礎樁，包括聯接件、聯接件連接孔、密封圈、基礎樁管、向外注漿孔、總注漿孔和磁性密封凹槽；所述聯接件上方四周上設置有聯接件連接孔；所述總注漿孔設置在聯接件中央位置上；所述基礎樁管通過總注漿孔中的聯接螺紋旋轉設置在聯接件中；所述密封圈設置在基礎樁管與聯接件上總注漿孔下端上；所述向外注漿孔設置有若干，設置在基礎樁管上；所述磁性密封凹槽設置在基礎樁管管壁，向外注漿孔位置上。

作為本實用新型進一步的方案：所述總注漿孔內設置有聯接螺紋。

作為本實用新型進一步的方案：所述基礎樁管采用錐形設計。

作為本實用新型再進一步的方案：所述磁性密封凹槽采用在基礎樁管管壁開出凹槽，然后用厚度小于凹槽深度的磁性材料進行密封。

與現有技術相比，本實用新型的有益效果是：

本實用新型裝置首先在施工過程中利工具將基礎樁管打入設計要求基礎位置，將注漿機聯接件向總注漿孔內注入水泥漿，在水泥漿的壓力作用下，水泥漿通過向外注漿孔把安裝與磁性密封凹槽內的磁性物體向外推出，水泥漿在注漿泵的加壓作用下通過向外注漿孔向四周擴展，在注入一定量的水泥漿后及可斷開注漿機，待注入的水泥漿充分凝固后基礎樁管與四周的水泥漿等凝固成整體，保證了基礎樁管的承壓和穩定性；該裝置施工簡單便利，提高了施工效率，降低勞動強度，和作業成本，實現了無砂石基礎樁作業。

附圖說明

圖1為插入式注漿基礎樁的結構示意圖；

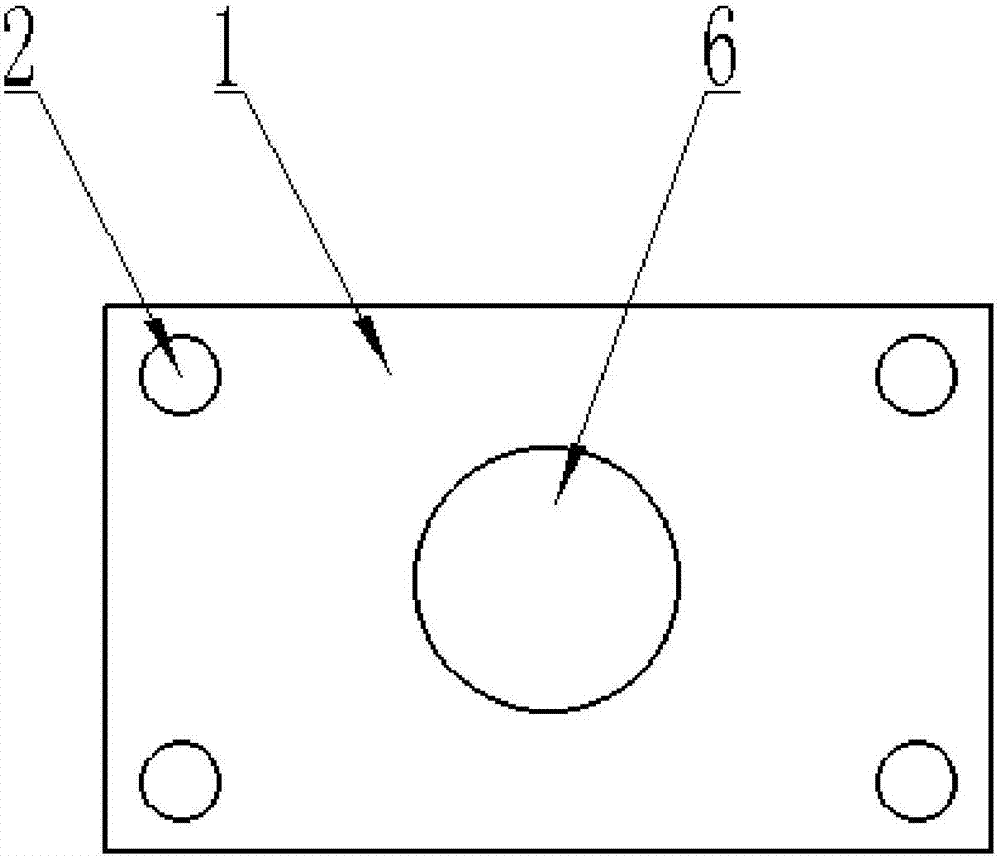

圖2為插入式注漿基礎樁的俯視圖；

圖3為插入式注漿基礎樁中注漿孔的結構示意圖；

圖中：1-聯接件，2-聯接件連接孔，3-密封圈，4-基礎樁管，5-向外注漿孔，6-總注漿孔，7-磁性密封凹槽。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-3，一種插入式注漿基礎樁，包括聯接件1、聯接件連接孔2、密封圈3、基礎樁管4、向外注漿孔5、總注漿孔6和磁性密封凹槽7；所述聯接件1上方四周上設置有聯接件連接孔2，通過設置的聯接件連接孔2將聯接件1注漿機上，聯接件1能夠根據不同要求進行加工，已適合各種要求；所述總注漿孔6設置在聯接件1中央位置上，總注漿孔6內設置有聯接螺紋；所述基礎樁管4通過總注漿孔6中的聯接螺紋旋轉設置在聯接件1中，采用錐形設計，使基礎樁插入泥土減小了阻力；所述密封圈3設置在基礎樁管4與聯接件1上總注漿孔6下端上，保證了向下注漿過程中的密封；所述向外注漿孔5設置有若干，設置在基礎樁管4上；所述磁性密封凹槽7設置在基礎樁管4管壁，向外注漿孔5位置上，采用在基礎樁管4管壁開出凹槽，然后用厚度小于凹槽深度的磁性材料進行密封，保證了向下注漿過程中的密封，同時在注漿過程中也保障了外注漿孔5的通暢；首先在施工過程中利工具將基礎樁管4打入設計要求基礎位置，將注漿機聯接件1向總注漿孔6內注入水泥漿，在水泥漿的壓力作用下，水泥漿通過向外注漿孔5把安裝與磁性密封凹槽7內的磁性物體向外推出，水泥漿在注漿泵的加壓作用下通過向外注漿孔5向四周擴展，在注入一定量的水泥漿后及可斷開注漿機，待注入的水泥漿充分凝固后基礎樁管4與四周的水泥漿等凝固成整體，保證了基礎樁管4的承壓和穩定性。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
