本實用新型涉及注漿基礎樁，具體是涉及一種密封型插入式注漿基礎樁。

背景技術：

以往基礎樁都是混凝土澆筑作業，混凝土澆筑作業會受到環境和地里位置的影響，有很多不適合開挖的地方，比如植被保護區、凍土區、風景區和場地狹小地區，而且混凝土澆筑還有很多缺點，施工復雜，施工效率低，勞動強度大和作業成本高，為此，我們提出一種密封型插入式注漿基礎樁。

技術實現要素：

本實用新型要解決的技術問題是克服現有技術的缺陷，提供一種密封型插入式注漿基礎樁，解決了混凝土基礎樁作業存在的一些問題。

為解決上述技術問題，本實用新型提供以下技術方案：一種密封型插入式注漿基礎樁，包括插入管主體、錐形端頭、錐形凸臺、出漿孔、螺紋注漿孔、連接法蘭、小擋環和大擋環,所述插入管主體底端設有錐形端頭，所述插入管主體壁上設有錐形凸臺和出漿孔，所述插入管主體中心孔頂端設有螺紋注漿孔，所述插入管主體頂端固定連接有連接法蘭，所述插入管主體外部設有小擋環，所述小擋環固定連接在連接法蘭底端，所述連接法蘭底端固定連接有大擋環。

進一步的，所述插入管主體和小擋環設有多個，多個所述插入管主體和小擋環固定連接在連接法蘭底端。

進一步的，所述錐形凸臺和出漿孔設有多個，多個所述錐形凸臺和出漿孔均勻分布在插入管主體壁上。

進一步的，所述大擋環將小擋環和插入管主體包圍在大擋環內圈，所述大擋環底端低于小擋環底端。

本實用新型與現有技術相比具有的有益效果是：一種密封型插入式注漿基礎樁，采用新的結構，將密封型插入式基礎樁插入地下，適合在各種環境下作業，通過螺紋注漿孔注水泥漿，水泥漿從出漿孔流出到插入管主體周圍，插入管主體和水泥漿凝固在一起，代替了混凝土基礎樁，在連接法蘭底部設置了小擋環和大擋環，在注漿時，能夠在連接法蘭底部起到很好的密封作用，提高了地面與基礎樁的密封，實現了在注漿過程中不漏漿，保證了注漿壓力，增大了注漿后的凝固提，提高了注漿作業效率，增大了基礎樁的抗壓強度，本實用新型結構簡單，使用效果好，大大降低了工人的勞動強度，減少了作業成本。

附圖說明

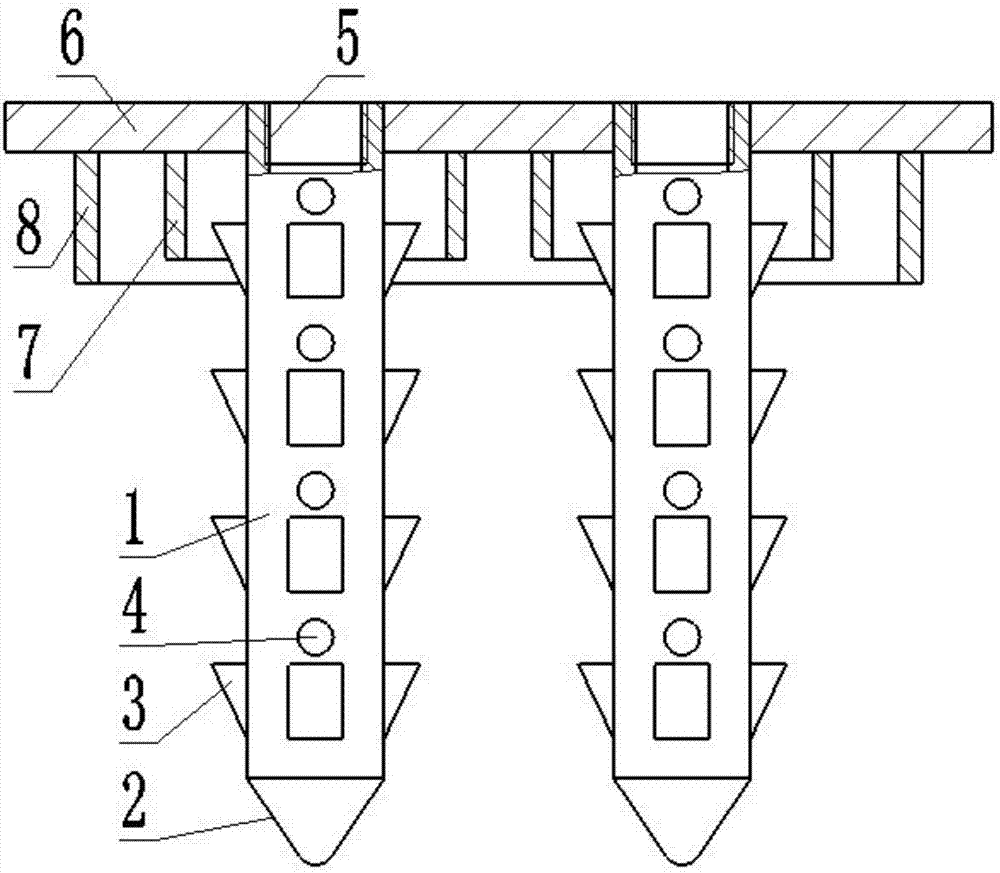

圖1為本實用新型一種密封型插入式注漿基礎樁結構示意圖；

圖中標號為：1-插入管主體、2-錐形端頭、3-錐形凸臺、4-出漿孔、5-螺紋注漿孔、6-連接法蘭、7-小擋環、8-大擋環。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

參照圖1可知:一種密封型插入式注漿基礎樁，包括插入管主體1、錐形端頭2、錐形凸臺3、出漿孔4、螺紋注漿孔5、連接法蘭6、小擋環7和大擋環8,所述插入管主體1底端設有錐形端頭2，所述插入管主體1壁上設有錐形凸臺3和出漿孔4，所述插入管主體1中心孔頂端設有螺紋注漿孔5，所述插入管主體1頂端固定連接有連接法蘭6，所述插入管主體1外部設有小擋環7，所述小擋環7固定連接在連接法蘭6底端，所述連接法蘭6底端固定連接有大擋環8。

所述插入管主體1和小擋環7設有多個，多個所述插入管主體1和小擋環7固定連接在連接法蘭6底端，多個插入管主體1插入地下更加牢固，多個小擋環7增加了密封效果，所述錐形凸臺3和出漿孔4設有多個，多個所述錐形凸臺3和出漿孔4均勻分布在插入管主體1壁上，錐形凸臺3增加了插入管主體1與混凝土連接的緊密度，所述大擋環8將小擋環7和插入管主體1包圍在大擋環8內圈，所述大擋環8底端低于小擋環7底端，大擋環8在外圍大大增加了密封性能。

本實用新型的原理及優點：一種密封型插入式注漿基礎樁，將密封型插入式注漿基礎樁插入到地下，將螺紋注漿孔5與注漿設備連接，對插入管主體1內孔進行注漿，水泥漿從出漿孔4流出到插入管主體1周圍，小擋環7和大擋環8能很好的對水泥漿進行密封，不會流出到地面，增大了注漿壓力，大大增強了注漿效果，提高了注漿效率，水泥漿與插入管主體1一起凝固在地下，代替了以往的混凝土基礎，適合在各種環境中作業，本實用新型結構簡單，使用效果好，適合推廣使用。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
