本實用新型涉及橋梁施工領域，具體涉及一種鋼護筒起吊導向裝置。

背景技術：

隨著科技水平的提高，大型橋梁施工技術也得以不斷創新和迅速發展，其中鋼護筒的起吊、安裝施工在湖泊及江河中使用越來越廣泛，鋼護筒多采用與地面或沙土接觸，或采用內十字支撐增加局部剛度的方法，進行起吊安裝作業，現有的施工方法鋼護筒起吊豎立過程中與接觸面易滑移摩擦，造成鋼護筒底口局部變形、損傷。

因此，需要設計一種鋼護筒起吊導向裝置，以解決上述問題。

技術實現要素：

針對現有技術中存在的缺陷，本實用新型的目的在于提供一種不損傷鋼護筒的鋼護筒起吊導向裝置。

為達到以上目的，本實用新型采取一種鋼護筒起吊導向裝置，其包括轉動裝置、支撐裝置和固定裝置，所述轉動裝置用于支撐于鋼護筒末端并供鋼護筒轉翻轉時作為轉動支點，所述支撐裝置用于在鋼護筒水平狀態時和所述轉動裝置共同支撐所述鋼護筒，所述固定裝置用于鋼護筒轉動至垂直狀態時和轉動裝置共同支撐鋼護筒，所述轉動裝置包括：

轉動支撐座，所述轉動支撐座包括座體和位于座體頂端的轉軸；

轉動座，所述轉動座一端轉動連接于所述轉軸上；

護筒支撐部件，所述護筒支撐部件安裝于所述轉動座上，且所述護筒支撐部件包括用于支撐鋼護筒的第一支撐部件和用于抵持所述鋼護筒端部的擋止部件。

在上述技術方案的基礎上，所述轉動座包括相互連接且相互垂直的第一部分和第二部分，所述第一支撐部件位于所述第一部分頂面，所述擋止部件位于所述第二部分靠近所述第一部分的側面。

在上述技術方案的基礎上，所述轉動支撐座與所述第二部分靠近所述第一部分的底部轉動連接。

在上述技術方案的基礎上，所述第二部分底面遠離所述第一部分的底面安裝有第一支撐腳。

在上述技術方案的基礎上，所述第一支撐部件設有圓弧形支撐面，所述圓弧形支撐面的圓度與所述鋼護筒圓度相同。

在上述技術方案的基礎上，所述圓弧形支撐面的內半徑為鋼護筒直徑的40％。

在上述技術方案的基礎上，所述支撐裝置包括主體部，所述主體部底部設有第二支撐腳，所述主體部上設有第二支撐部件。

在上述技術方案的基礎上，所述固定裝置包括第一固定裝置和第二固定裝置，所述第一固定裝置上設有固定卡口，所述第二固定裝置上設有兩個間隔設置的固定擋片。

與現有技術相比，本實用新型的優點在于：

(1)在鋼護筒豎直翻轉過程中，轉動裝置支撐于鋼護筒末端并供鋼護筒轉翻轉時作為轉動支點，因此，鋼護筒在轉動過程中不會和地面相互摩擦，從而避免了護筒底口局部變形、損傷。

(2)轉動支撐座支撐轉動座，轉動座在鋼護筒轉動時同步轉動，使起吊時鋼護筒更容易轉動，也進一步避免了轉動裝置相對地面發生移動，提高了起吊的穩定性和安全性。

(3)護筒支撐部件包括用于支撐鋼護筒的第一支撐部件和用于抵持所述鋼護筒端部的擋止部件，從而在水平方向和垂直方向?qū)︿撟o(hù)筒進行限位，避免鋼護筒在轉動時在轉動裝置上移動，提高轉動時鋼護筒的穩定性。

(4)支撐裝置在鋼護筒水平狀態時和所述轉動裝置共同支撐所述鋼護筒，固定裝置在鋼護筒轉動至垂直狀態時和轉動裝置共同支撐鋼護筒，使鋼護筒在轉動前和轉動后都能穩定放置于地面上。

(5)第一固定裝置上設有固定卡口，第二固定裝置上設有兩個間隔設置的固定擋片，且所述固定卡口卡持鋼護筒，兩個所述固定擋片分別抵持于鋼護筒底部?jī)蓚?cè)，提高鋼護筒在豎直狀態時的穩定性。

附圖說明

圖1為本實用新型鋼護筒起吊導向裝置在鋼護筒水平狀態時示意圖；

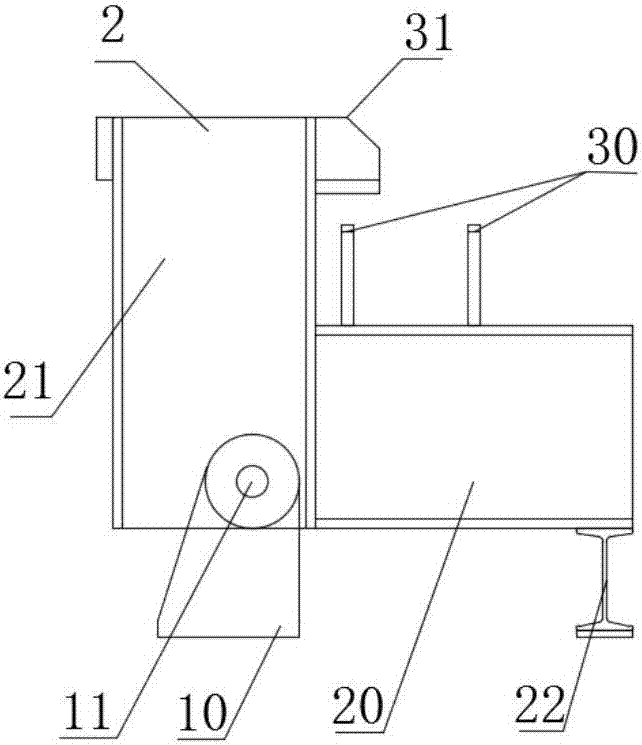

圖2為本實用新型鋼護筒起吊導向裝置的轉動裝置結構示意圖；

圖3為本實用新型鋼護筒起吊導向裝置的支撐裝置結構示意圖；

圖4為本實用新型鋼護筒起吊導向裝置在鋼護筒豎直狀態時示意圖。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

如圖1所示，本實用新型提供一種鋼護筒起吊導向裝置，其包括轉動裝置A、支撐裝置B和固定裝置C，轉動裝置A用于支撐于鋼護筒末端并供鋼護筒轉翻轉時作為轉動支點，支撐裝置B用于在鋼護筒水平狀態時和所述轉動裝置A共同支撐所述鋼護筒，固定裝置C用于鋼護筒轉動至垂直狀態時和轉動裝置A共同支撐鋼護筒。由于鋼護筒在轉動過程有轉動裝置A作為支點，因此不會和地面相互摩擦，從而避免了護筒底口局部變形、損傷。

如圖1和圖2所示，轉動裝置A包括轉動支撐座1、轉動座2和護筒支撐部件3，轉動支撐座1包括座體10和位于座體10頂端的轉軸11，轉動座2一端轉動連接在轉軸11上，當轉動裝置A使用時，轉動支撐座1支撐于地面上，轉動座2可以相對轉動支撐座1轉動，在起吊鋼護筒時，轉動座2和鋼護筒同步轉動，使起吊時鋼護筒更容易轉動，也進一步避免了轉動裝置相對地面發生移動，提高了起吊的穩定性和安全性。

護筒支撐部件3安裝在轉動座2上，護筒支撐部件3包括用于支撐鋼護筒的第一支撐部件30和用于抵持所述鋼護筒端部的擋止部件31。轉動座2包括相互連接且相互垂直的第一部分20和第二部分21，第一支撐部件30位于第一部分20頂面，擋止部件31位于所述第二部分21靠近所述第一部分20的側面。從而在水平方向和垂直方向?qū)︿撟o(hù)筒進行限位，避免鋼護筒在轉動時在轉動裝置A上移動，提高轉動時鋼護筒的穩定性。

轉動支撐座1與第二部分21靠近所述第一部分20的底部轉動連接。第二部分21底面遠離所述第一部分20的底面安裝有第一支撐腳22。使轉軸11靠近鋼護筒，鋼護筒轉動時，需要的力矩較小，轉動更為容易。

第一支撐部件30設有圓弧形支撐面，圓弧形支撐面的圓度與鋼護筒圓度相同，并且圓弧形支撐面的內半徑為鋼護筒直徑的40％，使鋼護筒能穩定的放置在第一支撐部件30上。

如圖1和圖3所示，支撐裝置B包括主體部4，所述主體部4底部設有第二支撐腳40，所述主體部4上設有第二支撐部件41。支撐裝置B用于在鋼護筒水平狀態時和所述轉動裝置A共同支撐所述鋼護筒。第二支撐部件41的結構和第一支撐部件30結構相同，以穩定的支撐鋼護筒。

如圖4所示，固定裝置C包括第一固定裝置5和第二固定裝置6，所述第一固定裝置5上設有固定卡口50，所述第二固定裝置6上設有兩個間隔設置的固定擋片60。固定裝置C用于鋼護筒轉動至垂直狀態時和轉動裝置A共同支撐鋼護筒。

如圖1和圖4所示，下面通過具體實施例詳細說明使用鋼護筒起吊導向裝置的鋼護筒起吊方法，該方法包括以下步驟：

S1、將轉動裝置A和支撐裝置B間隔一定距離放置，并將鋼護筒放置于所述轉動裝置A和支撐裝置B上，間隔的距離以及支撐裝置B的數量根據鋼護筒的大小按需求設定，以能穩定支撐鋼護筒為準。

S2、在鋼護筒遠離所述轉動裝置A的一端安裝吊具8及鋼絲繩7并連接起吊設備；

S3、起吊設備開始起吊，轉動鋼護筒，在鋼護筒轉動時，轉動座2隨鋼護筒同步轉動；

S4、鋼護筒轉動至豎直狀態，并在鋼護筒底部遠離轉動裝置A的位置設置固定裝置C。固定裝置C包括第一固定裝置5和第二固定裝置6，所述第一固定裝置5上設有固定卡口50，所述第二固定裝置6上設有兩個間隔設置的固定擋片60，當鋼護筒轉動到垂直狀態時，在鋼護筒底部遠離轉動裝置A的一端安裝第一固定裝置5，在鋼護筒中間區域安裝第二固定裝置6上，且所述固定卡口50卡持鋼護筒，兩個所述固定擋片60分別抵持于鋼護筒底部?jī)蓚?cè)。可以有效的提高鋼護筒在豎直狀態時的穩定性。

在鋼護筒豎直翻轉過程中，轉動裝置A支撐于鋼護筒末端并供鋼護筒轉翻轉時作為轉動支點，因此，鋼護筒在轉動過程中不會和地面相互摩擦，從而避免了護筒底口局部變形、損傷。

本實用新型不局限于上述實施方式，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也視為本實用新型的保護范圍之內。本說明書中未作詳細描述的內容屬于本領域?qū)I(yè)技術人員公知的現有技術。
