本實用新型涉及防護裝置技術領域，具體為一種坡面建筑混凝土層防滑坡固定裝置。

背景技術：

隨著社會的發展，建筑業與我們的生活已變得密不可分，在建筑施工過程中往往需要在巖體上澆筑混凝土斜坡，巖體與斜坡的結合處常常會產生裂縫或者結合不夠緊密，斜坡容易發生偏移，不能保證斜坡與巖體的整體穩固性，容易造成滑坡，對附近的建筑設施或者居民造成傷害，如何從根本上改善巖體的力學性能，有效地控制巖體的位移，促使其穩定，達到整治順層、滑坡及危巖、危石的目的，是目前所要解決的技術問題。

技術實現要素：

本實用新型的目的在于提供一種坡面建筑混凝土層防滑坡固定裝置，以解決上述背景技術中提出的巖體與斜坡的結合處常常會產生裂縫或者結合不夠緊密，斜坡容易發生偏移，不能保證斜坡與巖體的整體穩固性，容易造成滑坡，對附近的建筑設施或者居民造成傷害的問題。

為實現上述目的，本實用新型提供如下技術方案：一種坡面建筑混凝土層防滑坡固定裝置，包括巖石層，所述巖石層的右側壁均勻開有凹槽，所述凹槽的內腔插接有鋼管柱，所述鋼管柱的底部固定連接有下阻擋板，所述鋼管柱的外壁均勻安裝有三角塊，所述鋼管柱的頂部固定連接有上阻擋板，所述上阻擋板的頂部均勻插接有斜擋塊，所述巖石層的右側壁固定連接有坡面基層，所述巖石層的頂部固定連接有阻擋網，所述阻擋網的底部與巖石層的右側壁底部連接。

優選的，所述上阻擋板與斜擋塊均位于在坡面基層的內腔。

優選的，所述下阻擋板、三角塊、上阻擋板和斜擋塊均為不銹鋼結構。

優選的，所述阻擋網為防護鋼絲繩網。

與現有技術相比，本實用新型的有益效果是：該種坡面建筑混凝土層防滑坡固定裝置，設計合理，實用性強，采用上阻擋板、下阻擋板和鋼管柱形成工字構件，采用斜擋塊和三角塊加固，可以防止巖石層與坡面基層發生相對滑動，采用阻擋網，可以防止危石掉落。

附圖說明

圖1為本實用新型結構示意圖；

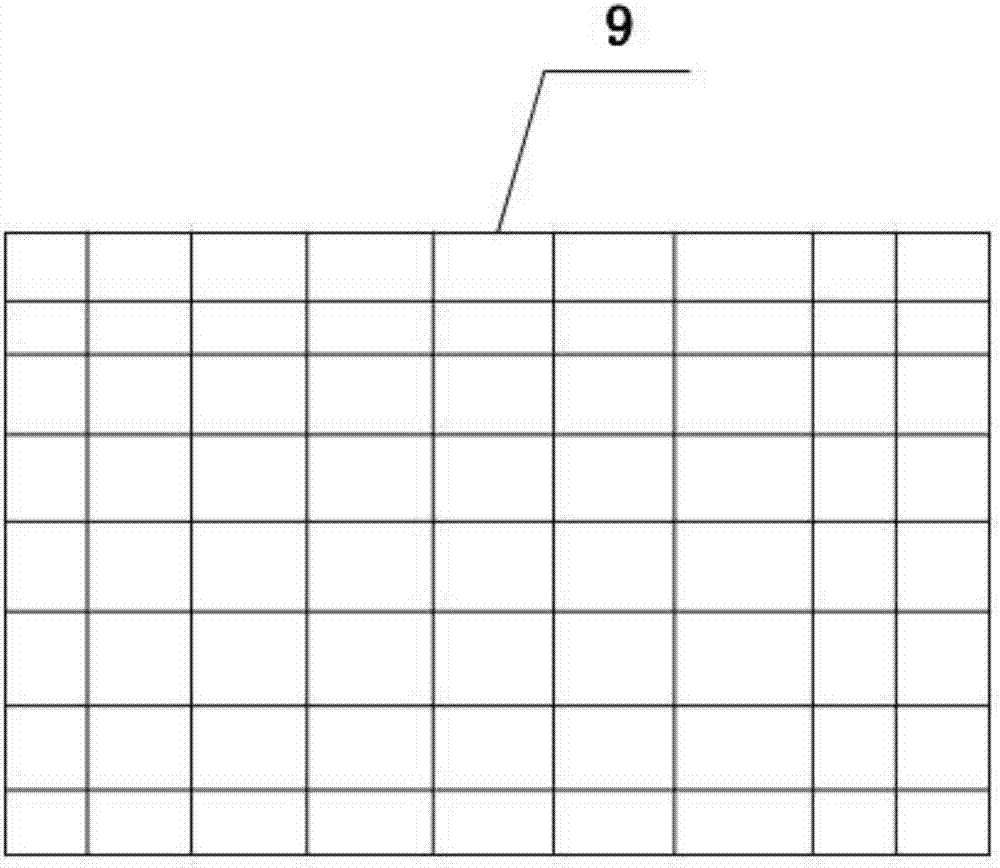

圖2為本實用新型阻擋網結構示意圖。

圖中：1巖石層、2凹槽、3鋼管柱、4下阻擋板、5三角塊、6上阻擋板、7斜擋塊、8坡面基層、9阻擋網。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種坡面建筑混凝土層防滑坡固定裝置，包括巖石層1，所述巖石層1的右側壁均勻開有凹槽2，所述凹槽2的內腔插接有鋼管柱3，所述鋼管柱3的底部固定連接有下阻擋板4，所述鋼管柱3的外壁均勻安裝有三角塊5，所述鋼管柱3的頂部固定連接有上阻擋板6，所述上阻擋板6的頂部均勻插接有斜擋塊7，所述巖石層1的右側壁固定連接有坡面基層8，所述巖石層1的頂部固定連接有阻擋網9，所述阻擋網9的底部與巖石層1的右側壁底部連接。

其中，所述上阻擋板6與斜擋塊7均位于在坡面基層8的內腔，所述下阻擋板4、三角塊5、上阻擋板6和斜擋塊7均為不銹鋼結構，所述阻擋網9為防護鋼絲繩網。

工作原理：建筑工人通過設備在巖石層1的斜坡面開設凹槽2，之后建筑工人將由鋼管柱3、下阻擋板4、三角塊5、上阻擋板6和斜擋塊7組成的防滑坡固定結構插入到凹槽2內，進而使下阻擋板4、三角塊5和鋼管柱3的一部分進入到凹槽2內，之后建筑工人使用注漿裝置向凹槽2內注漿，漿液淹沒下阻擋板4、三角塊5和鋼管柱3的一部分，直到漿液澆筑到凹槽2的槽口，之后停止注漿，待漿液完全凝固后，對巖石層1的斜坡澆筑混凝土，混凝土完全淹沒鋼管柱3的上半段、上阻擋板6和斜擋塊7，形成坡面基層8，待坡面基層8完全凝固后，在巖石層1的頂部固定安裝阻擋網9，使阻擋網9完全包圍坡面基層8，再將阻擋網9的底部固定在巖石層1的斜坡面底部。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
