本實用新型涉及水利工程領域，具體為一種水利工程用泄洪槽。

背景技術：

泄洪槽是用于宣泄規劃庫容所不能容納的洪水，保證壩體安全的開敞式或帶有胸墻進水口的溢流泄水建筑物，一般不經常工作，但卻是水庫樞紐中的重要建筑物。泄洪槽按泄洪標準和運用情況，分為正常泄洪槽和非常泄洪槽。前者用以宣泄設計洪水，后者用于宣泄非常洪水。按其所在位置，分為河床式泄洪槽和岸邊泄洪槽。

在遇到緊急洪災的時候，為了泄洪需要，往往會人工挖取泄洪道，由于剛挖出的泄洪道兩側土質松軟，經常會被洪水沖垮，還需要不斷的加固，十分費時費力，還具有一定的危險，為了解決這些問題，我們提出了一種水利工程用泄洪槽。

技術實現要素：

本實用新型的目的在于提供一種水利工程用泄洪槽，方便生活中的使用，增加使用的安全性。

為實現上述目的，本實用新型提供如下技術方案：一種水利工程用泄洪槽，包括多個鋼結構板組，相鄰鋼結構板組之間采用螺栓固定，所述鋼結構板組包括左斜鋼板、右斜鋼板、第一連接鋼板、第二連接鋼板和加寬鋼板，所述左斜鋼板的上端面、第一連接鋼板的左右兩個側面、加寬鋼板的右側面、第二連接鋼板的右端面以及右斜鋼板的上端面均設有規格相同的鋼連接板，各個部件上的剛連接板與其部件之間均為一體成型，所述左斜鋼板的下端面、加寬鋼板的左側面、第二連接鋼板的左側面以及右斜鋼板的下端面上均設有與剛連接板相匹配的連接槽，所述左斜鋼板、第一連接鋼板、加寬鋼板、第二連接鋼板和右斜鋼板通過剛連接板插入連接槽從左到右依次連接，并通過螺栓固定。

優選的，所述第一連接鋼板的左側面和第二連接鋼板的右側面為對稱的斜面，每個面與水平面的夾角均為四十五度,與左斜鋼板和右斜鋼板連接時可以形成槽狀。

優選的，所述加寬鋼板的數量可根據實際需要的泄洪槽寬度進行增減，可以滿足不同寬度規模的泄洪槽使用，加寬鋼板可以進行預裝，以節省時間。

優選的，所述左斜鋼板和右斜鋼板的數量根據實際泄洪槽所需要的高度進行增減，能夠滿足不同高度要求的泄洪槽，可以對其進行提前預裝，以節省時間。

與現有技術相比，本實用新型的有益效果如下：

1、本實用新型結構簡單，采用鋼板結構，能夠應對洪水的沖擊，節省了人力，而且泄洪性好，每個部件連接方便；

2、本實用新型能夠根據泄洪的規模對泄洪槽的寬度和高度進行增減，以滿足使用需求，而且能夠提前對部件進行預裝，可以減少現場組裝的時間，提高施工效率。

附圖說明

圖1為本實用新型側視結構示意圖；

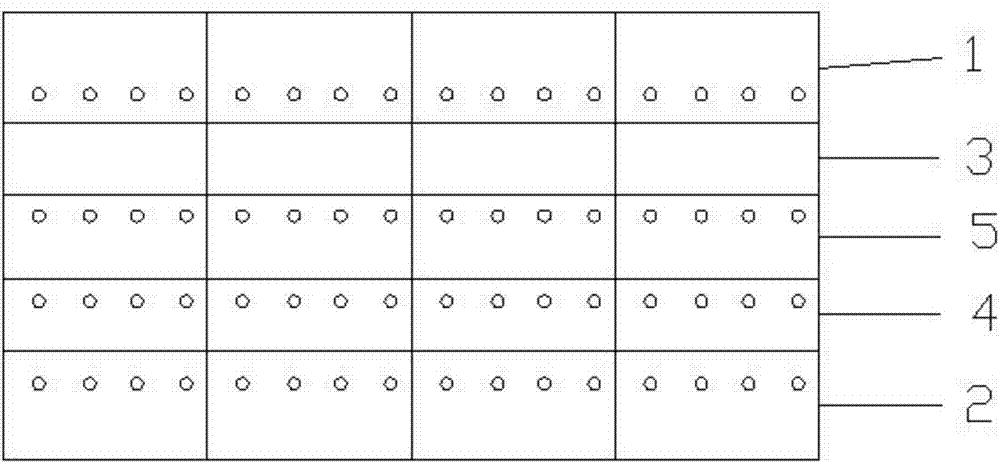

圖2為本實用新型俯視結構示意圖；

圖中：1-左斜鋼板，2-右斜鋼板，3-第一連接鋼板，4-第二連接鋼板，5-加寬鋼板。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種水利工程用泄洪槽，包括多個鋼結構板組，相鄰鋼結構板組之間采用螺栓固定，所述鋼結構板組包括左斜鋼板1、右斜鋼板2、第一連接鋼板3、第二連接鋼板4和加寬鋼板5，所述左斜鋼板1的上端面、第一連接鋼板3的左右兩個側面、加寬鋼板5的右側面、第二連接鋼板4的右端面以及右斜鋼板2的上端面均設有規格相同的鋼連接板，各個部件上的剛連接板與其部件之間均為一體成型，所述左斜鋼板1的下端面、加寬鋼板5的左側面、第二連接鋼板4的左側面以及右斜鋼板2的下端面上均設有與剛連接板相匹配的連接槽，所述左斜鋼板1、第一連接鋼板3、加寬鋼板5、第二連接鋼板4和右斜鋼板2通過剛連接板插入連接槽從左到右依次連接，并通過螺栓固定。

所述第一連接鋼板3的左側面和第二連接鋼板4的右側面為對稱的斜面，每個面與水平面的夾角均為四十五度,與左斜鋼板1和右斜鋼板2連接時可以形成槽狀，所述加寬鋼板5的數量可根據實際需要的泄洪槽寬度進行增減，可以滿足不同寬度規模的泄洪槽使用，加寬鋼板5可以進行預裝，以節省時間，所述左斜鋼板1和右斜鋼板2的數量根據實際泄洪槽所需要的高度進行增減，能夠滿足不同高度要求的泄洪槽，可以對其進行提前預裝，以節省時間。

工作原理：本實用新型結構簡單，采用鋼板結構，能夠應對洪水的沖擊，節省了人力，而且泄洪性好，每個部件連接方便，本實用新型能夠根據泄洪的規模對泄洪槽的寬度和高度進行增減，以滿足使用需求，而且能夠提前對部件進行預裝，可以減少現場組裝的時間，提高施工效率。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
