本申請涉及水利水電設備，更具體地說，涉及一種水利水電設備防凍裝置。

背景技術：

1、水利水電工程常常會含有大量的閥門、流量計等安裝在水利管道上的控制和計量設備，這些設備在冬天季節時，夜晚氣溫非常低，容易導致設備內水分結冰，從而脹壞設備。

2、現有技術公開號為cn216057702u的文獻提供水利水電設備防凍裝置，屬于水利水電技術領域，包括底板和機箱，所述底板的頂部固定連接有設備本體，所述機箱內腔頂部的兩側均通過軸承活動連接有螺紋桿，所述螺紋桿的表面螺紋連接有螺紋套，兩個螺紋套相對的一側均與設備本體固定連接，本通過風機將加熱網產生的熱量，吹進機箱內，使得機箱內的冷空氣與加熱后的空氣可以快速的混合，從而加快對機箱內部整體加熱的效率，使機箱內部各個位置的溫度基本相同，達到對水利設備的均勻快速解凍的目的。

3、上述中的現有技術方案雖然通過現有技術的結構可以實現與有關的有益效果，但是仍存在以下缺陷：

4、完全依靠電熱來防凍，耗能高，并且設備凍結后才進行解凍，水凍結結冰后體積會膨脹，設備存在受損。

5、針對上述中的相關技術中，實用新型人認為完全依靠電熱來防凍，耗能高，并且設備凍結后才進行解凍，水凍結結冰后體積會膨脹，設備存在受損。

6、鑒于此，我們提出一種水利水電設備防凍裝置。

技術實現思路

1、1.要解決的技術問題

2、本申請的目的在于提供一種水利水電設備防凍裝置，解決了上述背景技術中的完全依靠電熱來防凍，耗能高，并且設備凍結后才進行解凍，水凍結結冰后體積會膨脹，設備存在受損的技術問題，實現了技術效果。

3、2.技術方案

4、本申請技術方案提供了一種水利水電設備防凍裝置，包含：

5、防凍箱，所述防凍箱內固定安裝有隔板；

6、設備本體，所述隔板底部的防凍箱內腔中安裝有設備本體，所述設備本體的兩側均固定連接有貫穿管，且貫穿管貫穿防凍箱的兩側；

7、保溫機構，所述隔板上安裝有保溫機構；

8、啟閉機構，所述防凍箱的頂部安裝有啟閉機構。

9、可選的，所述防凍箱的內壁和隔板上均固定設有保溫層，所述防凍箱的一端安裝有密封門。

10、通過上述方案，在白天有太陽時，啟閉機構開啟，能夠通過保溫機構收集陽光熱量，在太陽落下時，啟閉機構自動將防凍箱密閉，保溫機構收集的熱量能夠對防凍箱內保溫，避免設備本體內水分凍結，避免設備受損。

11、可選的，所述保溫機構包括通口，所述防凍箱的頂部開有通口，所述隔板的頂部固定安裝有水箱，所述水箱的頂部固定安裝有集熱板，所述集熱板的底部固定安裝有多個導熱板，所述導熱板均貫穿至水箱內腔，所述水箱的內腔底部固定安裝有吸熱板，所述吸熱板的底部固定安裝有多個翅片，所述翅片貫穿隔板的底部，所述集熱板、導熱板、吸熱板和翅片均為銅板，所述隔板的底部兩側均安裝有電熱圈。

12、通過上述方案，在有陽光時，啟閉機構開啟使得通口打開，集熱板能夠收集陽關熱量并通過導熱板導熱對水箱內的水加熱，達到熱量存儲的目的，在陽光落下后，通口被啟閉機構閉合，水箱內的水熱量通過吸熱板和翅片對設備本體處的防凍箱內提供熱量，達到保溫目的，從而能夠有效利用太陽能量，達到節能目的。

13、可選的，所述啟閉機構包括封板，所述通口頂部的防凍箱滑動貼合有兩個封板，所述防凍箱的頂部兩側均固定安裝有固定盒，所述固定盒內設有兩個儲液腔，所述儲液腔內均滑動卡接有活塞，兩個所述活塞的一端均固定安裝有推拉桿，所述推拉桿貫穿固定盒的端部，兩個所述封板的端部均固定安裝有連接板，所述連接板固定連接推拉桿，所述活塞與固定盒內壁間安裝有彈簧，所述固定盒為銅質導熱金屬結構，所述彈簧始終處于壓縮狀態，所述防凍箱的頂部通過支撐桿安裝有透明玻板，所述透明玻板上固定套接有多排凸透鏡，且透明玻板兩側的凸透鏡位于固定盒上方。

14、通過上述方案，儲液腔內可存儲戊烷、丙酮等沸點較低的液體，那么在寒冷天氣時為液體體積小，在出太陽后，凸透鏡能夠有效將陽光聚合照射到固定盒上，從而對固定盒加熱，使得低沸點液體氣化膨脹，從而推動活塞，推拉桿通過連接板推動封板，兩個封板相互遠離，則通口敞開，陽光照射到集熱板上集熱，并且凸透鏡的聚合光有效對集熱板加熱收集熱量，太陽光落下后，固定盒失去加熱，外界低溫使得低沸點液體液化，彈簧推動活塞，使得封板閉合將通口封閉，從而避免防凍箱內熱量散失，實現在寒冷的夜晚等情況對防凍箱保溫的目的，有效利用太陽能，達到節能目的。

15、3.有益效果

16、本申請技術方案中提供的一個或多個技術方案，至少具有如下技術效果或優點：

17、1.本申請通過在有陽光時，啟閉機構開啟使得通口打開，集熱板能夠收集陽關熱量并通過導熱板導熱對水箱內的水加熱，達到熱量存儲的目的，在陽光落下后，通口被啟閉機構閉合，水箱內的水熱量通過吸熱板和翅片對設備本體處的防凍箱內提供熱量，達到保溫目的，從而能夠有效利用太陽能量，達到節能目的；

18、2.儲液腔內可存儲戊烷、丙酮等沸點較低的液體，那么在寒冷天氣時為液體體積小，在出太陽后，凸透鏡能夠有效將陽光聚合照射到固定盒上，從而對固定盒加熱，使得低沸點液體氣化膨脹，從而推動活塞，推拉桿通過連接板推動封板，兩個封板相互遠離，則通口敞開，陽光照射到集熱板上集熱，并且凸透鏡的聚合光有效對集熱板加熱收集熱量，太陽光落下后，固定盒失去加熱，外界低溫使得低沸點液體液化，彈簧推動活塞，使得封板閉合將通口封閉，從而避免防凍箱內熱量散失，實現在寒冷的夜晚等情況對防凍箱保溫的目的，自動啟閉，使用便捷。

技術特征：

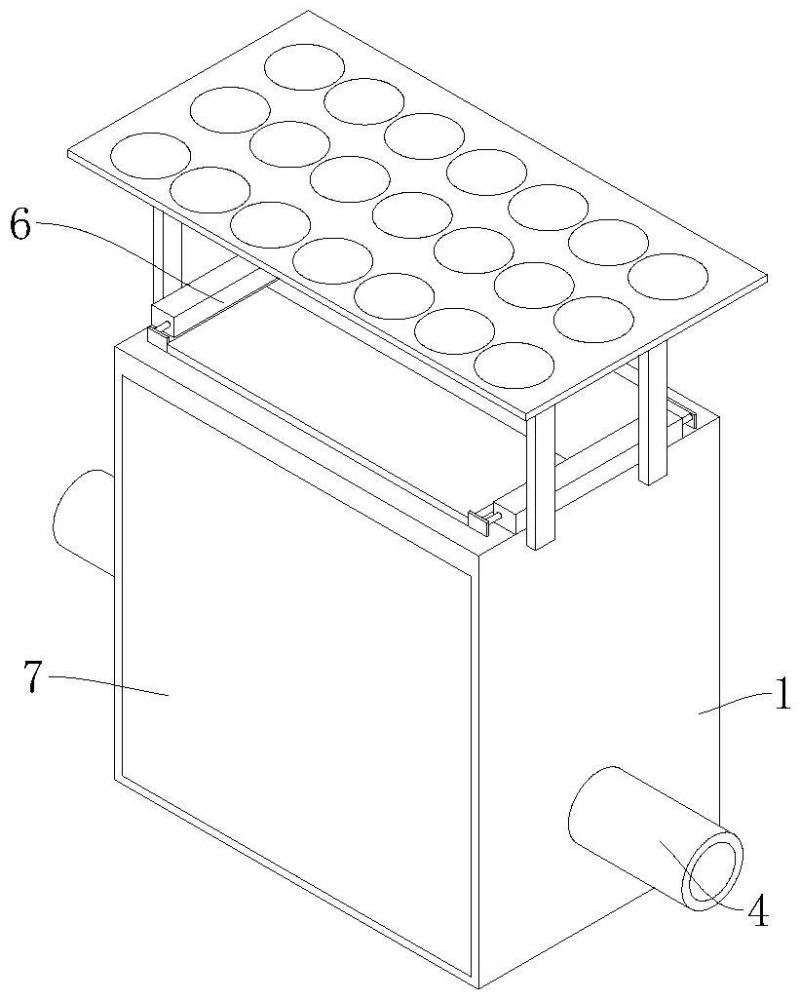

1.一種水利水電設備防凍裝置，其特征在于：包含：

2.根據權利要求1所述的一種水利水電設備防凍裝置，其特征在于：所述防凍箱(1)的內壁和隔板(2)上均固定設有保溫層，所述防凍箱(1)的一端安裝有密封門(7)。

3.根據權利要求1所述的一種水利水電設備防凍裝置，其特征在于：所述保溫機構(5)包括通口(51)，所述防凍箱(1)的頂部開有通口(51)，所述隔板(2)的頂部固定安裝有水箱(52)，所述水箱(52)的頂部固定安裝有集熱板(53)，所述集熱板(53)的底部固定安裝有多個導熱板(54)，所述導熱板(54)均貫穿至水箱(52)內腔，所述水箱(52)的內腔底部固定安裝有吸熱板(55)，所述吸熱板(55)的底部固定安裝有多個翅片(56)，所述翅片(56)貫穿隔板(2)的底部。

4.根據權利要求3所述的一種水利水電設備防凍裝置，其特征在于：所述集熱板(53)、導熱板(54)、吸熱板(55)和翅片(56)均為銅板，所述隔板(2)的底部兩側均安裝有電熱圈(8)。

5.根據權利要求3所述的一種水利水電設備防凍裝置，其特征在于：所述啟閉機構(6)包括封板(61)，所述通口(51)頂部的防凍箱(1)滑動貼合有兩個封板(61)，所述防凍箱(1)的頂部兩側均固定安裝有固定盒(62)，所述固定盒(62)內設有兩個儲液腔(63)，所述儲液腔(63)內均滑動卡接有活塞(64)，兩個所述活塞(64)的一端均固定安裝有推拉桿(65)，所述推拉桿(65)貫穿固定盒(62)的端部，兩個所述封板(61)的端部均固定安裝有連接板(66)，所述連接板(66)固定連接推拉桿(65)，所述活塞(64)與固定盒(62)內壁間安裝有彈簧(67)。

6.根據權利要求5所述的一種水利水電設備防凍裝置，其特征在于：所述固定盒(62)為銅質導熱金屬結構，所述彈簧(67)始終處于壓縮狀態，所述防凍箱(1)的頂部通過支撐桿安裝有透明玻板(68)，所述透明玻板(68)上固定套接有多排凸透鏡(69)，且透明玻板(68)兩側的凸透鏡(69)位于固定盒(62)上方。

技術總結
本申請公開了一種水利水電設備防凍裝置，屬于水利水電設備技術領域。包括防凍箱，所述防凍箱內固定安裝有隔板；設備本體，所述隔板底部的防凍箱內腔中安裝有設備本體，所述設備本體的兩側均固定連接有貫穿管，且貫穿管貫穿防凍箱的兩側；保溫機構，所述隔板上安裝有保溫機構；啟閉機構，所述防凍箱的頂部安裝有啟閉機構，在白天有太陽時，啟閉機構開啟，能夠通過保溫機構收集陽光熱量，在太陽落下時，啟閉機構自動將防凍箱密閉，保溫機構收集的熱量能夠對防凍箱內保溫，避免設備本體內水分凍結，避免設備受損。

技術研發人員：施潤雨,夏曄,楊龍國
受保護的技術使用者：水利部農村電氣化研究所
技術研發日：20240617
技術公布日：2025/3/20
