本技術涉及排水管，具體涉及一種防倒灌的排水管。

背景技術：

1、在現有的住宅或商業建筑中，排水系統通常包括一系列管道，用以將廢水從衛生設施、廚房或工業設備輸送至主下水道。然而，當主下水道發生堵塞或洪水時，存在污水通過排水管道逆流回室內的風險，這不僅會造成財產損失和健康威脅，還可能引發環境污染問題。因此，急需一種能夠有效防止此類倒灌現象的排水裝置。

2、中國專利文獻cn203080630u公開了一種防倒灌的排水管。其包括括水龍頭、支架、洗手池、主排水管道、閥門和左、右排水管，支架上設有洗手池，洗手池上設有水龍頭，洗手池下面設有主排水管道，主排水管道下面設有左排水管和右排水管，排水管上設有閥門。本實用新型的洗手池雙向排水管道，在洗手池的排水管道下方分成兩條管道，分別由兩個閥門控制，左管道伸進水桶中，右管道伸進下水道里，當需要把洗完手的水留下時，關閉右管道閥門，打開左管道閥門，水就流進了水桶中；當不需要留下洗臉水時，關閉左管道閥門，打開右管道閥門，水就流進了下水道中，可以節約大量的水。

3、上述文獻中的設備雖然可以雙向排水，但是該設備結構較為單一，無法過濾容易堵塞，清理不便增添勞動負擔，且無法有效阻止回流，降低了設備的實用價值。

技術實現思路

1、本實用新型的主要目的在于提供一種防倒灌的排水管，可以有效解決上述問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種防倒灌的排水管，包括水管，所述水管的右端固定連接有濾水裝置，所述水管的左端固定連接有緩流裝置，所述緩流裝置的上下對稱設置有第一連接板，所述第一連接板的左端活動連接有第二連接板，所述第一連接板的右端活動連接有螺栓，第二連接板的左端固定連接有防倒灌裝置，所述防倒灌裝置的左端固定連接有出水口；

4、所述濾水裝置包括濾水筒，所述濾水筒的左端與水管的右端固定連接；

5、所述緩流裝置包括進水管，所述進水管的右端與水管的左端固定連接；

6、所述防倒灌裝置包括閥體，所述閥體的右端與緩流裝置的左端活動連接。

7、優選的，所述水管接縫處設置有密封套。

8、優選的，所述濾水筒的內壁活動連接有濾水簍，所述濾水簍的中部活動連接有活動軸，所述活動軸的上端固定連接有刷板，所述濾水筒的上端活動連接有蓋子。

9、優選的，所述濾水筒的內壁開設有卡槽。

10、優選的，所述進水管的兩側對稱設置有溢流腔，所述溢流腔的下端固定連接有出水管。

11、優選的，所述出水管的外壁上部開設有溢流口，所述出水管的上端固定連接有分水頭。

12、優選的，所述閥體的上端活動連接有閥蓋，所述閥蓋的下端中部固定連接有彈簧，所述彈簧的下端固定連接有閥瓣。

13、優選的，所述閥瓣的下方設置有密封圈。

14、與現有技術相比，本實用新型具有如下有益效果：

15、1、本實用新型提供一種防倒灌的排水管，該設備安裝了濾水裝置，利用該裝置可以對進入的污水進行初步過濾，有效將污水中的雜質與水進行分離，防止污垢進入水管造成堵塞影響使用壽命，濾水筒的內壁開設有卡槽，便于快速裝卸濾水簍，通過濾水簍可以將雜質過濾，通過活動軸使得刷板可以活動，當水流通過時可以轉動從而自動清潔濾孔，通過蓋子對裝置上方進行遮罩，螺紋連接裝卸便捷。

16、2、本實用新型提供一種防倒灌的排水管，該設備安裝了緩流裝置，利用該裝置可以自動對通過的污水進行分流，從而防止水流沖擊過大對設備造成損害，起到一定防護作用，通過分水頭將污水分流，利用溢流腔對污水儲存，當液位達到一定高度通過溢流口可以順著出水管將污水排出，從而對水勢進行緩沖。

17、3、本實用新型提供一種防倒灌的排水管，該設備安裝了防倒灌裝置，利用該裝置可以防止污水倒灌，利用水勢自動遏制回流，更加省時省力給使用者帶來便利，有效提升設備的實用價值，閥體兩端通過連接板與螺栓進行固定，連接處密封設置可以防止漏液，污水通過時能夠將閥瓣頂起便于污水通過排放，通過彈簧可以將閥瓣復位進行遮擋，防止污水倒灌，利用密封圈避免接縫處漏液，閥蓋裝卸便捷便于工作人員檢修。

技術特征：

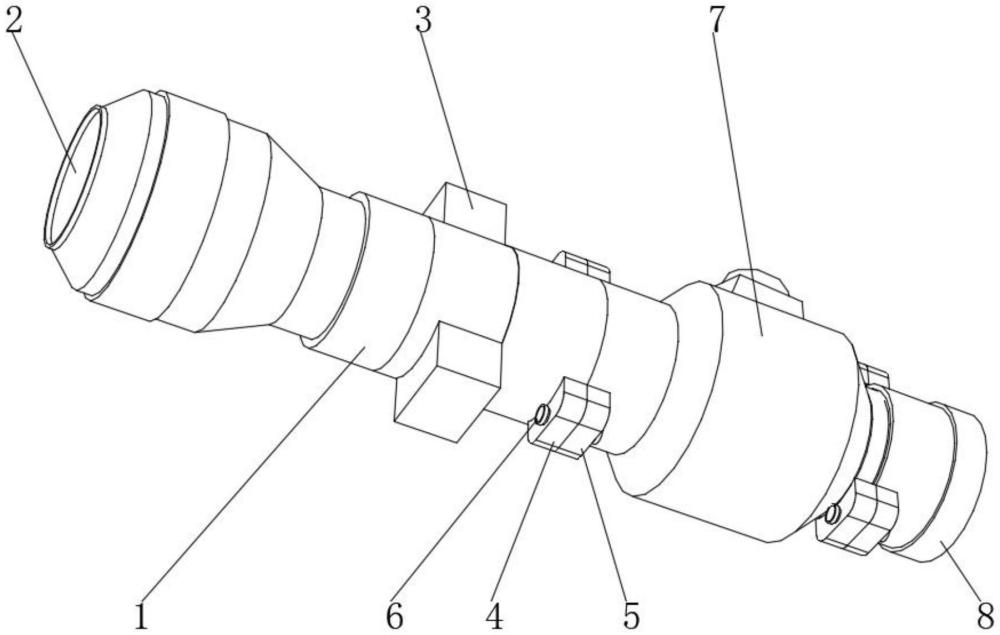

1.一種防倒灌的排水管，包括水管(1)，其特征在于：所述水管(1)的右端固定連接有濾水裝置(2)，所述水管(1)的左端固定連接有緩流裝置(3)，所述緩流裝置(3)的上下對稱設置有第一連接板(4)，所述第一連接板(4)的左端活動連接有第二連接板(5)，所述第一連接板(4)的右端活動連接有螺栓(6)，第二連接板(5)的左端固定連接有防倒灌裝置(7)，所述防倒灌裝置(7)的左端固定連接有出水口(8)；

2.根據權利要求1所述的一種防倒灌的排水管，其特征在于：所述水管(1)接縫處設置有密封套。

3.根據權利要求1所述的一種防倒灌的排水管，其特征在于：所述濾水筒(21)的內壁活動連接有濾水簍(22)，所述濾水簍(22)的中部活動連接有活動軸(23)，所述活動軸(23)的上端固定連接有刷板(24)，所述濾水筒(21)的上端活動連接有蓋子(25)。

4.根據權利要求3所述的一種防倒灌的排水管，其特征在于：所述濾水筒(21)的內壁開設有卡槽。

5.根據權利要求1所述的一種防倒灌的排水管，其特征在于：所述進水管(31)的兩側對稱設置有溢流腔(32)，所述溢流腔(32)的下端固定連接有出水管(33)。

6.根據權利要求5所述的一種防倒灌的排水管，其特征在于：所述出水管(33)的外壁上部開設有溢流口(34)，所述出水管(33)的上端固定連接有分水頭(35)。

7.根據權利要求1所述的一種防倒灌的排水管，其特征在于：所述閥體(71)的上端活動連接有閥蓋(72)，所述閥蓋(72)的下端中部固定連接有彈簧(73)，所述彈簧(73)的下端固定連接有閥瓣(74)。

8.根據權利要求7所述的一種防倒灌的排水管，其特征在于：所述閥瓣(74)的下方設置有密封圈(75)。

技術總結
本技術公開了一種防倒灌的排水管，具體涉及排水管技術領域，包括水管，所述水管的右端固定連接有濾水裝置，所述水管的左端固定連接有緩流裝置，所述緩流裝置的上下對稱設置有第一連接板，所述第一連接板的左端活動連接有第二連接板，所述第一連接板的右端活動連接有螺栓，第二連接板的左端固定連接有防倒灌裝置，所述防倒灌裝置的左端固定連接有出水口,本技術所述的防倒灌的排水管，可以對進入的污水進行初步過濾，有效將污水中的雜質與水進行分離，防止污垢進入水管造成堵塞影響使用壽命，可以分流防止水流沖擊過大對設備造成損害，可以防止污水倒灌，利用水勢自動遏制回流，更加省時省力，有效提升設備的實用價值。
