本技術涉及地下連續墻結構的領域,具體涉及一種地下連續墻密封結構。
背景技術:
1、在地下工程施工中,地下連續墻因其優良的水密性和結構穩定性被廣泛用作基坑支護結構。然而,由于地下連續墻在施工過程中不可避免地產生接縫,這些接縫成為地下水滲透的潛在通道,可能會引發基坑涌水、周邊建筑物沉降等一系列工程安全問題。
2、目前,在接縫處常用的結構是利用后封止水鋼板與膨脹螺栓錨固封堵地下連續墻接縫,將后封止水鋼板與地下連續墻采用膨脹螺釘錨固連接,后封止水鋼板與地下連續墻之間有縫隙,地下水可能從上述縫隙中流出,導致兩地下連續墻的接縫處漏水。
技術實現思路
1、本實用新型所要解決的技術問題是現有的地下連續墻之間的接縫處可能漏水,目的在于提供一種地下連續墻密封結構,解決現有的地下連續墻接縫處可能漏水的問題。
2、本實用新型通過下述技術方案實現:

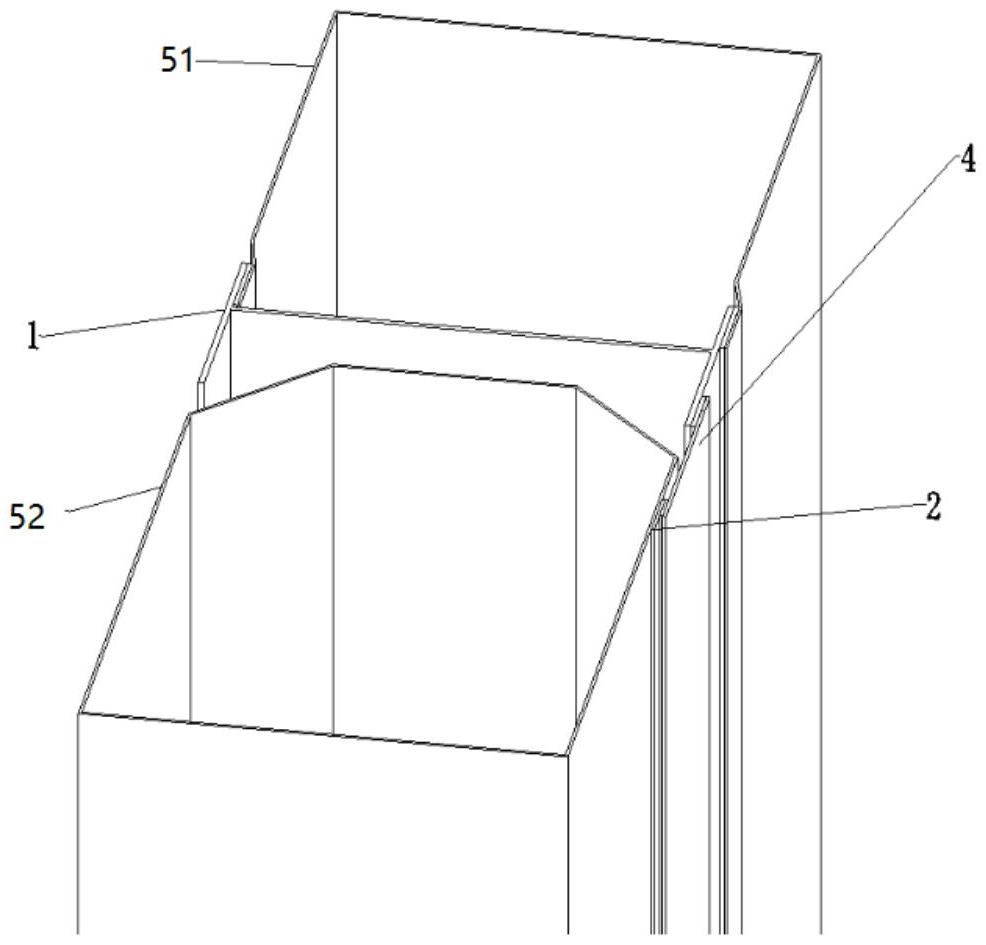

3、一種地下連續墻密封結構,包括接縫型鋼、后封止水鋼板和預埋鋼板,所述接縫型鋼的一側與第一地下連續墻鋼筋焊接,所述預埋鋼板連接在所述接縫型鋼另一側的第二地下連續墻上,所述后封止水鋼板密封連接在所述接縫型鋼的背土側,所述后封止水鋼板與所述接縫型鋼相焊接的一側還與所述預埋鋼板密封連接,以防止伸縮縫漏水。
4、采用上述方案的本實用新型,通過設置接縫型鋼,并將接縫型鋼的一側與第一地下連續墻鋼筋的兩端焊接,對第一地下連續墻與接縫型鋼之間進行密封,并在位于接縫型鋼另一側的地下連續墻上預埋有預埋鋼板,使預埋鋼板與位于接縫型鋼另一側的地下連續墻成為一體,還通過在接縫型鋼遠離基坑側壁的一端連接有后封止水鋼板,再將所述后封止水鋼板與所述接縫型鋼相焊接的一側還與所述預埋鋼板密封連接,進而將兩個地下連續墻之間的接縫進行密封,代替將止水板與錨固在地下連續墻上的螺釘焊接來密封地下連續墻之間的接縫,防止地下水從地下連續墻之間的接縫處流至基坑中。
5、優選的,所述接縫型鋼采用工字鋼,所述第一地下連續墻鋼筋靠近基坑側壁的一端連接在所述工字鋼翼板的外側,所述第一地下連續墻鋼筋的另一端連接在所述工字鋼翼板的內側。
6、這樣,通過將接縫型鋼采用工字鋼,便于利用工字鋼兩翼板寬的特點,在第一地下連續墻鋼筋靠近基坑側壁的一端連接在所述工字鋼的翼板外側和將第一地下連續墻鋼筋的另一端連接在所述工字鋼的翼板內側時,保證有足夠的焊接空間,進而保證焊接點的強度和剛度。
7、優選的,所述第一地下連續墻鋼筋與所述工字鋼搭接焊接。
8、這樣,將所述第一地下連續墻鋼筋與所述工字鋼搭接焊接,便于提高焊接點的強度和剛度。
9、優選的,所述預埋鋼板上連接有數個錨鉤,通過所述錨鉤將所述預埋鋼板與第二地下連續墻鋼筋連接。
10、這樣,通過在所述預埋鋼板上連接有數個錨鉤,便于通過所述錨鉤將所述預埋鋼板與第二地下連續墻鋼筋連接,保證預埋鋼板與地下連續墻鋼筋之間的連接強度和剛度。
11、優選的,所述錨鉤的鉤形端與所述第二地下連續墻鋼筋焊接,所述錨鉤的另一端與所述預埋鋼板焊接。
12、這樣,通過在錨鉤的鉤形端與所述第二地下連續墻鋼筋焊接,還將錨鉤的另一端與所述預埋鋼板焊接,便于提升連接點的強度和剛度。
13、優選的,所述預埋鋼板采用長方形鋼板,所述預埋鋼板位于第二地下連續墻背土側。
14、這樣,通過將預埋鋼板采用長方形鋼板,并將預埋鋼板設置在第二地下連續墻迎土側,方便預埋鋼板與后封止水板焊接,并實現從基坑側壁的一側密封兩連續墻之間的伸縮縫。
15、優選的,所述后封止水鋼板迎土側與所述接縫型鋼和所述預埋鋼板均搭接滿焊。
16、這樣,通過將所述后封止水鋼板迎土側與所述接縫型鋼和所述預埋鋼板均搭接滿焊,便于達到將伸縮縫密封的效果。
17、優選的,所述錨鉤與所述預埋鋼板側邊之間的距離為24mm~25mm。
18、這樣,通過將所述錨鉤與所述預埋鋼板側邊之間的距離設置為24mm~25mm,便于使連接點位于預埋鋼板的中部,使預埋鋼板的受力點位于預埋鋼板的中部,防止在預埋鋼板使用的過程中發生形變,影響對兩地下連續墻之間的接縫的密封效果。
19、優選的,所述后封止水鋼板與所述預埋鋼板搭接滿焊。
20、這樣,通過后封止水鋼板與所述預埋鋼板搭接滿焊,便于保證連接點的強度和剛度。
21、優選的,所述搭接滿焊寬度為7.5mm~8mm。
22、本實用新型與現有技術相比,具有如下的優點和有益效果:
23、1,通過在地下連續墻上預埋有預埋鋼板,使預埋鋼板地下連續墻成為一體,將后封止水鋼板迎土側與所述預埋鋼板焊接,將兩個地下連續墻之間的接縫進行密封,代替將止水板與錨固在地下連續墻上的螺釘連接來密封地下連續墻接縫,防止地下水從地下連續墻之間的接縫處流至基坑中。
24、2,通過設置預埋鋼板,減少了材料成本和人工成本,提高了經濟效益。
1.一種地下連續墻密封結構,其特征在于,包括接縫型鋼、后封止水鋼板和預埋鋼板,所述接縫型鋼的一側與第一地下連續墻鋼筋焊接,所述預埋鋼板連接在所述接縫型鋼另一側的第二地下連續墻上,所述后封止水鋼板密封連接在所述接縫型鋼的背土側,所述后封止水鋼板與所述接縫型鋼相焊接的一側還與所述預埋鋼板密封連接,以防止伸縮縫漏水。
2.根據權利要求1所述的地下連續墻密封結構,其特征在于,所述接縫型鋼采用工字鋼,所述第一地下連續墻鋼筋靠近基坑側壁的一端連接在所述工字鋼一個翼板的外側,所述第一地下連續墻鋼筋的另一端連接在所述工字鋼另一個翼板的內側。
3.根據權利要求2所述的地下連續墻密封結構,其特征在于,所述第一地下連續墻鋼筋與所述工字鋼搭接焊接。
4.根據權利要求1所述的地下連續墻密封結構,其特征在于,所述預埋鋼板上連接有數個錨鉤,所述預埋鋼板與第二地下連續墻鋼筋通過所述錨鉤連接。
5.根據權利要求4所述的地下連續墻密封結構,其特征在于,所述錨鉤的鉤形端與所述第二地下連續墻鋼筋焊接,所述錨鉤的另一端與所述預埋鋼板焊接。
6.根據權利要求4所述的地下連續墻密封結構,其特征在于,所述預埋鋼板采用長方形鋼板,所述預埋鋼板位于第二地下連續墻的背土側。
7.根據權利要求6所述的地下連續墻密封結構,其特征在于,所述后封止水鋼板迎土側與所述接縫型鋼和所述預埋鋼板均搭接滿焊。
8.根據權利要求6所述的地下連續墻密封結構,其特征在于,所述錨鉤與所述預埋鋼板側邊之間的距離為24mm~25mm。
9.根據權利要求1~8任一所述的地下連續墻密封結構,其特征在于,所述后封止水鋼板與所述預埋鋼板搭接滿焊。
10.根據權利要求9所述的地下連續墻密封結構,其特征在于,所述搭接滿焊寬度為7.5mm~8mm。
