本技術涉及進水池，具體涉及一種設有側向wes剖面堰安全溢流的斜坡式進水池。

背景技術：

1、進水池是水利工程中的一種結構，用于收集、調節和引導水流進入下游的管道、渠道或泵站等設施。它通常設置在水源地或泵站的上游，用來確保水流的穩定和連續，避免水泵因水量不足而發生故障，同時也可以沉淀和去除水中的雜質，提高水質。為了精準測量和有效控制水流量，防止上游明流渠涵發生翻渠或進水池發生悶孔危險。

2、需要在進水池處設置堰體，現階段均是直接在進水池側壁上直接開孔，以開孔側壁作為側堰，根據設計水位以上凈空高度確定堰頂高程及堰頂設計水頭，以薄壁堰理論進行堰寬計算。但矩形薄壁堰溢流水舌不穩定，甚至可能出現溢流水舌緊貼堰的下游壁面，導致穩定的水頭流量關系不能保證，且根據進水池結構計算及構造要求，進水池側壁厚度一般不小于0.3m，嚴格來講，溢流水頭與側壁厚度不完全滿足矩形薄壁堰堰流計算理論，按薄壁堰計算的流量系數偏大，導致堰寬計算結果偏小，溢流安全受影響；同時，溢流部分布置于進水池側面，整體結構應力相互影響。

技術實現思路

1、本實用新型提供了一種設有側向wes剖面堰安全溢流的斜坡式進水池，解決了以上所述的技術問題。

2、本實用新型解決上述技術問題的方案如下：

3、一種設有側向wes剖面堰安全溢流的斜坡式進水池，包括進水池、wes剖面堰、溢流池和排水管，所述進水池的一側設有溢流池，所述進水池與溢流池通過溢流孔連通，所述進水池與溢流池的連接處設有wes剖面堰，所述溢流池背離進水池的一側設有排水管。

4、在上述技術方案的基礎上，本實用新型還可以做如下改進。

5、進一步，所述進水池內設有側壁，所述wes剖面堰與側壁的位置相對應。

6、采用上述進一步方案的有益效果是：

7、wes剖面堰的設計與側壁相對應，能夠更精確地控制水流的方向和速率。側壁溢流孔引導水流流向wes剖面堰，確保水流沿著預定的路徑溢流，使得溢流過程更加可控。

8、進一步，所述進水池和溢流池位于側壁和wes剖面堰的連接處設有止水帶。

9、采用上述進一步方案的有益效果是：

10、止水帶在進水池和溢流池之間形成一道防水屏障，能夠有效防止水從連接處滲漏。這樣可以保證進水池和溢流池的水流只通過設計好的溢流路徑流動，避免水資源浪費和周圍土壤水分增加導致的地基問題。

11、進一步，所述進水池與溢流池的連接處設有止水帶。

12、采用上述進一步方案的有益效果是：

13、止水帶在進水池和溢流池的連接處形成一道密封屏障，能夠有效防止水從連接處滲漏。這確保了水流僅通過設計的路徑流動，避免不必要的水資源浪費。

14、進一步，所述溢流池的底板高程同進水池的溢流孔處底板高程。

15、采用上述進一步方案的有益效果是：

16、通過使溢流池的底板高程與進水池的溢流孔處底板高程相同，水流可以平穩地從進水池流入溢流池，避免了因高度差導致的水流湍急或不規則流動。這種設計能夠有效減少水流的能量損失，保證水流的平穩過渡。當溢流池和進水池的底板高程一致時，水流的沖擊力較小，不會對溢流孔和溢流池的結構造成過大的應力，從而延長這些結構的使用壽命，減少維護和修復的頻率。

17、進一步，所述wes剖面堰與溢流池的寬度相適配。

18、采用上述進一步方案的有益效果是：

19、wes剖面堰的寬度與溢流池的寬度相適配，能夠確保水流在溢流堰上均勻分布。這種匹配設計能夠優化水流的溢流效果，避免水流在堰面上的不均勻分布，保證水流按照設計要求流入溢流池。

20、進一步，所述溢流池內的溢流水通過排水管排出。

21、采用上述進一步方案的有益效果是：

22、排水管能夠迅速將溢流池內的多余水量排出，避免了水體在溢流池內滯留。這有助于保持系統的高效運作，特別是在高流量或暴雨情況下，能夠迅速降低溢流池內的水位，防止水體溢出或造成其他問題。

23、進一步，所述溢流孔的wes剖面堰堰上設計水頭高度大于0.5m。

24、采用上述進一步方案的有益效果是：

25、考慮進水池凈空高度后，堰上設計水頭高度大于0.5m的溢流孔可以處理更大的流量。這種設計確保了在降雨量大或進水流量急劇增加時，溢流孔能夠有效地將多余的水量排出，防止進水池和溢流池水位過高，減少溢流風險。

26、本實用新型的有益效果是：

27、wes剖面堰的設計能夠精確控制進水池和溢流池之間的水位。wes剖面堰是一種經過精確設計的溢流堰，其剖面形狀能夠最大程度地控制水流的溢出速率。通過這種設計，進水池中的水位可以保持在預定范圍內，確保水位不會因流量變化而劇烈波動。

28、側壁和wes剖面堰的設計使整個結構更加穩固。側壁不僅起到支撐作用，還作為wes剖面堰堰面曲線的一部分，通過這種設計，水流的沖擊力能夠更均勻地分布在結構上，減少了局部應力集中，從而提高了結構的耐久性和穩定性。

29、上述說明僅是本實用新型技術方案的概述，為了能夠更清楚了解本實用新型的技術手段，并可依照說明書的內容予以實施，以下以本實用新型的較佳實施例并配合附圖詳細說明如后。本實用新型的具體實施方式由以下實施例及其附圖詳細給出。

技術特征：

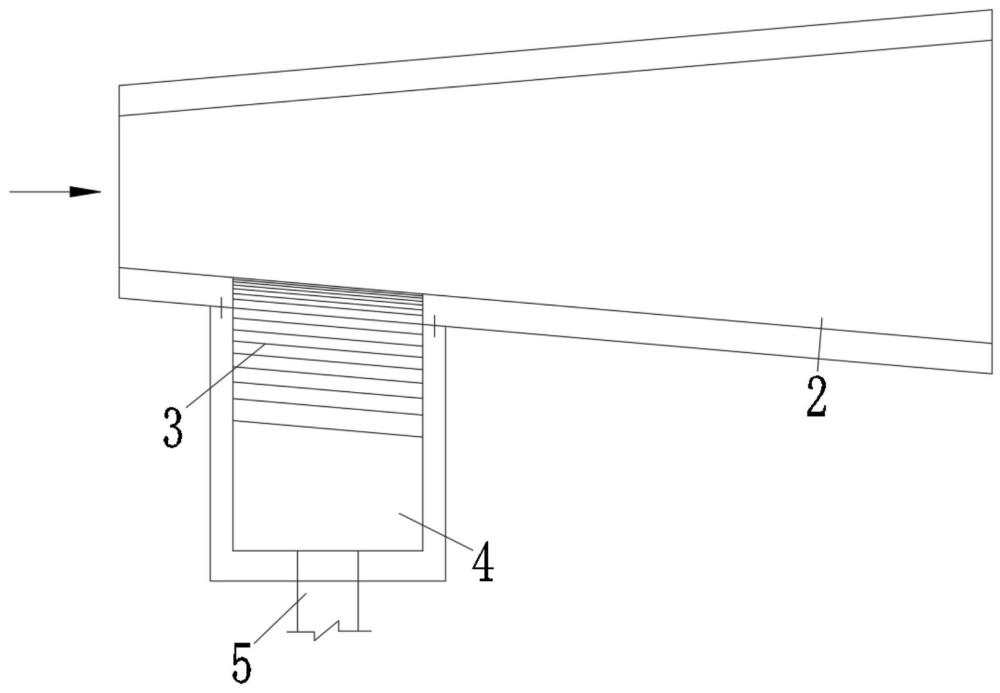

1.一種設有側向wes剖面堰安全溢流的斜坡式進水池，其特征在于：包括進水池（2）、wes剖面堰（3）、溢流池（4）和排水管（5），所述進水池（2）的一側設有溢流池（4），所述進水池（2）與溢流池（4）通過溢流孔（1）連通，所述進水池（2）與溢流池（4）的連接處設有wes剖面堰（3），所述溢流池（4）背離進水池（2）的一側設有排水管（5）。

2.根據權利要求1所述一種設有側向wes剖面堰安全溢流的斜坡式進水池，其特征在于：所述進水池（2）內設有側壁（7），所述wes剖面堰（3）與側壁（7）的位置相對應。

3.根據權利要求2所述一種設有側向wes剖面堰安全溢流的斜坡式進水池，其特征在于：所述進水池（2）和溢流池（4）位于側壁（7）和wes剖面堰（3）的連接處設有止水帶（6）。

4.根據權利要求1所述一種設有側向wes剖面堰安全溢流的斜坡式進水池，其特征在于：所述進水池（2）與溢流池（4）的連接處設有止水帶（6）。

5.根據權利要求1所述一種設有側向wes剖面堰安全溢流的斜坡式進水池，其特征在于：所述溢流池（4）的底板高程同進水池（2）的溢流孔（1）處底板高程。

6.根據權利要求1所述一種設有側向wes剖面堰安全溢流的斜坡式進水池，其特征在于：所述wes剖面堰（3）與溢流池（4）的寬度相適配。

7.根據權利要求1所述一種設有側向wes剖面堰安全溢流的斜坡式進水池，其特征在于：所述溢流池（4）內的溢流水通過排水管（5）排出。

8.根據權利要求1所述一種設有側向wes剖面堰安全溢流的斜坡式進水池，其特征在于：所述溢流孔（1）的wes剖面堰（3）堰上水頭高度大于0.5m。

技術總結
本技術涉及進水池技術領域，尤其涉及一種設有側向WES剖面堰安全溢流的斜坡式進水池。其技術方案包括：一種設有側向WES剖面堰安全溢流的斜坡式進水池，包括進水池、WES剖面堰、溢流池和排水管，所述進水池的一側設有溢流池，所述進水池與溢流池通過溢流孔連通，所述進水池與溢流池的連接處設有WES剖面堰，所述溢流池背離進水池的一側設有排水管。本技術能夠有效控制和管理水流，還能提高系統的安全性和穩定性。

技術研發人員：杜娟莉,徐莉平
受保護的技術使用者：陜西省水利電力勘測設計研究院（集團）有限公司
技術研發日：20240725
技術公布日：2025/4/28
