本技術涉及基坑加固，特別的涉及一種水泥土攪拌樁結構及基坑支護結構。

背景技術：

1、在基坑開挖過程中，攪拌樁形成的混凝土樁體能夠提供較高的抗力和剛度，在基坑開挖時可以有效地抵抗土體的側壓力和水壓力，防止坑壁的塌陷和土體流失，確保基坑的穩定性，目前，咬合式水泥土攪拌樁基坑施工中常見的圍擋支護結構。

2、目前，中國專利公開了一種基坑咬合樁基的圍護結構(公開號為cn217923628u)，該專利通過設置支撐結構，達到提高圍護梁的強度，從而提高圍護梁與咬合樁本體之間土體的穩定性，盡量防止基坑本體內的土體松動傾倒，進而提高咬合樁本體穩定性的作用。

3、上述專利在具體實施方式中明確說明了“當頂塊與調節板接觸后，頂塊達到增大調節板與壓板之間摩擦力的作用，壓板達到對調節板位置進行限制的作用，調節板和套管達到對兩個圍護梁進行支撐的作用”，根據上述參考資料可知，定位塊通過增加調節板側向摩擦力的方式來阻止調節板移動，因此調節板僅依靠頂塊與套管相對鎖定，這種鎖定的強度較低，當土體對咬合樁和圍護梁施加較大的壓力時，此時整個支撐結構難以抵擋傳遞過來的推抵力，咬合樁和圍護梁依舊存在較大概率的形變甚至損壞的概率。

4、因此，提出一種水泥土攪拌樁結構及基坑支護結構以解決上述問題。

技術實現思路

1、本實用新型的目的就在于為了解決上述問題而提供一種水泥土攪拌樁結構及基坑支護結構，改善了現有用水泥土攪拌樁結構用支撐結構的支撐強度較低，無法滿足當下使用需求的問題。

2、本實用新型通過以下技術方案來實現上述目的，一種基坑支護結構，包括：支護裝置；所述支護裝置包括圍護梁，所述圍護梁的內壁固定連接有數量為八個的安裝座，其中四個所述安裝座的表面插接有與相鄰所述安裝座插接的加強機構，所述加強機構的表面安裝有調節機構。

3、優選的，所述加強機構包括插接于相鄰所述安裝座表面的第一連接套，所述第一連接套的表面固定連接有套管，所述套管的內壁滑動連接有套桿，所述套桿的一端固定連接有與相鄰所述安裝座插接的第二連接套，所述套管的另一端開設有螺紋槽，所述螺紋槽的內壁螺紋連接有與套管轉動連接的螺紋柱，在支護裝置正常運行的過程中，螺紋柱可通過螺紋槽阻止套桿向套管內部移動，此時套管與套桿通過螺紋柱和螺紋槽被鎖定成一個整體，以保障該加強機構在使用時的強度，并且與圍護梁配合能夠組成一個穩定的直角三角形，這有效的提高了圍護梁的抗壓能力，進而提高對咬合式水泥土攪拌樁的支撐效果。

4、優選的，所述套管與套桿的連接部位與套桿的截面形狀均為相匹配的矩形，所述套管與套桿與圍護梁共同組成一個直角三角形，這能夠阻止套桿旋轉，進而保障該加強機構整體的強度。

5、優選的，所述調節機構包括固定連接于螺紋柱一端的蝸輪，所述蝸輪的表面嚙合連接有與套管轉動連接的蝸桿，所述蝸桿的一端貫穿至套管的外部，工作人員可通過旋轉蝸桿來輕松調節螺紋柱，并且蝸桿在不使用時能夠阻止蝸輪旋轉，這能夠降低螺紋柱在使用時發生旋轉的概率，進一步地保障了加強機構使用時的強度。

6、優選的，所述蝸桿的一端固定連接有安裝框，所述安裝框的內壁鉸接有轉把，這能夠使工作人員更加輕松地旋轉蝸桿，并且采用折疊式的設計，這能夠縮小該調節機構裸露在套管外部的體積，以降低對周圍施工的干擾。

7、優選的，所述安裝框的表面開設有調節口，所述調節口與安裝框與轉把的鉸接處相錯位，這能夠使工作人員將轉把從安裝框中輕松取出。

8、優選的，一種水泥土攪拌樁結構，包括咬合式水泥土攪拌樁，所述咬合式水泥土攪拌樁包括均勻分布的葷樁混凝土和素樁混凝土，所述葷樁混凝土與素樁混凝土固定連接且交錯分布，所述葷樁混凝土的內部安裝有鋼筋籠，所述鋼筋籠的表面固定連接有數量為兩個的加強板，所述素樁混凝土的表面開設有數量為兩個的連接槽，所述加強板的一端貫穿至連接槽的內部并與連接槽卡接，當咬合式水泥土攪拌樁整體施工完成后，此時素樁混凝土與葷樁混凝土通過加強板與連接槽加強連接，這能夠使素樁混凝土與葷樁混凝土之間連接更加緊密，進而降低素樁混凝土與葷樁混凝土之間產生縫隙甚至斷裂的概率。

9、優選的，所述加強板的表面設置有隔水套，所述隔水套的表面與連接槽接觸，這能夠提高素樁混凝土與葷樁混凝土之間的隔水性能，以提高該咬合式水泥土攪拌樁整體的止水效果。

10、本實用新型的有益效果是：

11、1、在支護裝置正常運行的過程中，螺紋柱可通過螺紋槽阻止套桿向套管內部移動，此時套管與套桿通過螺紋柱和螺紋槽被鎖定成一個整體，以保障該加強機構在使用時的強度，并且與圍護梁配合能夠組成一個穩定的直角三角形，這有效的提高了圍護梁的抗壓能力，進而提高對咬合式水泥土攪拌樁的支撐效果；

12、2、當咬合式水泥土攪拌樁整體施工完成后，此時素樁混凝土與葷樁混凝土通過加強板與連接槽加強連接，這能夠使素樁混凝土與葷樁混凝土之間連接更加緊密，進而降低素樁混凝土與葷樁混凝土之間產生縫隙甚至斷裂的概率，并且采用隔水套的設計，這能夠提高素樁混凝土與葷樁混凝土之間的隔水性能，以提高該咬合式水泥土攪拌樁整體的止水效果。

技術特征：

1.一種基坑支護結構，其特征在于，包括：

2.根據權利要求1所述的一種基坑支護結構，其特征在于：所述套管(132)與套桿(133)的連接部位與套桿(133)的截面形狀均為相匹配的矩形，所述套管(132)與套桿(133)與圍護梁(11)共同組成一個直角三角形。

3.根據權利要求1所述的一種基坑支護結構，其特征在于：所述調節機構(14)包括固定連接于螺紋柱(136)一端的蝸輪(141)，所述蝸輪(141)的表面嚙合連接有與套管(132)轉動連接的蝸桿(142)，所述蝸桿(142)的一端貫穿至套管(132)的外部。

4.根據權利要求3所述的一種基坑支護結構，其特征在于：所述蝸桿(142)的一端固定連接有安裝框(143)，所述安裝框(143)的內壁鉸接有轉把(144)。

5.根據權利要求4所述的一種基坑支護結構，其特征在于：所述安裝框(143)的表面開設有調節口(145)，所述調節口(145)與安裝框(143)與轉把(144)的鉸接處相錯位。

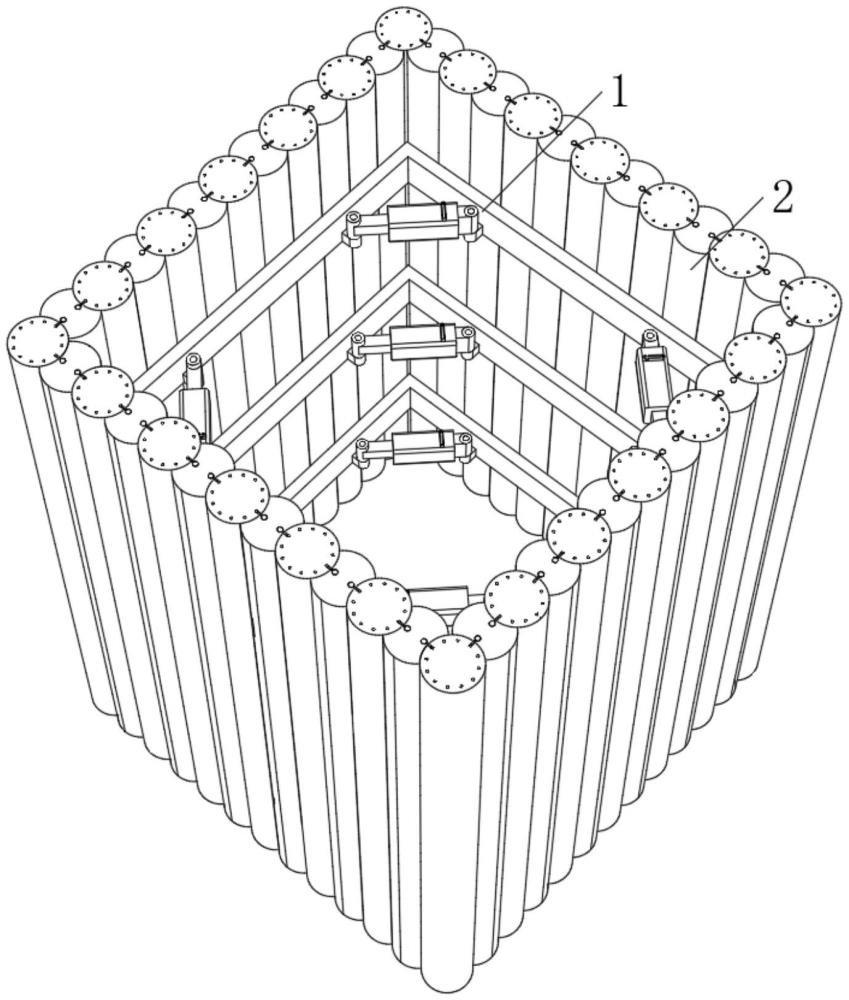

6.一種水泥土攪拌樁結構，包括權利要求1-5中任意一項的所述一種基坑支護結構和咬合式水泥土攪拌樁(2)，其特征在于：所述咬合式水泥土攪拌樁(2)包括均勻分布的葷樁混凝土(21)和素樁混凝土(22)，所述葷樁混凝土(21)與素樁混凝土(22)固定連接且交錯分布，所述葷樁混凝土(21)的內部安裝有鋼筋籠(23)，所述鋼筋籠(23)的表面固定連接有數量為兩個的加強板(24)，所述素樁混凝土(22)的表面開設有數量為兩個的連接槽(25)，所述加強板(24)的一端貫穿至連接槽(25)的內部并與連接槽(25)卡接。

7.根據權利要求6所述的一種水泥土攪拌樁結構，其特征在于：所述加強板(24)的表面設置有隔水套(26)，所述隔水套(26)的表面與連接槽(25)接觸。

技術總結
本技術涉及基坑加固技術領域，具體的說是一種水泥土攪拌樁結構及基坑支護結構，包括：支護裝置；所述支護裝置包括圍護梁，所述圍護梁的內壁固定連接有數量為八個的安裝座，其中四個所述安裝座的表面插接有與相鄰所述安裝座插接的加強機構，所述加強機構的表面安裝有調節機構；在支護裝置正常運行的過程中，螺紋柱可通過螺紋槽阻止套桿向套管內部移動，此時套管與套桿通過螺紋柱和螺紋槽被鎖定成一個整體，以保障該加強機構在使用時的強度，并且與圍護梁配合能夠組成一個穩定的直角三角形，這有效的提高了圍護梁的抗壓能力，進而提高對咬合式水泥土攪拌樁的支撐效果。

技術研發人員：劉盛強,張大利,曹志剛,張延萍,蘆思佳,王鋒
受保護的技術使用者：黑龍江麟鋒工程管理有限公司
技術研發日：20240716
技術公布日：2025/4/28
