本申請涉及窨井蓋領域，具體而言，涉及一種具有垃圾收集功能的窨井蓋。

背景技術：

1、城市建設中會有好多地下管道，比如下水道、地下煤氣管道、自來水管道、電力管道、通訊管道、國防管道等，這些管道每隔一段要有一個通向地面的出口，由管道到地面的這一段稱為窨井，窨井口通常與地面平齊，因此需要一個蓋子，用來蓋窨井的蓋子，叫窨井蓋，現有窨井蓋，下水口很小很少，排水不通暢，容易堵塞。

2、產品的結構可參照申請?zhí)枮?01720027203.9的中國專利文獻公開了帶垃圾收集桶的洞狀窨井蓋，包括窨井蓋、窨井蓋支撐圈、垃圾收集桶，窨井蓋上設有一組上窄下寬的進水孔，窨井蓋支撐圈內壁為上寬下窄狀階梯設計的圓筒，窨井蓋和垃圾收集桶套置于窨井蓋支撐圈內，窨井蓋設在垃圾收集桶上，垃圾收集桶為頂面設有自封圈且側面上部設有排水口的圓桶，自封圈為內徑上設有支撐柱的圓環，支撐柱底面設有自封片，自封片與支撐柱活動連接；排水迅速，不易造成堵塞，實現固體垃圾與液體污水分離。

3、上述結構中由于首先由于窨井蓋套設在垃圾收集桶的頂端，在持續使用的過程中，隨著垃圾收集桶內垃圾的增加，會導致垃圾對濾網造成堵塞，其次在對垃圾收集桶內部垃圾清理時需要借助外部工具將垃圾掏出，垃圾的清理十分不便。

技術實現思路

1、本申請的內容部分用于以簡要的形式介紹構思，這些構思將在后面的具體實施方式部分被詳細描述。本申請的內容部分并不旨在標識要求保護的技術方案的關鍵特征或必要特征，也不旨在用于限制所要求的保護的技術方案的范圍。

2、為了解決以上背景技術部分提到的技術問題，本申請的一種具有垃圾收集功能的窨井蓋，包括窨井蓋主體以及固定在窨井蓋主體底端的收納箱，其特征在于：所述窨井蓋主體的頂端等距開設有進水槽，且窨井蓋主體的頂端面兩側均可拆卸的固定有握桿，所述收納箱的兩端均等距開設有排水槽，且收納箱的頂壁固定有多個彈力繩，并通過彈力繩彈性安裝有升降箱，所述升降箱的內壁兩側均開設有定位槽，并通過定位槽可拆卸的固定有濾板，所述濾板的兩端均彈性插接有與定位槽卡接的定位板。

3、通過在收納箱的內壁固定有彈力繩，并通過彈力繩彈性安裝有升降箱，升降箱底端的濾網對污水進行過濾，并在過濾后使升降箱對垃圾進行收集，并隨著持續收集的過程中，由于升降箱內的垃圾重量使升降箱拉動彈力繩向下移動，并隨著移動的過程中使升降箱以及收納箱的底部對垃圾進行收納，從而避免了堆積的垃圾對收納箱側壁排水槽造成堵塞的情況，提升了窨井蓋的垃圾收集效果；通過在窨井蓋主體的頂端呈矩形陣列開設有凹槽，在凹槽中固定有螺桿，通過轉動螺管使其螺紋插接在螺桿上后，并通過握桿上的防滑套帶動連接桿使窨井蓋主體和收納箱向上移動，并在移動后對窨井蓋主體進行拆卸，并在拆卸后從升降箱的側壁擠壓定位板，并從定位板中移出收縮至伸縮槽中，從而使濾板從升降箱的底端脫落，并在脫落后對升降箱內的垃圾進行清理，并在清理后將濾板插入升降箱內，伸縮槽側壁的彈簧推動定位板吻合插接在定位槽中，從而使濾板保持固定，提升了窨井蓋中垃圾清理的便捷性。

4、進一步地，所述窨井蓋主體的頂端呈矩形陣列開設有凹槽，多個所述凹槽的內壁均固定有螺桿。

5、進一步地，兩個所述握桿的兩端均固定連接有連接桿，且兩個握桿上均固定套接有防滑套。

6、進一步地，多個所述連接桿的底端均通過軸承轉動安裝有螺管，多個所述螺管的底端均螺紋套接在螺桿。

7、進一步地，多個所述彈力繩的底端均與升降箱固定連接，所述升降箱與收納箱的內壁抵接。

8、進一步地，所述濾板中內嵌固定有濾網，所述濾板的兩端均開設有定位槽。

9、進一步地，所述定位槽中內嵌安裝有彈簧，所述定位板滑動插接在伸縮槽中并與彈簧抵接，且定位板伸出伸縮槽的一端吻合插接在定位槽中。

10、本申請的有益效果在于：提供了一種具有垃圾收集功能的窨井蓋。

11、1、通過在收納箱的內壁固定有彈力繩，并通過彈力繩彈性安裝有升降箱，升降箱底端的濾網對污水進行過濾，并在過濾后使升降箱對垃圾進行收集，并隨著持續收集的過程中，由于升降箱內的垃圾重量使升降箱拉動彈力繩向下移動，并隨著移動的過程中使升降箱以及收納箱的底部對垃圾進行收納，從而避免了堆積的垃圾對收納箱側壁排水槽造成堵塞的情況，提升了窨井蓋的垃圾收集效果。

12、2、通過在窨井蓋主體的頂端呈矩形陣列開設有凹槽，在凹槽中固定有螺桿，通過轉動螺管使其螺紋插接在螺桿上后，并通過握桿上的防滑套帶動連接桿使窨井蓋主體和收納箱向上移動，并在移動后對窨井蓋主體進行拆卸，并在拆卸后從升降箱的側壁擠壓定位板，并從定位板中移出收縮至伸縮槽中，從而使濾板從升降箱的底端脫落，并在脫落后對升降箱內的垃圾進行清理，并在清理后將濾板插入升降箱內，伸縮槽側壁的彈簧推動定位板吻合插接在定位槽中，從而使濾板保持固定，提升了窨井蓋中垃圾清理的便捷性。

技術特征：

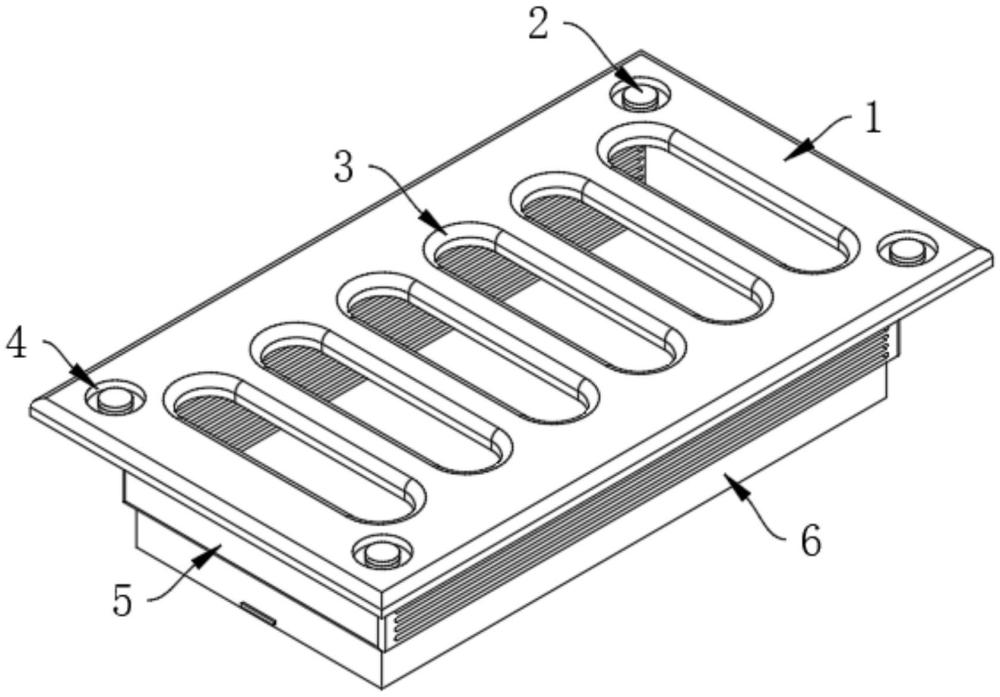

1.一種具有垃圾收集功能的窨井蓋，包括窨井蓋主體(1)以及固定在窨井蓋主體(1)底端的收納箱(5)，其特征在于：所述窨井蓋主體(1)的頂端等距開設有進水槽(3)，且窨井蓋主體(1)的頂端面兩側均可拆卸的固定有握桿(10)，所述收納箱(5)的兩端均等距開設有排水槽(13)，且收納箱(5)的頂壁固定有多個彈力繩(14)，并通過彈力繩(14)彈性安裝有升降箱(6)，所述升降箱(6)的內壁兩側均開設有定位槽(18)，并通過定位槽(18)可拆卸的固定有濾板(7)，所述濾板(7)的兩端均彈性插接有與定位槽(18)卡接的定位板(17)。

2.根據權利要求1所述的具有垃圾收集功能的窨井蓋，其特征在于：所述窨井蓋主體(1)的頂端呈矩形陣列開設有凹槽(4)，多個所述凹槽(4)的內壁均固定有螺桿(2)。

3.根據權利要求2所述的具有垃圾收集功能的窨井蓋，其特征在于：兩個所述握桿(10)的兩端均固定連接有連接桿(8)，且兩個握桿(10)上均固定套接有防滑套(11)。

4.根據權利要求3所述的具有垃圾收集功能的窨井蓋，其特征在于：多個所述連接桿(8)的底端均通過軸承轉動安裝有螺管(9)，多個所述螺管(9)的底端均螺紋套接在螺桿(2)。

5.根據權利要求1所述的具有垃圾收集功能的窨井蓋，其特征在于：多個所述彈力繩(14)的底端均與升降箱(6)固定連接，所述升降箱(6)與收納箱(5)的內壁抵接。

6.根據權利要求1所述的具有垃圾收集功能的窨井蓋，其特征在于：所述濾板(7)中內嵌固定有濾網(12)，所述濾板(7)的兩端均開設有定位槽(18)。

7.根據權利要求6所述的具有垃圾收集功能的窨井蓋，其特征在于：所述定位槽(18)中內嵌安裝有彈簧(16)，所述定位板(17)滑動插接在伸縮槽(15)中并與彈簧(16)抵接，且定位板(17)伸出伸縮槽(15)的一端吻合插接在定位槽(18)中。

技術總結
本申請公開了一種具有垃圾收集功能的窨井蓋，其屬于窨井蓋領域。包括窨井蓋主體以及固定在窨井蓋主體底端的收納箱，其特征在于：所述窨井蓋主體的頂端等距開設有進水槽，且窨井蓋主體的頂端面兩側均可拆卸的固定有握桿，所述收納箱的兩端均等距開設有排水槽，且收納箱的頂壁固定有多個彈力繩，并通過彈力繩彈性安裝有升降箱，所述升降箱的內壁兩側均開設有定位槽，并通過定位槽可拆卸的固定有濾板，所述濾板的兩端均彈性插接有與定位槽卡接的定位板，所述窨井蓋主體的頂端呈矩形陣列開設有凹槽，多個所述凹槽的內壁均固定有螺桿。本申請的有益效果在于提供了一種具有垃圾收集功能的窨井蓋。

技術研發人員：周劍均
受保護的技術使用者：杭州宏途道路設施有限公司
技術研發日：20240729
技術公布日：2025/4/24
