本技術屬于邊坡防護，尤其涉及一種水利邊坡防護結構。

背景技術：

1、水利工程是用于控制和調配自然界的地表水和地下水，達到興利除害目的而修建的工程。為了避免無關人員進入施工區域以及避免施工過程中對無關人員造成傷害，在對水利工程進行施工時，通常需要在邊坡處設置防護結構。

2、經檢索，授權公告號為cn220767907u的一種水利邊坡防護結構，其結構包括防護件以及分別設于所述防護件兩端的支撐件，每個所述支撐件的底部均可拆卸連接有固定柱，所述固定柱遠離所述支撐件的一端設有導向部，所述導向部的直徑沿遠離所述支撐件的方向逐漸減小。其申請節省了工作人員對水利邊坡防護結構安裝所需的時間，簡化了對水利邊坡防護結構的安裝步驟，提高了對水利邊坡防護結構的安裝效率；避免了需要預埋混凝土砌塊或事先澆筑混凝土的情況，從而降低了水利邊坡防護結構的安裝成本。

3、但是，其在實際應用中仍存在一定的問題，首先，由于缺少對防護件的緩沖設計，當防護件受到外部物體撞擊時，防護結構與地面之間容易產生松動，從而降低了其穩定性和安全性，其次，盡管固定柱的導向部設計有助于插入地面，但在實際安裝過程中，仍需人工手動將固定柱插入地面，這個過程較為費時費力，不利于快速安裝。

技術實現思路

1、本實用新型提供一種水利邊坡防護結構，旨在解決上述背景技術提出的現有的水利邊坡防護結構在使用當中，缺乏對防護件的緩沖設計和不能快速進行安裝的問題。

2、為解決上述問題，本實用新型是這樣實現的，一種水利邊坡防護結構，包括：支撐板，所述支撐板的一側固定安裝有多個阻尼墊，多個所述阻尼墊的一側均固定安裝有彈簧；固定安裝在多個所述彈簧上用于防護水利邊坡的防護件；固定安裝在所述支撐板上的殼體；裝配在所述殼體上用于固定支撐板的固定機構。

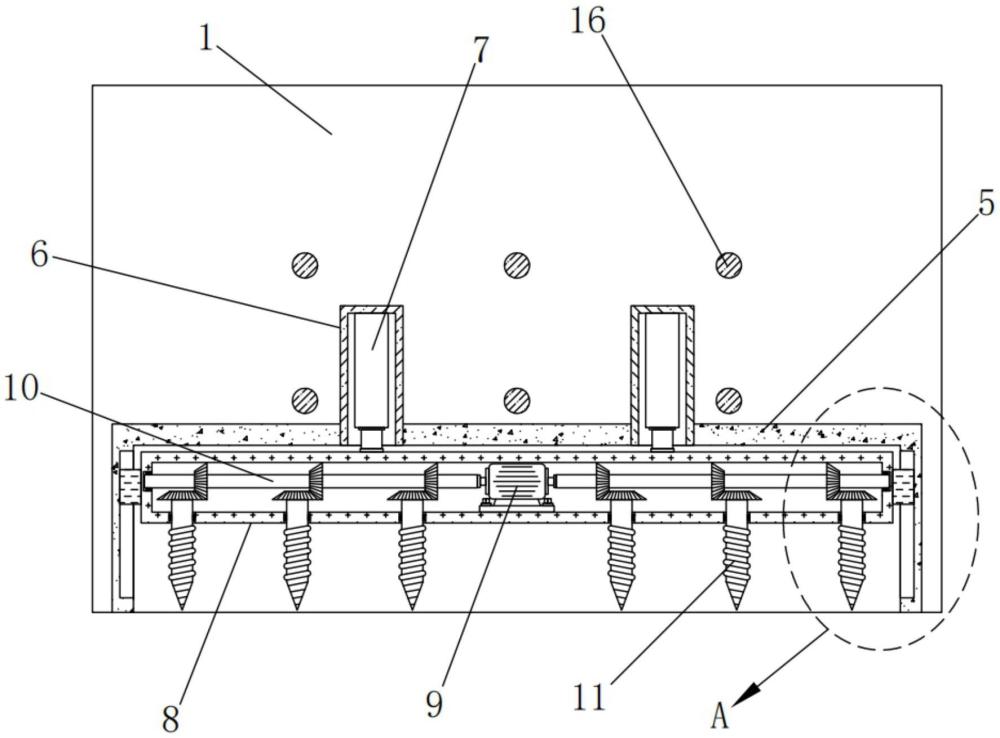

3、優選地，所述固定機構包括：固定安裝在所述殼體上的兩個筒體，兩個所述筒體的頂部內壁上均固定安裝有電動推桿；固定安裝在兩個所述電動推桿輸出桿上的箱體；固定安裝在所述箱體底部內壁上的雙軸電機，所述雙軸電機的兩個輸出軸上均固定安裝有轉軸；轉動安裝在所述箱體上的多個螺釘；分別固定套設在兩個所述轉軸上的多個第一錐形齒輪；分別固定安裝在多個所述螺釘頂端的多個第二錐形齒輪，多個所述第二錐形齒輪分別與多個所述第一錐形齒輪相嚙合。

4、優選地，所述殼體的兩側內壁均開設有滑槽，兩個所述滑槽的內壁均滑動安裝有滑塊，兩個所述滑塊相互靠近的一側均與所述箱體固定連接。

5、優選地，所述支撐板上滑動安裝有多個限位桿，多個所述限位桿的一端均與所述防護件固定連接。

6、優選地，多個所述限位桿的一端均固定安裝有擋板，多個所述擋板均設置為圓形。

7、優選地，所述箱體的兩側內壁均開設有凹槽，兩個所述凹槽的內壁均固定安裝有軸承，兩個所述軸承的內圈分別與兩個所述轉軸固定連接。

8、優選地，多個所述螺釘的長度均不小于30cm，多個所述螺釘均為不銹鋼材質。

9、與相關技術相比較，本實用新型提供的水利邊坡防護結構具有如下有益效果：

10、與現有技術相比，本方案提供的水利邊坡防護結構通過固定機構的使用，不但能夠代替人工將該防護結構安裝在地面上，還能提高安裝速度和效率，通過防護件能夠對邊坡所滾落下來的物體進行防護遮擋，通過多個彈簧和多個阻尼墊的配合使用，能夠對防護件起到一個較好的緩沖效果，當水利邊坡的物體滾落撞擊到防護件時，多個彈簧和多個阻尼墊可提供有效的緩沖和能量吸收，減少直接沖擊對支撐板及整個防護結構的影響，從而可以提高該防護結構在使用當中的穩定性和安全性，使用效果較好。

技術特征：

1.一種水利邊坡防護結構，其特征在于，包括：

2.如權利要求1所述的水利邊坡防護結構，其特征在于，所述固定機構包括：

3.如權利要求2所述的水利邊坡防護結構，其特征在于，所述殼體的兩側內壁均開設有滑槽，兩個所述滑槽的內壁均滑動安裝有滑塊，兩個所述滑塊相互靠近的一側均與所述箱體固定連接。

4.如權利要求1所述的水利邊坡防護結構，其特征在于，所述支撐板上滑動安裝有多個限位桿，多個所述限位桿的一端均與所述防護件固定連接。

5.如權利要求4所述的水利邊坡防護結構，其特征在于，多個所述限位桿的一端均固定安裝有擋板，多個所述擋板均設置為圓形。

6.如權利要求2所述的水利邊坡防護結構，其特征在于，所述箱體的兩側內壁均開設有凹槽，兩個所述凹槽的內壁均固定安裝有軸承，兩個所述軸承的內圈分別與兩個所述轉軸固定連接。

7.如權利要求2所述的水利邊坡防護結構，其特征在于，多個所述螺釘的長度均不小于30cm，多個所述螺釘均為不銹鋼材質。

技術總結
本技術適用于邊坡防護技術領域，提供了一種水利邊坡防護結構，包括支撐板，所述支撐板的一側固定安裝有多個阻尼墊，多個所述阻尼墊的一側均固定安裝有彈簧；固定安裝在多個所述彈簧上用于防護水利邊坡的防護件；固定安裝在所述支撐板上的殼體；裝配在所述殼體上用于固定支撐板的固定機構。本方案提供的水利邊坡防護結構解決了現有的水利邊坡防護結構在使用當中，缺乏對防護件的緩沖設計和不能快速進行安裝的問題。

技術研發人員：趙棟,張楠,葛桂濤,劉熹,張晶
受保護的技術使用者：保定市江河水利咨詢監理有限公司
技術研發日：20240729
技術公布日：2025/4/28
