本申請涉及馬桶中進水結構的領域，尤其是涉及一種進水管、水箱以及馬桶。

背景技術：

1、馬桶水箱的進水管的進水端連接進水管道(如自來水管道)，出水端則連接水箱內的進水閥。由于水箱內部結構的復雜性，特別是進水閥等關鍵部件的布局，進水管的出水端與進水閥連接后，進水管進水端的安裝方向就受到了顯著限制。

2、在一些場景中，進水管的進水端只能連接于馬桶水箱的側面，也有一些只能連接于馬桶水箱的后面，這種限制就要求安裝人員在施工前進行精確的測量和規劃，以確保進水管能夠以最佳的角度和方向接入水箱，既滿足安裝要求，又便于日后的維護和檢修。因而，進水管就不能滿足不同場景下的安裝需求，導致了進水管適應性差的問題。

3、因此，本申請研究一種適應性強的進水管，使得能夠選擇性地將進水管的進水端連接于水箱的不同方位，從而滿足不同場景下的安裝需求。

技術實現思路

1、為了增強進水管的適應性，使得能夠選擇性地將進水管的進水管連接于水箱的不同方向，滿足不同場景下的安裝需求。

2、一方面，本申請提供的一種進水管，采用如下的技術方案：

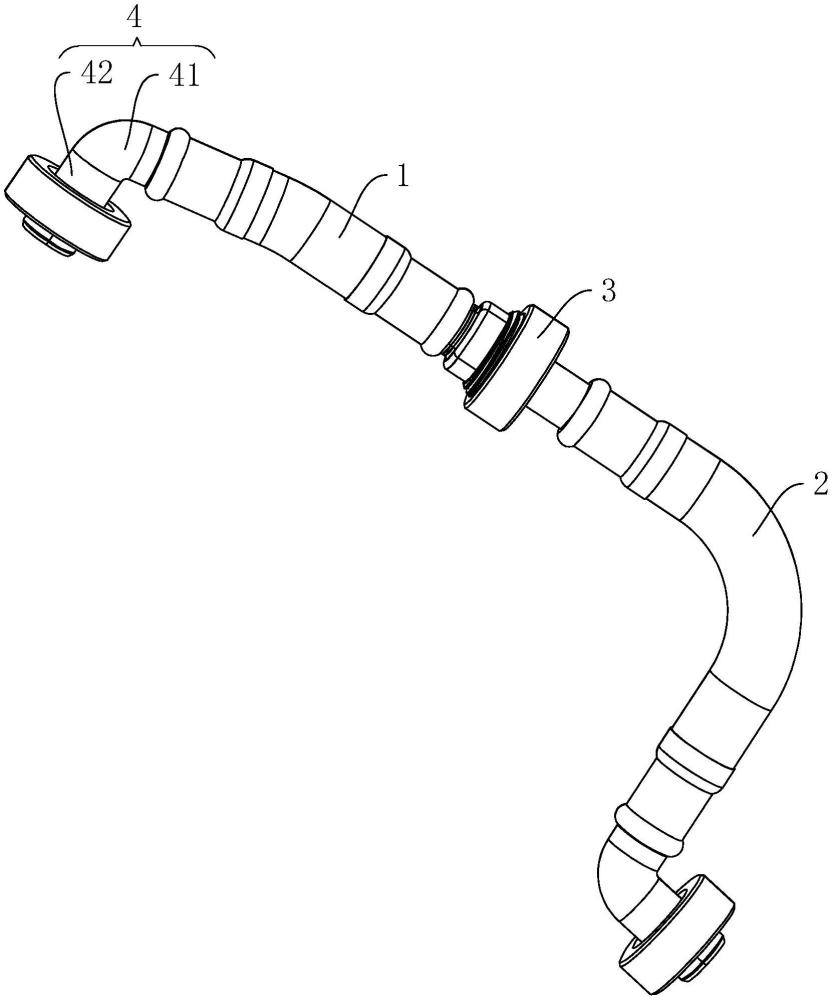

3、一種進水管，包括第一軟管、第二軟管、連接件以及兩個連接頭，所述連接件可拆卸連接所述第一軟管與所述第二軟管，所述第一軟管與所述第二軟管轉動連接，且固定時通過所述連接件密封固定；所述連接頭包括第一連接部與第二連接部，所述第一連接部與所述第二連接部的中軸線不處于同一直線上，兩個所述連接頭的所述第一連接部分別連接于所述第一軟管與所述第二軟管。

4、通過采用上述技術方案，當進水管應用于馬桶水箱時，第二軟管通過第二連接部連接于水箱內的進水閥，此時第一軟管可以相對于第二軟管轉動方向，使第一軟管連接的第二連接部的方向改變，從而使得第二連接部能夠任意連接水箱相鄰的三個側面(即側面、上面、后面)的其中一面，以至于能夠增強進水管的適應性，更好地滿足不同場景下的安裝需求。

5、可選的，所述第一連接部與所述第二連接部之間垂直設置。

6、可選的，所述連接件包括配合部、插接部以及固定部，所述配合部連接于所述第一軟管遠離所述第一連接部的一端，所述插接部連接于所述第二軟管遠離所述第一連接部的一端，所述插接部密封插接于所述配合部內，并通過所述固定部固定。

7、通過采用上述技術方案，在外力作用下，能夠將插接部與配合部相對轉動，從而實現第一軟管相對第二軟管的轉動，進而改變第二連接部的安裝方向。

8、可選的，所述固定部為轉動環，所述轉動環限位轉動于所述插接部，所述轉動環內壁面設有內螺紋，所述配合部外壁面設置有外螺紋，所述轉動環與所述配合部通過內螺紋與外螺紋螺接。

9、可選的，所述配合部包括限位段與連接段，所述連接段的內徑大于所述限位段的外徑，所述插接部插接于所述連接段并抵接于所述連接段的底壁。

10、通過采用上述技術方案，通過限位段能夠限位插接部的插入位置，使得第一軟管與第二軟管能夠更好地配合。

11、可選的，還包括固定環，所述固定環轉動套設于所述第二連接部。

12、通過采用上述技術方案，固定環用于與進水閥、進水端水箱上的連接部件等其他部件進行配合連接。

13、另一方面，本申請提供的一種水箱，采用如下的技術方案：

14、一種水箱，包括上述的進水管。

15、可選的，還包括水箱本體、進水閥以及角閥，所述進水閥安裝于所述水箱本體內，所述第二軟管連接于所述進水閥；所述水箱本體相鄰的三個面均開設有安裝口，所述安裝口均安裝有角閥，所述角閥具有進水口與連通口，所述進水口與所述連通口的中軸線相互垂直，所述進水口連通所述安裝口，所述連通口與所述第一軟管的所述第二連接部連通。

16、再一方面，本申請提供的一種馬桶，采用如下的技術方案：

17、一種馬桶，包括上述的水箱。

18、綜上所述，本申請包括以下至少一種有益技術效果：

19、1.當進水管應用于馬桶水箱時，第二軟管通過第二連接部連接于水箱內的進水閥，此時第一軟管可以相對于第二軟管轉動方向，使第一軟管連接的第二連接部的方向改變，從而使得第二連接部能夠任意連接水箱相鄰的三個側面(即側面、上面、后面)的其中一面，以至于能夠增強進水管的適應性，更好地滿足不同場景下的安裝需求；

20、2.水箱采用進水管，由于可以在相鄰三個側面選擇其中一面，因此水箱可以更加靈活地進行安裝；

21、3.馬桶的水箱可以靈活地安裝，以便能夠滿足不同場景下的安裝需求。

技術特征：

1.一種進水管，其特征在于：包括第一軟管、第二軟管、連接件以及兩個連接頭，所述連接件可拆卸連接所述第一軟管與所述第二軟管，所述第一軟管與所述第二軟管轉動連接，且固定時通過所述連接件密封固定；所述連接頭包括第一連接部與第二連接部，所述第一連接部與所述第二連接部的中軸線不處于同一直線上，兩個所述連接頭的所述第一連接部分別連接于所述第一軟管與所述第二軟管。

2.根據權利要求1所述的一種進水管，其特征在于：所述第一連接部與所述第二連接部之間垂直設置。

3.根據權利要求1所述的一種進水管，其特征在于：所述連接件包括配合部、插接部以及固定部，所述配合部連接于所述第一軟管遠離所述第一連接部的一端，所述插接部連接于所述第二軟管遠離所述第一連接部的一端，所述插接部密封插接于所述配合部內，并通過所述固定部固定。

4.根據權利要求3所述的一種進水管，其特征在于：所述固定部為轉動環，所述轉動環限位轉動于所述插接部，所述轉動環內壁面設有內螺紋，所述配合部外壁面設置有外螺紋，所述轉動環與所述配合部通過內螺紋與外螺紋螺接。

5.根據權利要求3所述的一種進水管，其特征在于：所述配合部包括限位段與連接段，所述連接段的內徑大于所述限位段的外徑，所述插接部插接于所述連接段并抵接于所述連接段的底壁。

6.根據權利要求1所述的一種進水管，其特征在于：還包括固定環，所述固定環轉動套設于所述第二連接部。

7.一種水箱，其特征在于：包括如權利要求1-6任一所述的進水管。

8.根據權利要求7所述的一種水箱，其特征在于：還包括水箱本體、進水閥以及角閥，所述進水閥安裝于所述水箱本體內，所述第二軟管連接于所述進水閥；所述水箱本體相鄰的三個面均開設有安裝口，所述安裝口均安裝有角閥，所述角閥具有進水口與連通口，所述進水口與所述連通口的中軸線相互垂直，所述進水口連通所述安裝口，所述連通口與所述第一軟管的所述第二連接部連通。

9.一種馬桶，其特征在于：包括如權利要求8所述的水箱。

技術總結
本申請涉及馬桶中進水結構技術領域，提供了一種進水管、水箱以及馬桶，進水管包括第一軟管、第二軟管、連接件以及兩個連接頭，第一軟管與第二軟管轉動連接，且通過連接件密封固定；連接頭包括第一連接部與第二連接部，第一連接部與第二連接部的中軸線不處于同一直線上，兩個連接頭的第一連接部分別連接于第一軟管與第二軟管。基于此，可增強進水管的適應性，滿足不同場景下的安裝需求。

技術研發人員：林登松,黃健文
受保護的技術使用者：廈門福若格衛浴科技有限公司
技術研發日：20240725
技術公布日：2025/4/28
