本發明涉及市政排水，尤其涉及一種市政排水管道清理裝置及方法。

背景技術：

1、在實際的管道維護中，核心技術難題在于如何在保障管道清理工作效率的同時，實現對管道內部狀態進行精準、全面的檢測和評估。目前的管道清理多采用噴射設備進入到管道內進行沖刷清理，但不能準確反饋清理效果。另外一般管道在服役一定年限后才需要進行清理，由于管道內壁粘接有不同種類的異物，因此在清理后可能產生或者可能暴露先前已經存在而被異物覆蓋的管道缺陷，例如管道裂縫、坡口、脫口等缺陷，這些缺陷在管道內壁異物粘接的情形下，不易通過管道內流體的參數變化顯露出來，但在管道清理后則容易產生或暴露不同種類的管道缺陷，在清理管道時及時發現管道缺陷對管道系統運維具有重大意義。

技術實現思路

1、本發明的目的，是針對現有技術存在的問題，準確的說是針對現有技術對在管道清理時可能產生或暴露的管道缺陷的技術問題的忽視，提出一種管道清理裝置及方法，以實現在管道清理的同時，完成在清理前和清理后對管道內壁進行圖像采集并分析處理，評價管道清理效果并研判管道缺陷，即使對管道系統進行修復，

2、本發明的第一方面，提供了一種市政排水管道清理裝置及方法，主要包括：

3、包括移動式噴射清理裝置和圖像采集分析系統，所述移動式噴射清理裝置用于對管道進行清理，所述圖像采集分析系統設置在所述移動式噴射清理裝置的頭部，用于在清理管道的同時采集管道內圖像數據，并分析生成管道內部的三維模型，以實現對管道內部缺陷的可視化檢查。進一步的，所述移動式噴射清理裝置包括行走機構、高壓水泵、噴頭組件，所述行走機構帶動所述高壓水泵和噴頭組件在管道內移動，對管道內壁進行清理。進一步的，所述圖像采集分析系統包括圖像采集單元、圖像處理單元、三維建模單元和和存儲單元，所述圖像采集單元用于采集管道內部圖像，所述圖像處理單元用于對采集到的圖像進行預處理，所述三維建模單元根據處理后的圖像數據構建管道內部三維模型，所述存儲單元用于存儲生成的三維模型。進一步的，所述圖像采集單元包括至少一個攝像頭，攝像頭設置在行走機構的端部，用于多角度采集管道內壁圖像數據，獲得管道內壁的全景圖像。進一步的，所述圖像處理單元對采集到的管道內壁圖像進行畸變校正、圖像增強等預處理，提高圖像質量，為后續三維建模提供高質量的數據。進一步的，所述三維建模單元采用計算機視覺技術，根據獲取的管道內壁圖像數據，重建管道內部三維幾何模型，以實現管道內部結構的三維可視化。進一步的，所述圖像采集分析系統還包括缺陷識別單元，用于在生成的管道內部三維模型中檢測和定位管道缺陷，并判斷缺陷類型和嚴重程度。

4、本發明的第二方面，提供一種市政排水管道清理方法，采用上述任一項所述的市政排水管道清理裝置，具體包括如下步驟：

5、將行走機構放入待清理排水管管口，將高壓水泵與進水管和水源連接；

6、開啟圖像采集分析系統，并啟動高壓水泵，牽引行走機構沿排水管內前進，所述轉動噴射部在前進模式下對排水管內壁進行旋轉噴射清理，同時圖像采集分析系統采集并分析管道內壁圖像數據，生成管道內壁第一三維模型；

7、當前進模式清理完成后，牽引行走機構后退，所述轉動噴射部在前后退模式下繼續對排水管內壁進行旋轉噴射清理，同時圖像采集分析系統采集并分析管道內壁圖像數據，生成管道內壁第二三維模型；

8、比較分析第一三維模型和第二三維模型，評價清理效果，并識別管道內是否存在管道缺陷。

9、本發明實施例提供的技術方案可以包括以下有益效果：

10、本發明公開了一種管道清理及檢測方案，本發明通過移動式噴射清理裝置和圖像采集分析系統來解決該問題，移動式噴射清理裝置利用行走機構、高壓水泵和噴頭組件在清理管道的同時，其頭部的圖像采集分析系統進行同步數據采集，圖像采集單元利用攝像頭多角度拍攝獲取管道內壁全景圖像，經由圖像處理單元進行圖像處理，再通過三維建模單元運用計算機視覺技術重構管道內部三維模型，實現了在清理過程中同步完成管道內部狀態的高精度檢測與評估，使維護人員能夠迅速而直觀地了解管道內部狀態。

技術特征：

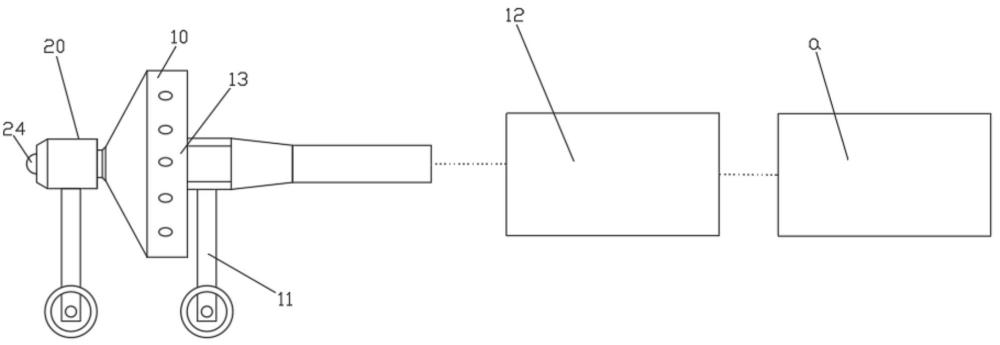

1.一種市政排水管道清理裝置，其特征在于，包括移動式噴射清理裝置（10）和圖像采集分析系統（20），所述移動式噴射清理裝置（10）用于對管道進行清理，所述圖像采集分析系統（20）設置在所述移動式噴射清理裝置（10）的頭部，用于在清理管道的同時采集管道內圖像數據，并分析生成管道內部的三維模型，以實現對管道內部缺陷的可視化檢查。

2.如權利要求1所述的市政排水管道清理裝置及方法，其特征在于，所述移動式噴射清理裝置（10）包括行走機構（11）、高壓水泵（12）、噴頭組件（13），所述行走機構（11）帶動所述高壓水泵（12）和噴頭組件（13）在管道內移動，對管道內壁進行清理。

3.如權利要求1所述的市政排水管道清理裝置，其特征在于，所述圖像采集分析系統（20）包括圖像采集單元（21）、圖像處理單元（22）、三維建模單元（23）和存儲單元（25），所述圖像采集單元（21）用于采集管道內部圖像，所述圖像處理單元（22）用于對采集到的圖像進行預處理，所述三維建模單元（23）根據處理后的圖像數據構建管道內部三維模型，所述存儲單元（25）用于存儲生成的三維模型。

4.如權利要求3所述的市政排水管道清理裝置，其特征在于，所述圖像采集單元包括至少一個攝像頭（24），攝像頭（24）設置在行走機構（11）的端部，用于多角度采集管道內壁圖像數據，獲得管道內壁的全景圖像。

5.如權利要求3所述的市政排水管道清理裝置，其特征在于，所述圖像處理單元（21）對采集到的管道內壁圖像進行畸變校正、圖像增強等預處理，提高圖像質量，為后續三維建模提供高質量的數據。

6.如權利要求3所述的市政排水管道清理裝置，其特征在于，所述三維建模單元（23）采用計算機視覺技術，根據獲取的管道內壁圖像數據，重建管道內部三維幾何模型，以實現管道內部結構的三維可視化。

7.如權利要求1所述的市政排水管道清理裝置，其特征在于，所述圖像采集分析系統（20）還包括缺陷識別單元（24），用于在生成的管道內部三維模型中檢測和定位管道缺陷，并判斷缺陷類型和嚴重程度。

8.如權利要求2所述的市政排水管道清理裝置，其特征在于，所述噴頭組件（13）包括進水管（131）和轉動噴射部（133），所述進水管（131）端部設有一球頭（132），所述轉動噴射部（133）轉動連接在所述球頭（132）上，所述轉動噴射部（133）內構造有多個朝順時針或者逆時針陣列的噴射道（134），所述噴射道（134）構造成曲線，且噴射道（134）的出口與進水管（131）之間形成15°-30°的夾角。

9.一種市政排水管道清理方法，其特征在于，采用權利要求1-7任一項所述的市政排水管道清理裝置，具體包括如下步驟：

技術總結
本申請?zhí)峁┮环N市政排水管道清理裝置及方法，該裝置包括：包括移動式噴射清理裝置和圖像采集分析系統，移動式噴射清理裝置用于對管道進行清理，圖像采集分析系統設置在所述移動式噴射清理裝置的頭部，用于在清理管道的同時采集管道內圖像數據，并分析生成管道內部的三維模型，以實現對管道內部缺陷的可視化檢查。本發明通過移動式噴射清理裝置和圖像采集分析系統來解決該問題，移動式噴射清理裝置利用行走機構、高壓水泵和噴頭組件在清理管道的同時，其頭部的圖像采集分析系統進行同步數據采集，圖像采集單元采集圖像后，經圖像處理單元進行圖像預處理，再通過三維建模單元運用計算機視覺技術重構管道內部三維模型，實現了在清理過程中同步完成管道內部狀態的高精度檢測與評估。

技術研發人員：黃濤,李春立,張玉峰,周友均,王鑫鵬,郭少華,齊堯樂,萬蓉,熊鑫,劉剛
受保護的技術使用者：長江生態環保集團有限公司
技術研發日：
技術公布日：2025/4/28
