本發明涉及水利施工，具體是一種水利水電施工擋水裝置。

背景技術：

1、水力發電系利用河流、湖泊等位于高處具有勢能的水流至低處，將其中所含勢能轉換成水輪機之動能，再借水輪機為原動力，推動發電機產生電能。水力發電系統需要有相應的水庫、堤壩、渠道、灌溉系統、排水系統、供水系統等，在進行水力發電系統中渠道的施工時，為了避免水流影響渠道的施工，需要設置擋水板等設備在這些項目中用于臨時擋水、控制水流。

2、現有的擋水板在進行安裝時，首先需要在擋水板背后安裝支撐鋼架，確保其在水流沖擊下不會傾倒，采用膨脹螺栓或混凝土預埋件，將擋水板固定在地面或河床上，在實際的安裝過程中，在將擋水板通過膨脹螺栓或混凝土預埋件安裝在支撐鋼架上時，需要擰動多個螺栓或對多個區域設置混凝土預埋件，這就導致了裝置在進行安裝或拆卸時存在不便的問題，影響擋水板的安裝效率。

技術實現思路

1、本發明的目的在于提供一種水利水電施工擋水裝置，以解決上述背景技術中提出的問題。

2、本發明的技術方案是：一種水利水電施工擋水裝置，包括支撐板，所述支撐板的一側固定安裝有擋水組件，所述支撐板的一側開設有放置槽，所述放置槽的內壁轉動安裝有支撐組件，所述支撐板內形成有空腔，所述空腔的內底壁開設有兩個滑孔，兩個所述滑孔內滑動安裝有固定組件；

3、固定組件包括兩個一級加固腳，兩個所述一級加固腳對應滑動安裝在兩個滑孔內，兩個所述一級加固腳的下側均固定安裝有錐腳，所述一級加固腳的表面開設有多個限位孔，多個所述限位孔內滑動安裝有穩定單元；

4、支撐組件包括兩個轉桿，兩個所述轉桿轉動安裝在放置槽內，兩個所述轉桿的另一端轉動安裝有同一個加固板，所述加固板的一側固定安裝有兩個支撐桿，兩個所述轉桿的一側均固定安裝有轉動棒，兩個所述支撐桿的另一端轉動安裝在轉動棒的表面，兩個所述轉動棒的相對端均固定安裝有驅動單元。

5、優選的，所述驅動單元包括兩個收放絲桿，兩個所述收放絲桿與兩個轉動棒的相對端對應固定安裝，兩個所述收放絲桿的相對端固定安裝有同一個蝸輪，所述支撐板的上側開設有轉動孔，所述轉動孔內轉動安裝有驅動桿，所述驅動桿的底端固定安裝有蝸桿，所述蝸輪與蝸桿嚙合，所述支撐板的上側固定安裝有驅動電機，所述驅動電機的輸出軸與驅動桿的頂端固定連接。

6、優選的，所述驅動單元還包括驅動絲桿，所述驅動絲桿固定安裝在蝸桿的底端，所述驅動絲桿的表面螺接安裝有驅動板，所述驅動板滑動安裝在空腔內，所述驅動板的上側開設有兩個卡口，兩個所述一級加固腳的頂端對應固定安裝在兩個卡口內。

7、優選的，所述穩定單元包括一級穩定腳，所述一級穩定腳滑動安裝在限位孔內，所述限位孔內滑動安裝有三級穩定腳，所述錐腳的上側轉動安裝有連接桿，所述連接桿的表面固定安裝有一級齒輪，所述一級穩定腳與三級穩定腳的相對面均開設有齒槽，所述一級齒輪與一級穩定腳嚙合，所述一級齒輪與三級穩定腳嚙合。

8、優選的，所述穩定單元還包括二級穩定腳，所述二級穩定腳滑動安裝在限位孔內，所述限位孔內滑動安裝有四級穩定腳，所述連接桿的表面固定安裝有二級齒輪，所述二級穩定腳與四級穩定腳的相對面均開設有齒槽，所述二級齒輪與二級穩定腳嚙合，所述四級穩定腳與二級齒輪嚙合。

9、優選的，所述連接桿的頂端固定安裝有二級錐齒輪，所述卡口內轉動安裝有轉軸，所述轉軸的表面固定安裝有一級錐齒輪，所述一級錐齒輪與二級錐齒輪嚙合。

10、優選的，所述轉軸的表面固定安裝有轉動齒輪，所述空腔的內壁固定安裝有墊塊，所述墊塊的一側固定安裝有齒條，所述齒條與轉動齒輪嚙合。

11、優選的，所述加固板的內壁滑動安裝有安裝板，所述安裝板的下側固定安裝有多個穩定錐，所述加固板的兩側均開設有避讓孔，兩個所述轉桿的相對面固定安裝有同一個齒輪桿，所述齒輪桿與安裝板嚙合。

12、優選的，所述支撐板的兩側均開設有伸縮口，所述伸縮口內開設有限位槽，所述伸縮口內均滑動安裝有二級加固腳，所述二級加固腳的一端固定安裝有限位塊，所述限位塊螺接安裝在收放絲桿的表面，所述限位塊滑動安裝在限位槽內。

13、優選的，所述擋水組件包括氣囊墊，所述氣囊墊固定安裝在支撐板的一側，所述氣囊墊的一側固定安裝有泡沫密封墊，所述泡沫密封墊的一側固定安裝有擋水板。

14、與現有技術相比，本發明具有如下有益效果：

15、1、本發明，通過驅動電機帶動驅動桿轉動，驅動桿帶動蝸桿轉動，蝸桿帶動驅動絲桿轉動，驅動絲桿帶動驅動板向下運動，驅動板帶動兩個一級加固腳向下運動，使兩個一級加固腳通過錐腳插入渠道的土壤中對支撐板進行加固，并通過齒條帶動轉動齒輪轉動，轉動齒輪帶動轉軸轉動，轉軸帶動一級錐齒輪轉動，一級錐齒輪帶動二級錐齒輪轉動，二級錐齒輪帶動連接桿轉動，連接桿帶動一級齒輪轉動，一級齒輪同時帶動一級穩定腳與三級穩定腳運動，使一級穩定腳與三級穩定腳伸出一級加固腳外側，通過連接桿帶動二級齒輪轉動，二級齒輪同時帶動二級穩定腳與四級穩定腳運動，使二級穩定腳與四級穩定腳伸出一級加固腳的外側，通過將一級穩定腳、二級穩定腳、三級穩定腳與四級穩定腳插入土壤中，增加一級加固腳與土壤的接觸面積，從而增加兩個一級加固腳的支撐穩定性，達到了將裝置進行快速安裝的效率，提升了裝置的使用便捷性。

16、2、本發明，通過兩個轉桿帶動同一個加固板運動，加固板帶動支撐桿進行運動，在進行運動的過程中，通過齒輪桿帶動安裝板運動，安裝板帶動穩定錐向加固板外側進行運動，使穩定錐伸出加固板的外側，并通過將穩定錐插入土壤中，對支撐板進行固定，從而通過兩個轉桿與兩個支撐桿對支撐板進行穩定加固，通過蝸桿帶動兩個收放絲桿轉動，兩個收放絲桿分別帶動兩個限位塊相互遠離，兩個限位塊分別帶動兩個二級加固腳相互遠離，使兩個二級加固腳分別插入渠道兩側的土壤中，對支撐板的兩側進行加固支撐，進一步提升了支撐的穩定性。

17、3、本發明，通過水流的水壓擠壓擋水板，擋水板帶動泡沫密封墊擠壓氣囊墊，使氣囊墊發生形變并向支撐板的側面擴張，擴張的區域將會填塞支撐板與渠道的接縫處，增加支撐板的密封性，提升其擋水性能。

技術特征：

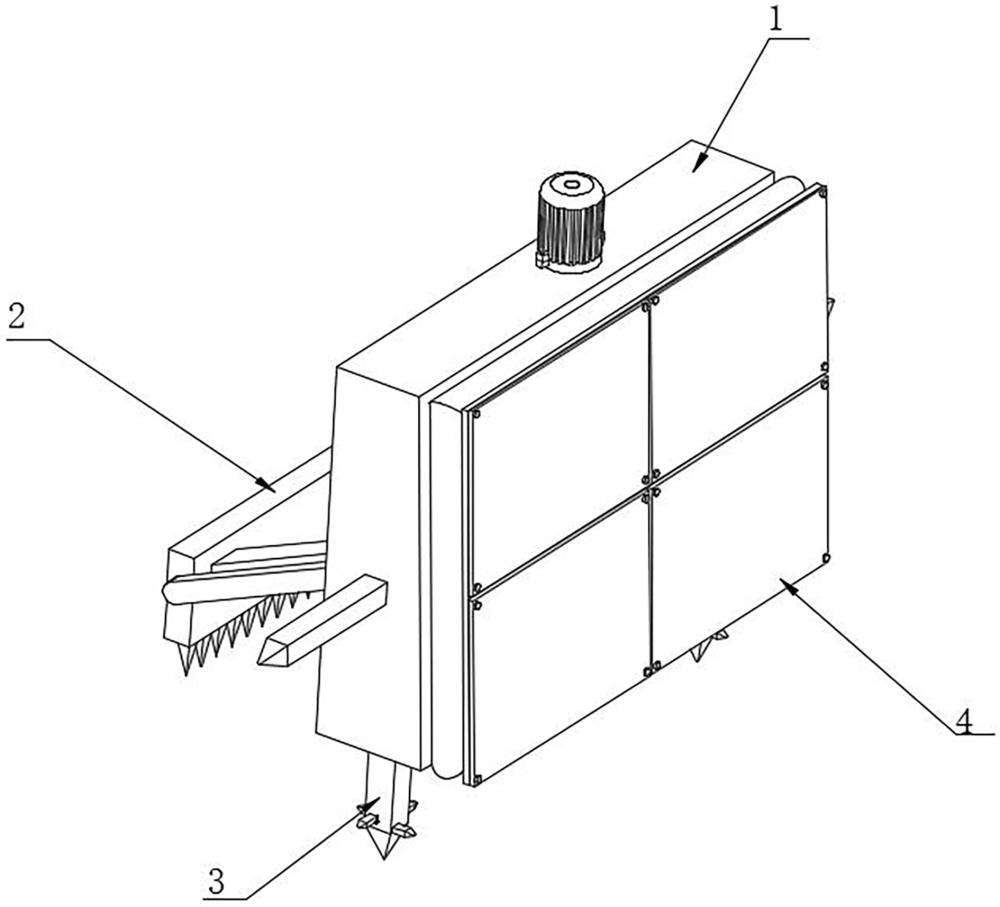

1.一種水利水電施工擋水裝置，包括支撐板（1），其特征在于：所述支撐板（1）的一側固定安裝有擋水組件，所述支撐板（1）的一側開設有放置槽（10），所述放置槽（10）的內壁轉動安裝有支撐組件，所述支撐板（1）內形成有空腔（13），所述空腔（13）的內底壁開設有兩個滑孔，兩個所述滑孔內滑動安裝有固定組件；

2.根據權利要求1所述的一種水利水電施工擋水裝置，其特征在于：所述驅動單元包括兩個收放絲桿（15），兩個所述收放絲桿（15）與兩個轉動棒（14）的相對端對應固定安裝，兩個所述收放絲桿（15）的相對端固定安裝有同一個蝸輪（17），所述支撐板（1）的上側開設有轉動孔，所述轉動孔內轉動安裝有驅動桿（19），所述驅動桿（19）的底端固定安裝有蝸桿（20），所述蝸輪（17）與蝸桿（20）嚙合，所述支撐板（1）的上側固定安裝有驅動電機（18），所述驅動電機（18）的輸出軸與驅動桿（19）的頂端固定連接。

3.根據權利要求2所述的一種水利水電施工擋水裝置，其特征在于：所述驅動單元還包括驅動絲桿（12），所述驅動絲桿（12）固定安裝在蝸桿（20）的底端，所述驅動絲桿（12）的表面螺接安裝有驅動板（11），所述驅動板（11）滑動安裝在空腔（13）內，所述驅動板（11）的上側開設有兩個卡口（28），兩個所述一級加固腳（3）的頂端對應固定安裝在兩個卡口（28）內。

4.根據權利要求3所述的一種水利水電施工擋水裝置，其特征在于：所述穩定單元包括一級穩定腳（27），所述一級穩定腳（27）滑動安裝在限位孔內，所述限位孔內滑動安裝有三級穩定腳（36），所述錐腳（25）的上側轉動安裝有連接桿（32），所述連接桿（32）的表面固定安裝有一級齒輪（33），所述一級穩定腳（27）與三級穩定腳（36）的相對面均開設有齒槽，所述一級齒輪（33）與一級穩定腳（27）嚙合，所述一級齒輪（33）與三級穩定腳（36）嚙合。

5.根據權利要求4所述的一種水利水電施工擋水裝置，其特征在于：所述穩定單元還包括二級穩定腳（34），所述二級穩定腳（34）滑動安裝在限位孔內，所述限位孔內滑動安裝有四級穩定腳（37），所述連接桿（32）的表面固定安裝有二級齒輪（35），所述二級穩定腳（34）與四級穩定腳（37）的相對面均開設有齒槽，所述二級齒輪（35）與二級穩定腳（34）嚙合，所述四級穩定腳（37）與二級齒輪（35）嚙合。

6.根據權利要求4所述的一種水利水電施工擋水裝置，其特征在于：所述連接桿（32）的頂端固定安裝有二級錐齒輪（31），所述卡口（28）內轉動安裝有轉軸（29），所述轉軸（29）的表面固定安裝有一級錐齒輪（30），所述一級錐齒輪（30）與二級錐齒輪（31）嚙合。

7.根據權利要求6所述的一種水利水電施工擋水裝置，其特征在于：所述轉軸（29）的表面固定安裝有轉動齒輪（24），所述空腔（13）的內壁固定安裝有墊塊（23），所述墊塊（23）的一側固定安裝有齒條（26），所述齒條（26）與轉動齒輪（24）嚙合。

8.根據權利要求1所述的一種水利水電施工擋水裝置，其特征在于：所述加固板（2）的內壁滑動安裝有安裝板（39），所述安裝板（39）的下側固定安裝有多個穩定錐（38），所述加固板（2）的兩側均開設有避讓孔，兩個所述轉桿（7）的相對面固定安裝有同一個齒輪桿（40），所述齒輪桿（40）與安裝板（39）嚙合。

9.根據權利要求2所述的一種水利水電施工擋水裝置，其特征在于：所述支撐板（1）的兩側均開設有伸縮口（22），所述伸縮口（22）內開設有限位槽（16），所述伸縮口（22）內均滑動安裝有二級加固腳（9），所述二級加固腳（9）的一端固定安裝有限位塊（21），所述限位塊（21）螺接安裝在收放絲桿（15）的表面，所述限位塊（21）滑動安裝在限位槽（16）內。

10.根據權利要求1所述的一種水利水電施工擋水裝置，其特征在于：所述擋水組件包括氣囊墊（6），所述氣囊墊（6）固定安裝在支撐板（1）的一側，所述氣囊墊（6）的一側固定安裝有泡沫密封墊（5），所述泡沫密封墊（5）的一側固定安裝有擋水板（4）。

技術總結
本發明涉及水利施工技術領域，具體是一種水利水電施工擋水裝置，包括支撐板，支撐板的一側固定安裝有擋水組件，支撐板的一側開設有放置槽，所述放置槽的內壁轉動安裝有支撐組件，所述支撐板內形成有空腔，所述空腔的內底壁開設有兩個滑孔，兩個所述滑孔內滑動安裝有固定組件；本發明通過驅動電機帶動驅動桿轉動，驅動桿帶動蝸桿轉動，蝸桿帶動驅動絲桿轉動，驅動絲桿帶動驅動板向下運動，驅動板帶動兩個一級加固腳向下運動，使兩個一級加固腳通過錐腳插入渠道的土壤中對支撐板進行加固，并通過齒條帶動轉動齒輪轉動，轉動齒輪帶動轉軸轉動，從而增加兩個一級加固腳的支撐穩定性，達到了將裝置進行快速安裝的效率，提升了裝置的使用便捷性。

技術研發人員：呂曉坤,司維珂,張琦
受保護的技術使用者：淄博市南水北調工程建設管理有限公司
技術研發日：
技術公布日：2025/4/28
