本發明涉及樁基工程，特別是涉及一種樁基工程鋼筋籠防對位偏移裝置及其使用方法。

背景技術：

1、在樁基施工工藝中，鋼筋籠的精確對位乃是保障樁基具備足夠承載力以及結構穩定性的核心要素。于傳統施工流程里，鋼筋籠時常會由于吊裝過程中產生的偏差、孔口定位時出現的誤差，或者土層不均勻沉降等因素，致使其發生偏移狀況，進而對樁基的垂直度造成不良影響。當前，現有技術手段大多采用人工憑借肉眼觀察進行調整，或者借助簡易導向架輔助實施定位操作，但此類方法存在諸多明顯缺陷：人工調整的工作效率極為低下，并且難以確保高精度；導向裝置的固定性能欠佳，無法在鋼筋籠下沉的動態過程中實現適應性調整。

2、鑒于上述技術難題，在現有技術領域涌現出一系列用于樁基工程鋼筋籠防對位偏移的裝置，旨在輔助實現鋼筋籠的精準對位。舉例而言，公開號為cn112459073a的專利公開了一種應用于房建領域的樁基工程鋼筋籠安裝的防對位偏移機構。該機構主要包含定位基座、至少兩個具備可伸縮功能的支撐桿、與支撐桿呈一一對應關系的固定架以及拉索。其中，支撐桿的底部與定位基座穩固連接，固定架連接有可活動套設于支撐桿頂部的固定套，拉索的兩端分別與對應的支撐桿相連接。在定位基座的上方設置有定位套，定位套的外壁連接有分別可滑動套設于各個拉索上的滑動套，定位套的內壁設置有多個能夠沿著其徑向方向進行移動的鋼筋?yuàn)A持頭，并且鋼筋?yuàn)A持頭具有朝向滑動套圓心方向的鋼筋固定槽。此機構能夠快速且高效地完成鋼筋籠的對準與吊裝作業，有效避免因鋼筋籠偏移而導致的損壞現象。

3、然而，在這類鋼筋籠防對位偏移裝置中，普遍采用鋼筋?yuàn)A持頭來實現對鋼筋的夾持操作。目前所采用的鋼筋?yuàn)A持頭大多依靠伸縮電機等電器結構進行控制，這就不可避免地需要額外配備蓄電池、導線等附屬結構。在實際的樁基施工場景中，施工現場環境復雜，如場地泥濘、空間狹窄，這使得導線的布設極為不便，易出現導線磨損、短路等問題，嚴重影響供電穩定性。同時，施工現場的電磁干擾、潮濕環境以及機械振動等因素，也會對電器元件造成損害，導致設備故障頻發。而且，當設備突發故障時，由于無法通過機械結構進行解鎖，會使鋼筋籠的安裝工作被迫中斷，延誤施工進度。此外，額外的電器設備及附屬結構不僅增加了裝置的成本，還加大了設備的維護難度和維護成本。

4、綜上所述，這種依賴電動控制且無法機械解鎖的方式，存在諸多明顯的缺陷，亟待提出一種更可靠、更高效的解決方案，以滿足樁基施工的實際需求。

技術實現思路

1、本發明旨在提供一種樁基工程鋼筋籠防對位偏移裝置及其使用方法，以克服上述情況不足。

2、為了能夠達到上述目的，本發明的第一方面提供了一種樁基工程鋼筋籠防對位偏移裝置，包括：

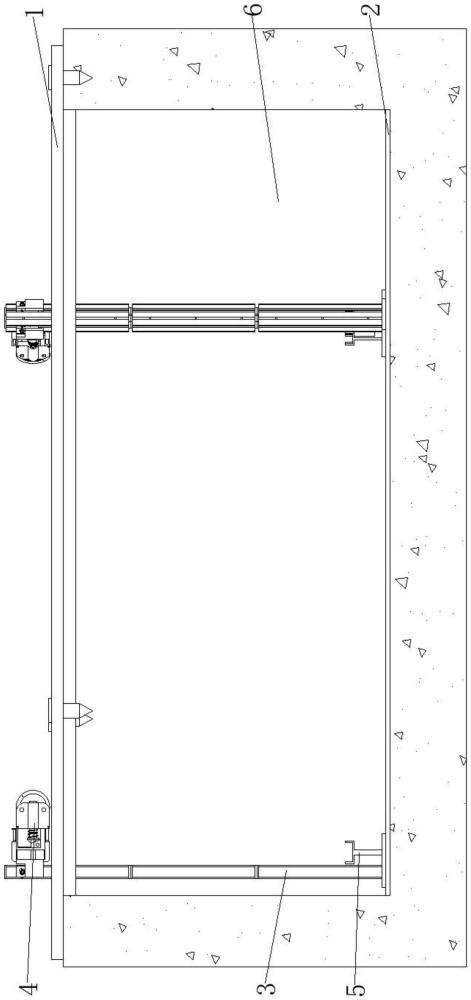

3、呈環狀結構、且用于分別安裝在樁孔上沿和底部的頂基座和底基座；

4、沿樁孔軸線方向設置，兩端分別與所述頂基座和底基座固定連接的多個滑軌，多個所述滑軌沿樁孔軸線方向呈圓周間隔設置；

5、夾持機構，包括一一對應設置的滑動座、卡接座和夾持組件，所述滑動座與滑軌一一對應滑動連接，所述卡接座沿樁孔徑向方向上與所述滑動座滑動連接，所述卡接座遠離所述滑動座的一端與所述夾持組件連接，所述夾持組件用于與鋼筋籠可拆卸連接；以及

6、固定連接在所述底基座上、與多個所述滑軌一一對應設置的多個解鎖件，所述解鎖件用于帶動夾持組件與鋼筋籠解除連接，并帶動所述卡接座和夾持組件朝遠離所述樁孔軸線方向移動。

7、進一步地，所述夾持組件包括：

8、沿所述樁孔徑向方向上滑動貫穿所述卡接座的驅動桿；

9、用于與所述鋼筋籠可拆卸連接，且一端鉸接在所述卡接座上的兩個夾爪，所述驅動桿遠離或靠近所述樁孔軸線方向運動時，兩所述夾爪的另一端相互靠近或遠離，由此能夠分別實現對鋼筋籠的鎖定或解鎖過程。

10、進一步地，所述驅動桿靠近所述樁孔軸線的一端設置有多個環狀凹槽，所述夾爪的一端設置有半齒輪，所述半齒輪與多個所述環狀凹槽嚙合，兩所述夾爪的另一端為可交叉鎖定的圓弧狀。

11、進一步地，

12、所述驅動桿的遠離所述樁孔軸線的一端擋止板，所述擋止板與卡接座之間設置有第一彈性件，所述第一彈性件用于帶動所述擋止板朝遠離所述樁孔軸線方向移動，并帶動兩所述夾爪的另一端相互靠近，能夠?qū)崿F(xiàn)對所述鋼筋籠鎖定；

13、所述驅動桿的外側壁中部設置有定位槽，所述卡接座上設置有卡接組件，所述定位槽與卡接組件可拆卸連接，所述定位槽滑動至與卡接組件連接時，兩所述夾爪的另一端相互遠離，能夠?qū)崿F(xiàn)對所述鋼筋籠解鎖。

14、進一步地，所述定位槽為環形結構；

15、所述卡接組件包括：

16、沿驅動桿垂直的方向滑動連接在所述卡接座內的卡接桿，所述卡接桿的一端設置有弧形槽，所述弧形槽與定位槽相適配；以及

17、第二彈性件，所述第二彈性件用于驅動所述卡接桿朝向所述驅動桿運動。

18、進一步地，所述卡接組件還包括：

19、沿所述驅動桿垂直方向上、所述卡接座內布設有階梯孔，相較于所述階梯孔的小孔、所述階梯孔的大孔設置于靠近驅動桿的一側，所述卡接桿的一端貫穿所述階梯孔的小孔連接有操作桿，所述卡接桿的另一端設置有端頭部并滑動連接在所述階梯孔的大孔內；

20、所述階梯孔大孔內設置有所述第二彈性件，所述第二彈性件的兩端分別與所述階梯孔的大孔端壁和端頭部連接，所述端頭部靠近驅動桿的一端固定連接有卡接板，所述卡接板靠近驅動桿的一端設置有所述弧形槽。

21、進一步地，

22、所述卡接座遠離所述樁孔軸線一端固定設置有滑動架，所述滑動架呈“匚”字型，且開口朝向所述卡接座，包括一體成型的第一豎桿和兩個第一橫桿，所述第一豎桿沿所述樁孔軸線方向設置，所述第一豎桿設置有通孔，且所述第一豎桿滑動連接有解鎖塊，所述解鎖塊有選擇地遮擋所述通孔，所述解鎖塊上設置有第一傾斜面，所述第一傾斜面由上到下朝靠近樁孔軸線方向傾斜，所述第一傾斜面與滑動塊滑動連接，所述擋止板遠離所述樁孔軸線的一端設置有滑動塊，所述滑動塊與所述通孔相對設置，并與所述第一傾斜面滑動連接；

23、所述滑動座與第一橫桿沿所述樁孔軸線方向滑動連接，所述滑動座上固定連接有連接桿的一端，所述連接桿的另一端活動貫穿所述通孔，并有選擇性地與所述解鎖塊抵接；

24、所述驅動桿、擋止板和滑動塊中的至少一個與所述連接桿之間、所述滑動座與滑動架之間、和/或所述滑動座與卡接座之間設置有相互靠近的第三彈性件；

25、所述解鎖件有選擇地帶動所述滑動塊相對于所述第一豎桿向上運動，同步帶動所述驅動桿的定位槽與所述卡接組件卡接，隨后所述解鎖塊與通孔相錯，所述連接桿與滑動塊相靠近。

26、進一步地，所述第三彈性件為以下結構中的至少一個：

27、結構一、所述驅動桿、擋止板和滑動塊中的至少一個設置有第一磁鐵，所述連接桿的另一端設置有第二磁鐵，所述第一磁鐵與第二磁鐵相互吸引；

28、結構二、所述滑動座內嵌設有第一套筒，所述第一橫桿固定連接有第一插桿，所述第一插桿與第一套筒滑動連接，且均沿所述樁孔軸線方向設置，所述第一套筒內設置有第四彈性件，所述第四彈性件用于驅動所述第一插桿朝向所述第一套筒滑動；

29、結構三、所述滑動座內嵌設有第二套筒，所述卡接座固定連接有第二插桿，所述第二插桿與第二套筒滑動連接，且均沿所述樁孔軸線方向設置，所述第二套筒內設置有第五彈性件，所述第五彈性件用于驅動所述第二插桿朝向所述第二套筒滑動。

30、進一步地，所述滑軌包括兩個沿豎直方向設置、且槽口相背設置的槽鋼；

31、所述滑動座設置有兩組行走輪組，兩組行走輪組與兩所述槽鋼一一對應設置，所述行走輪組包括兩個行走輪，且其中至少一個行走輪的內部轉動連接有導向輪，所述導向輪的軸線與行走輪的軸線相垂直，且沿所述樁孔徑向方向設置，所述導向輪與所述槽鋼的腹板滑動連接。

32、相對于現有技術，本發明所述樁基工程鋼筋籠防對位偏移裝置及其使用方法具有以下優勢：

33、本發明摒棄了現有技術中依賴電動控制的鋼筋?yuàn)A持頭，采用純機械式的夾持和解鎖機構。通過驅動桿、夾爪、彈性件和卡接組件的配合，實現了鋼筋籠的鎖定和解鎖操作，無需額外的電器設備(如蓄電池、導線、伸縮電機等)。本發明的機械式結構不受電磁干擾影響，避免了導線磨損、短路等問題，顯著提高了設備在復雜環境下的可靠性。即使在設備突發故障時，也能通過機械結構手動解鎖，避免鋼筋籠安裝工作中斷，確保施工進度不受影響。

34、本發明的第二方面提供了一種基于上述樁基工程鋼筋籠防對位偏移裝置的使用方法，包括以下步驟：

35、將所述頂基座、底基座和多個滑軌進行連接固定，并下放至樁孔中，將所述頂基座與樁孔的上沿進行固定；

36、起吊鋼筋籠使其沿豎直方向設置，并利用多個夾持組件與鋼筋籠的底部進行固定，將滑動座安裝在滑軌上，隨后進行鋼筋籠的下放過程；

37、鋼筋籠下放至樁孔底部，所述解鎖件帶動所述夾持組件與鋼筋籠解除連接；

38、上提所述頂基座、底基座、多個滑軌和夾持組件即可完成鋼筋籠的安裝過程。

39、所述樁基工程鋼筋籠防對位偏移裝置的使用方法與上述樁基工程鋼筋籠防對位偏移裝置相對于現有技術所具有的優勢相同，在此不再贅述。
