本發明涉及庫區橋梁設計施工領域，尤其是一種橋梁耗能筏板式樁基結構及施工方法。

背景技術：

1、對于橋址位于水庫庫區內及水庫影響區范圍內的橋梁，由于受水庫蓄水、水位變化、泄洪等因素的影響，庫區橋梁比普通橋梁在基礎設計、橋墩設計、管養維護等方面都要復雜。如先有橋再建水庫，則需要考慮蓄水對基礎沉降的影響。如先有水庫再建橋，則需要考慮基礎的水中施工問題。當位于地震設防區內時，還要考慮地震作用下橋墩會在庫水環境下振動，具有較大的附加質量。庫區橋梁還需要考慮淤積的影響。另外，對于橋址位于地震高設防烈度區的范圍內的橋梁，即橋址位于抗震設防烈度為8度及以上的地區的橋梁，地震潛在風險高，因此在建筑設計和基礎設施建設中必須遵循更嚴格的抗震標準。

2、對于上述應用場景的橋梁，以高烈度設防區為例，橋梁的樁基如果位于深厚覆蓋層上，則有可能樁基無法進入強度較高的持力層，這樣的話，在地震力的作用下，又樁基、承臺、橋墩以及上部結構構成的橋梁，就成為一個柔性桿上的多質點體系的振動。而橋梁的承臺按照常見設計形式，是按照抗沖剪計算確定的一個實體結構，質量大，剛度大。在這個多質點體系中，勢必會引起應力集中，導致樁頂和墩底的破壞。

技術實現思路

1、本發明所要解決的技術問題是提供一種有效實現橋梁的承臺減震隔震的橋梁耗能筏板式樁基結構及施工方法。

2、本發明解決其技術問題所采用的技術方案是：橋梁耗能筏板式樁基結構，包括由下往上依次設置的樁基、承臺以及橋墩，承臺底部固定設置有耗能墊層，耗能墊層底面與樁基頂面固定連接，耗能墊層底面設置有摩擦耗能層，承臺頂部通過耗能器與橋墩底部固定連接。在實際使用時，承臺底部的耗能墊層在地震時，與周圍土體尤其是承臺下部的土體摩擦耗能，減輕因為承臺質量集中導致的損害。另外，耗能墊層還具有對承臺進行封底的效果。提高了施工的效率。其次，耗能器利用阻尼特性，耗散地震作用下的破壞能量，提高承臺以及整體建筑物的抗震性能。本發明較常規的承臺結構，具有施工方便，重量輕，傳力性能好，有耗能能力，以及便于修復的優勢，尤其在地震高設防烈度區庫區橋梁施工中優勢顯著。

3、作為承臺的一種實施例，可以選擇如下方案：承臺包括承臺外框和縱橫梁，縱橫梁沿水平面方向沿伸設置，縱橫梁設置于承臺外框內，耗能墊層設置于縱橫梁下方。縱橫梁結構的承臺，減輕了質量，且梁與梁之間留有空隙，讓承臺損傷具有快捷修復的條件，便于后期修復。其中，可以在縱橫梁節點處采用ecc現澆，其余部分普通混凝土或ecc預制，節點采用ecc可以極大提升節點韌性和整體抗力。另外，縱橫梁結構的承臺，具有可調剛度設計的結構基礎，承臺不再是一個抗沖剪的實體。由于承臺與耗能墊層構成筏板式結構，可以降低沉降和沉降更均勻。同時，承臺和樁基可聯合調整剛度一致，進而實現剛度比協調。當?shù)卣鸬絹頃r，可以通過縱橫梁開裂的方式，讓承臺進一步的吸收地震的能量，進而降低震害。一般的，可以選擇承臺外框21為矩形結構或者八邊形結構。

4、作為摩擦耗能層的一種實施例，可以選擇如下方案：摩擦耗能層包括波浪形耗能層，波浪形耗能層表面為均勻的波浪形狀，波浪形耗能層沿水平方向設置。波浪形耗能層可以使其上的承臺在地震來臨時，可以小范圍的相對滑動，進而有效地摩擦耗能，降低震害。同樣的，也可以選擇如下方案：摩擦耗能層包括深槽肋形耗能層，深槽肋形耗能層表面為凸臺和凹槽交替設置的結構，凸臺沿豎直方向向下延伸設置。

5、為了穩固的設置耗能器，可以選擇在承臺頂部增設頂板，耗能器底部設置于頂板上。

6、橋梁耗能筏板式樁基施工方法，包括如下步驟：a、樁基設計和施工：根據豎向承載力，初擬樁徑和樁長，隨后在結構整體模型中，進行有限元分析，進而對樁基的樁徑和樁長進行調整，每個承臺對應的樁基的樁徑數量少于或者等于三個；隨后，將樁基設置于深厚覆蓋層；b、承臺以及耗能墊層的施工：首先完成承臺外框的制作，然后將承臺外框下沉至樁基上方，下沉到位后與鋼圍堰連接，隨后抽水和清底；接下來，澆筑耗能墊層進而將承臺底部封底；然后，在承臺外框內綁扎鋼筋完成縱橫梁的澆筑，隨后在縱橫梁頂面澆筑頂板并設置與橋墩連接的橋墩插筋；c、橋墩的施工：在頂板設置耗能器，耗能器上設置橋墩。其中，承臺的外圈兼做圍堰，與上部鋼圍堰留有插槽，結合墊層作為封底，實現自圍堰。且在修復損傷時還可以利用。

7、進一步的是，步驟b中，縱橫梁的澆筑方法為ecc澆筑工藝。ecc澆筑工藝，具有很好的韌性，減輕節點在地震作用下的損傷，具有很好的流動性，可實現自密實，不用振搗。

8、本發明的有益效果是：一、承臺通過承臺底部的耗能墊層和承臺頂部的耗能器，有效耗散地震作用下的破壞能量，減輕了承臺承受的破壞力，進而降低承臺受損風險。二、承臺內部采用縱橫梁結構，讓承臺損傷具有快捷修復的條件，同時，可以通過縱橫梁開裂的方式，讓承臺進一步的吸收地震的能量，進而降低震害。三、通過優化摩擦耗能層的具體結構，提高了摩擦耗能的效果，進一步降低震害。本發明尤其適用于設置于高烈度設防區的橋梁的施工之中。

技術特征：

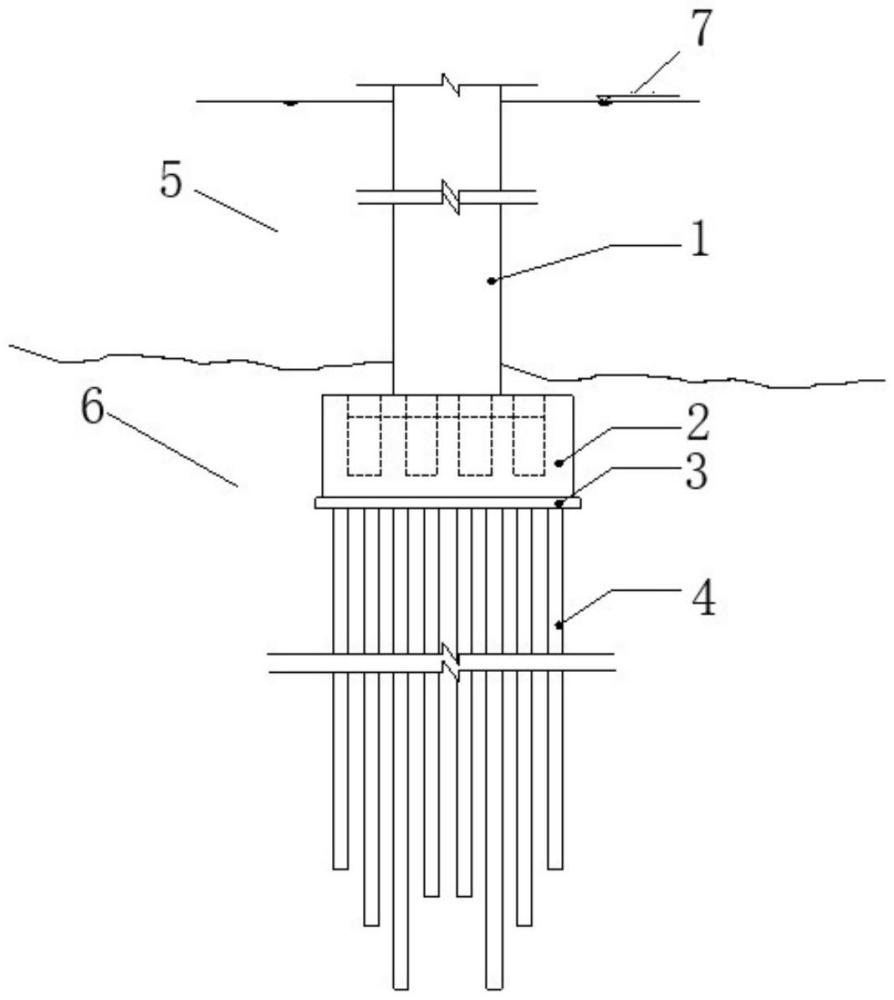

1.橋梁耗能筏板式樁基結構，包括由下往上依次設置的樁基(4)、承臺(2)以及橋墩(1)，其特征在于：承臺(2)底部固定設置有耗能墊層(3)，耗能墊層(3)底面與樁基(4)頂面固定連接，耗能墊層(3)底面設置有摩擦耗能層，承臺(2)頂部通過耗能器與橋墩(1)底部固定連接。

2.如權利要求1所述的橋梁耗能筏板式樁基結構，其特征在于：所述承臺(2)包括承臺外框(21)和縱橫梁(22)，縱橫梁(22)沿水平面方向沿伸設置，縱橫梁(22)設置于承臺外框(21)內，耗能墊層(3)設置于縱橫梁(22)下方。

3.如權利要求1所述的橋梁耗能筏板式樁基結構，其特征在于：承臺外框(21)為矩形結構或者八邊形結構。

4.如權利要求1至3任意一項所述的橋梁耗能筏板式樁基結構，其特征在于：摩擦耗能層包括波浪形耗能層(31)，波浪形耗能層(31)表面為均勻的波浪形狀，波浪形耗能層沿水平方向設置。

5.如權利要求1至3任意一項所述的橋梁耗能筏板式樁基結構，其特征在于：摩擦耗能層包括深槽肋形耗能層(33)，深槽肋形耗能層(33)表面為凸臺和凹槽交替設置的結構，凸臺沿豎直方向向下延伸設置。

6.如權利要求1至3任意一項所述的橋梁耗能筏板式樁基結構，其特征在于：承臺(2)包括設置于頂部的頂板，耗能器底部設置于頂板上。

7.橋梁耗能筏板式樁基施工方法，包括如權利要求1至6任意一項所述的橋梁耗能筏板式樁基結構，其特征在于，包括如下步驟：

8.如權利要求7所述的橋梁耗能筏板式樁基施工方法，其特征在于：步驟b中，縱橫梁(22)的澆筑方法為ecc澆筑工藝。

技術總結
本發明涉及庫區橋梁設計施工領域，尤其是一種有效實現橋梁的承臺減震隔震的橋梁耗能筏板式樁基結構及施工方法，包括由下往上依次設置的樁基、承臺以及橋墩，承臺底部固定設置有耗能墊層，耗能墊層底面與樁基頂面固定連接，耗能墊層底面設置有摩擦耗能層，承臺頂部通過耗能器與橋墩底部固定連接。本發明尤其適用于設置于高烈度設防區的橋梁的施工之中。

技術研發人員：毛穗豐,代富,高立寶,張方,羅建飛,康曉博
受保護的技術使用者：中國電建集團成都勘測設計研究院有限公司
技術研發日：
技術公布日：2025/4/28
