本發明涉及基樁，具體為一種具備減震功能的基樁。

背景技術：

1、基樁又稱樁基礎，由樁和連接于樁頂?shù)某信_共同組成的基礎。若樁身全部埋于土中，承臺底面與土體接觸，則稱為低承臺樁基；若樁身上部露出地面而承臺底位于地面以上，則稱為高承臺樁基。建筑樁基通常為低承臺樁基礎。

2、目前基樁在沉樁時，通過吊機將基樁吊入基坑中，在將基樁吊入后，需要工作人員對基樁進行扶正，避免基樁因基坑底部不平整，出現傾斜的狀態影響使用，不僅降低了整體的工作效率，且基樁具有一定的重量，工作人員在對基樁調整時，較為麻煩，且基樁在放入基坑中時，很容易因自身重量砸擊在基坑內，導致基樁發生損壞，為此我們提出一種具備減震功能的基樁。

技術實現思路

1、本發明的目的在于提供一種具備減震功能的基樁，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種具備減震功能的基樁，包括基樁，所述基樁的底部固定有連接柱，所述基樁上設置有用于對基樁進行輔助固定和定位的支撐組件，所述連接柱上設置有控制支撐組件的從動組件。

3、優選的，所述基樁的表面開設有凹槽。

4、優選的，所述支撐組件包括套筒，所述套筒被基樁貫穿且與基樁轉動連接，所述基樁表面凹槽的里側滑動安裝有滑塊，所述基樁表面凹槽的里側固定有輔助彈簧，所述輔助彈簧遠離基樁的一端與滑塊固定，所述滑塊遠離輔助彈簧的一側鉸接有錨桿，所述錨桿貫穿套筒，所述錨桿上設置有用于提高基樁抗拉拔性能的輔助件，當套筒轉動時，套筒對錨桿進行擠壓，使得錨桿進行擺動，從而插入土中對基樁進行固定支撐，同時可以起到定位的作用，保證基樁在基坑中居中。

5、優選的，所述套筒的表面開設有通孔，可供錨桿穿過，且當套筒轉動時，套筒可以通過表面通孔的里側抵觸錨桿，使得錨桿相較于基樁呈垂直狀態。

6、優選的，所述輔助件包括抵觸桿，所述抵觸桿貫穿錨桿且與錨桿滑動連接，所述抵觸桿遠離滑塊的一側固定有拉桿，所述拉桿遠離抵觸桿的一端固定有彈簧一，所述彈簧一遠離拉桿的一端固定在錨桿的內壁上，所述拉桿的表面鉸接有支桿，所述支桿遠離拉桿的一端與插桿鉸接，所述插桿貫穿錨桿且與錨桿滑動連接，所述錨桿的內壁上固定有輔助板，所述輔助板與插桿滑動連接，當套筒轉動時，套筒抵動錨桿，使得錨桿相較于套筒伸出，抵觸桿抵觸在套筒的內壁上，抵觸桿相較于錨桿發生移動，抵觸桿帶動拉桿一起移動，拉桿可以通過支桿推動插桿伸出錨桿，從而起到輔助固定的作用。

7、優選的，所述從動組件包括壓板，所述壓板的頂部固定有套桿，所述套桿貫穿連接柱的底部且與連接柱滑動連接，所述連接柱的內壁上固定有彈簧二，所述彈簧二遠離連接柱的一端與套桿固定，所述連接柱的內壁上轉動安裝有轉桿，所述轉桿貫穿固定盤和轉盤。

8、優選的，所述轉桿與轉盤固定，所述固定盤固定在連接柱的內壁上，所述固定盤上開設有橫向滑槽，所述轉盤上開設有弧形滑槽，所述固定盤上的橫向滑槽內滑動安裝有l(wèi)型桿，所述l型桿穿過轉盤上的弧形滑槽，所述l型桿貫穿連接柱且與連接柱滑動連接，所述l型桿的頂部固定有連接桿，當轉盤轉動時，轉盤上的弧形滑槽可以抵在l型桿上，使得l型桿沿著固定盤上的橫向滑槽向遠離轉盤中心的一側移動。

9、優選的，所述套桿的頂部開設有凹槽，所述轉桿的表面開設有螺旋狀滑槽，所述套桿頂部凹槽的里側固定有滑桿，所述滑桿遠離套桿的一端滑動安裝在轉桿表面螺旋狀滑槽的里側，當基樁和連接柱放置在基坑內時，在基樁的重力作用下，基樁和連接柱整體下壓，套桿相較于轉桿向上移動，套桿帶著滑桿向上移動，滑桿在轉桿表面的螺旋狀滑槽內向上滑移，使得轉桿可以發生轉動。

10、優選的，所述套筒的底部開設有滑槽，所述連接桿插入套筒底部的滑槽內，當l型桿向遠離轉盤中心的一側移動，l型桿可以帶著連接桿在套筒底部的滑槽內滑動，使得套筒可以發生一定角度的轉動。

11、優選的，所述連接柱的底部固定有彈性伸縮桿，在放置基樁時，可以起到一定的緩沖作用，可以有效的避免基樁直接砸入基坑中，導致基樁損壞。

12、與現有技術相比，本發明提供了一種具備減震功能的基樁，具備以下有益效果：

13、1、該具備減震功能的基樁，通過設置的支撐組件和從動組件，當將基樁放置入基坑后，套筒對錨桿進行擠壓，使得錨桿進行擺動，從而插入土中對基樁進行固定支撐，同時可以起到定位的作用，保證基樁在基坑中居中，進而不需要工作人員手動對基樁進行調整，提高了工作效率。

14、2、該具備減震功能的基樁，通過設置的輔助件，當套筒轉動時，套筒抵動錨桿，使得錨桿相較于套筒伸出，抵觸桿抵觸在套筒的內壁上，抵觸桿相較于錨桿發生移動，抵觸桿帶動拉桿一起移動，拉桿可以通過支桿推動插桿伸出錨桿，從而起到輔助固定的作用。

15、3、該具備減震功能的基樁，通過連接柱底部設置的彈性伸縮桿，在放置基樁時，可以起到一定的緩沖作用，可以有效的避免基樁直接砸入基坑中，導致基樁損壞。

技術特征：

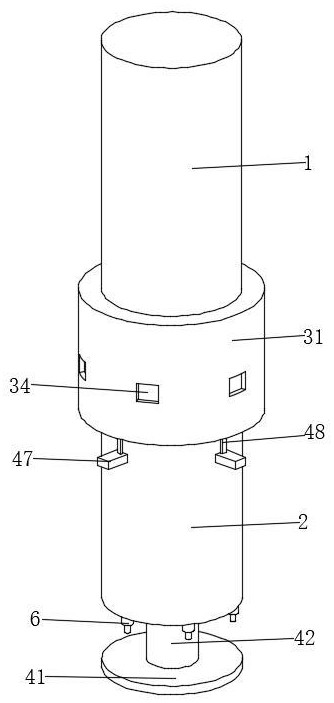

1.一種具備減震功能的基樁，包括基樁（1），其特征在于：所述基樁（1）的底部固定有連接柱（2），所述基樁（1）上設置有用于對基樁（1）進行輔助固定和定位的支撐組件（3），所述連接柱（2）上設置有控制支撐組件（3）的從動組件（4）。

2.根據權利要求1所述的一種具備減震功能的基樁，其特征在于：所述基樁（1）的表面開設有凹槽。

3.根據權利要求2所述的一種具備減震功能的基樁，其特征在于：所述支撐組件（3）包括套筒（31），所述套筒（31）被基樁（1）貫穿且與基樁（1）轉動連接，所述基樁（1）表面凹槽的里側滑動安裝有滑塊（32），所述基樁（1）表面凹槽的里側固定有輔助彈簧（33），所述輔助彈簧（33）遠離基樁（1）的一端與滑塊（32）固定，所述滑塊（32）遠離輔助彈簧（33）的一側鉸接有錨桿（34），所述錨桿（34）貫穿套筒（31），所述錨桿（34）上設置有用于提高基樁（1）抗拉拔性能的輔助件（35）。

4.根據權利要求3所述的一種具備減震功能的基樁，其特征在于：所述套筒（31）的表面開設有通孔。

5.根據權利要求3所述的一種具備減震功能的基樁，其特征在于：所述輔助件（35）包括抵觸桿（351），所述抵觸桿（351）貫穿錨桿（34）且與錨桿（34）滑動連接，所述抵觸桿（351）遠離滑塊（32）的一側固定有拉桿（352），所述拉桿（352）遠離抵觸桿（351）的一端固定有彈簧一（353），所述彈簧一（353）遠離拉桿（352）的一端固定在錨桿（34）的內壁上，所述拉桿（352）的表面鉸接有支桿（354），所述支桿（354）遠離拉桿（352）的一端與插桿（355）鉸接，所述插桿（355）貫穿錨桿（34）且與錨桿（34）滑動連接，所述錨桿（34）的內壁上固定有輔助板（356），所述輔助板（356）與插桿（355）滑動連接。

6.根據權利要求3所述的一種具備減震功能的基樁，其特征在于：所述從動組件（4）包括壓板（41），所述壓板（41）的頂部固定有套桿（42），所述套桿（42）貫穿連接柱（2）的底部且與連接柱（2）滑動連接，所述連接柱（2）的內壁上固定有彈簧二（43），所述彈簧二（43）遠離連接柱（2）的一端與套桿（42）固定，所述連接柱（2）的內壁上轉動安裝有轉桿（44）。

7.根據權利要求6所述的一種具備減震功能的基樁，其特征在于：所述轉桿（44）貫穿固定盤（45）和轉盤（46），所述轉桿（44）與轉盤（46）固定，所述固定盤（45）固定在連接柱（2）的內壁上，所述固定盤（45）上開設有橫向滑槽，所述轉盤（46）上開設有弧形滑槽，所述固定盤（45）上的橫向滑槽內滑動安裝有l(wèi)型桿（47），所述l型桿（47）穿過轉盤（46）上的弧形滑槽，所述l型桿（47）貫穿連接柱（2）且與連接柱（2）滑動連接，所述l型桿（47）的頂部固定有連接桿（48）。

8.根據權利要求7所述的一種具備減震功能的基樁，其特征在于：所述套桿（42）的頂部開設有凹槽，所述轉桿（44）的表面開設有螺旋狀滑槽，所述套桿（42）頂部凹槽的里側固定有滑桿（5），所述滑桿（5）遠離套桿（42）的一端滑動安裝在轉桿（44）表面螺旋狀滑槽的里側。

9.根據權利要求7所述的一種具備減震功能的基樁，其特征在于：所述套筒（31）的底部開設有滑槽，所述連接桿（48）插入套筒（31）底部的滑槽內。

10.根據權利要求1所述的一種具備減震功能的基樁，其特征在于：所述連接柱（2）的底部固定有彈性伸縮桿（6）。

技術總結
本發明涉及基樁技術領域，且公開了一種具備減震功能的基樁，包括基樁，所述基樁的底部固定有連接柱，所述基樁上設置有用于對基樁進行輔助固定和定位的支撐組件，所述連接柱上設置有控制支撐組件的從動組件，所述基樁的表面開設有凹槽，所述支撐組件包括套筒，所述套筒被基樁貫穿且與基樁轉動連接，所述基樁表面凹槽的里側滑動安裝有滑塊，該具備減震功能的基樁，通過設置的支撐組件和從動組件，當將基樁放置入基坑后，套筒對錨桿進行擠壓，使得錨桿進行擺動，從而插入土中對基樁進行固定支撐，同時可以起到定位的作用，保證基樁在基坑中居中，進而不需要工作人員手動對基樁進行調整，提高了工作效率。

技術研發人員：賴振學,畢傲然
受保護的技術使用者：中力（福建）新能源技術集團有限公司
技術研發日：
技術公布日：2025/4/24
