本發明涉及雨污水分流，具體涉及一種雨污水分流智能控制裝置及方法。

背景技術：

1、雨污水分流智能控制裝置廣泛應用于現代雨污水管網系統中，該智能控制裝置通過監測降雨量，智能判斷雨污水分流的時機與方式，其核心功能是通過精確的分流控制，阻止暴雨時的雨水和污水交匯，避免污水溢流污染環境，減輕污水處理廠的負荷；

2、現有的雨污水分流智能控制裝置通常只能夠根據雨量大小將雨水切換導入污水管道或雨水管道，在小雨時，污水管道無溢流風險，智能控制裝置會直接將路面雨水導入污水管道，由于雨水可以作為一種可再生的水資源，能夠用于灌溉、沖洗等非飲用目的，因此長期的將雨水直接導入污水管道而沒有經過有效回收利用，既增加了污水處理負擔，也可能造成雨水資源的浪費；

3、在大雨時，污水管道存在溢流風險，智能控制裝置會直接將路面雨水導入雨水管道，然而在極端天氣或暴雨時，降水量有可能超出雨水管道的承載能力，這會導致雨水管道內水流積壓、流速過慢，從而增加雨水管道溢流的概率，這不僅會導致路面積水，還可能引發城市內澇，影響交通、居民生活；

4、因此，發明一種雨污水分流智能控制裝置及方法很有必要。

技術實現思路

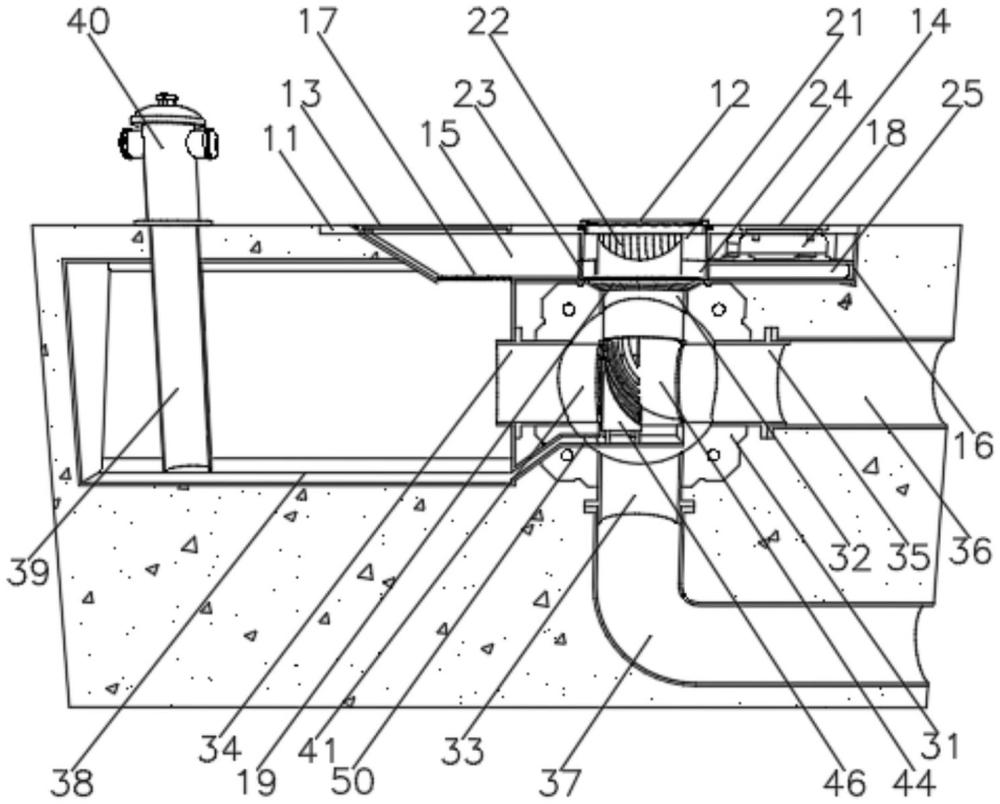

1、為了實現上述目的，本發明提供如下技術方案：一種雨污水分流智能控制裝置，包括集成蓋板，所述集成蓋板嵌入安裝在地面上，所述集成蓋板底面中部固定安裝有下水管，所述下水管下方設置有分流殼體，所述分流殼體頂面安裝有下水管接頭，所述下水管接頭上端與下水管下端固定連接，下水管接頭上端內壁固定安裝有第二濾網，所述集成蓋板底面一側安裝有雜物艙，所述集成蓋板底面另一側安裝有中控艙，所述中控艙中部安裝有橫隔板，所述中控艙內橫隔板頂面固定安裝有中控裝置，所述中控裝置用于接收降水信號并根據降水量大小輸出控制指令，所述中控艙內橫隔板底面安裝有推送裝置，所述推送裝置用于將下水管內的垃圾雜物推送進雜物艙，所述分流殼體底面安裝有雨水管接頭，所述雨水管接頭遠離分流殼體的一端連接有雨水管，所述分流殼體靠近中控艙的一側固定安裝有污水管接頭，所述污水管接頭遠離分流殼體的一端連接有污水管，所述分流殼體靠近雜物艙的一側固定安裝有蓄水箱接頭，所述蓄水箱接頭遠離分流殼體的一端連接有蓄水箱，所述分流殼體中央轉動安裝有分流組件，所述分流組件用于在小雨時將下水管內的水導入污水管同時截留部分導入蓄水箱，所述分流組件還用于在暴雨時將下水管內的水導入雨水管并且在雨水反溢時將雨水預存至蓄水箱。

2、優選的，所述下水管內壁垂直于雜物艙和中控艙的兩側固定安裝有導流側板，所述下水管下端靠近雜物艙和中控艙的兩側設置有缺口，所述下水管靠近雜物艙一側的缺口頂面轉動安裝有若干擋板，所述擋板的轉軸處安裝有扭簧，所述擋板轉軸處的扭簧用于驅動擋板閉合下水管靠近雜物艙一側的缺口。

3、優選的，所述推送裝置包括推板，所述推板設置在下水管靠近中控艙一側的缺口內，所述推板靠近中控艙的一側頂部設置有凸板，所述推板上端的凸板延伸至中控艙內的隔板下側，所述中控艙內部底面固定安裝有液壓桿，所述液壓桿與中控裝置電性連接，所述液壓桿輸出端固定連接推板靠近中控艙的一側，所述液壓桿用于推動推板從第二濾網頂面滑過并頂開擋板。

4、優選的，所述分流組件包括旋轉內芯，所述旋轉內芯轉動安裝在分流殼體內部中央，所述分流殼體外壁一側固定安裝有電機，所述電機與中控裝置電性連接，所述電機輸出端貫穿分流殼體并與旋轉內芯固定連接，所述旋轉內芯靠近下水管接頭、雨水管接頭、蓄水箱接頭和污水管接頭的四周均設置有通孔，所述旋轉內芯四周的通孔分別與下水管接頭、雨水管接頭、蓄水箱接頭和污水管接頭連通。

5、優選的，所述分流組件包括矩形套殼，所述矩形套殼嵌入安裝在旋轉內芯內部中央，所述矩形套殼上下兩側設置有方口，所述矩形套殼靠近蓄水箱接頭和污水管接頭的兩側設置有圓口，所述矩形套殼四周的方口和圓口分別連通旋轉內芯四周的通孔。

6、優選的，所述分流組件包括導流器，所述導流器固定安裝在矩形套殼內，所述導流器內部設置有通道，所述導流器內部通道兩端分別連通矩形套殼頂面方口和矩形套殼靠近污水管接頭的圓口，所述導流器內部通道靠近蓄水箱接頭的一側轉彎處固定安裝有槽板，所述槽板表面開設有水槽。

7、優選的，所述矩形套殼正下方的旋轉內芯內壁設置有凹槽，所述旋轉內芯內壁凹槽內滑動安裝有浮板，所述浮板頂面四角固定安裝有連桿，所述連桿上端固定安裝有密封器，所述密封器頂面排列安裝有若干插板，所述插板能夠向上插入并密封槽板表面的水槽，所述旋轉內芯內壁凹槽底面一側連接有導管，所述導管貫穿分流殼體并與蓄水箱底部連接。

8、優選的，所述下水管上方的集成蓋板中央安裝有下水井蓋，所述下水井蓋側面設置有若干排水口，所述雜物艙上方的集成蓋板表面安裝有雜物蓋板，所述中控裝置上方的集成蓋板表面安裝有防水蓋板。

9、優選的，所述蓄水箱頂面一側與雜物艙底部固定連接，所述雜物艙底面連接蓄水箱的部分固定安裝有第一濾網，所述蓄水箱上方的地面固定安裝有消防栓，所述消防栓底部連接有取水管，所述取水管向下插入蓄水箱內部。

10、一種雨污水分流智能控制裝置的使用方法，包括s1-s5，

11、s1、啟動所述中控裝置實時接收氣象站發送的降水信號，所述中控裝置根據接收到的降水信號判斷降水量大小并做出不同反應；

12、s2、當所述中控裝置根據降水信號判斷降水量較小時，所述中控裝置向電機發送控制指令，所述電機驅動旋轉內芯旋轉，所述旋轉內芯帶動矩形套殼及導流器轉動使導流器內部通道兩端分別朝向下水管接頭和污水管接頭，同時所述密封器受重力影響下沉并帶動插板向下脫出槽板的水槽內，此時地表的雨水經過所述下水井蓋進入下水管，所述下水管內的雨水穿過第二濾網進入下水管接頭并沿導流器內部通道流入污水管接頭接著匯入污水管，同時部分的雨水穿過所述槽板的水槽并流入蓄水箱接頭接著匯入蓄水箱，隨著所述蓄水箱內的水逐漸上漲并沿導管灌入旋轉內芯內壁凹槽，所述浮板隨著水位上浮并帶動連桿推動密封器向上，所述密封器帶動插板向上插入槽板的水槽內，使槽板密封，蓄水箱停止進水；

13、s3、當所述中控裝置根據降水信號判斷降水量較大時，所述中控裝置向電機發送控制指令，所述電機驅動旋轉內芯旋轉，所述旋轉內芯帶動矩形套殼及導流器轉動使導流器內部通道兩端分別朝向下水管接頭和蓄水箱接頭，同時旋轉內芯封閉污水管接頭，此時地表的雨水經過所述下水井蓋進入下水管，所述下水管內的雨水穿過第二濾網進入下水管接頭并沿導流器穿過槽板的水槽進入雨水管接頭接著匯入雨水管，當雨水管內壓力過大發生溢流時，溢出的水會先進入導流器接著從蓄水箱接頭灌入蓄水箱內，以緩解雨水管內的壓力；

14、s4、在相關人員需要取水用水時，通過開啟所述消防栓，經所述取水管從蓄水箱內抽取預存的雨水即可進行道路的沖洗或綠化的澆灌工作；

15、s5、所述中控裝置根據降水信號判斷降水量大小并向液壓桿發送控制指令，使所述液壓桿的工作頻率與降水量成正比，啟動所述液壓桿推動推板推出，所述推板將第二濾網表面的攔截的雜質推送至雜物艙內，之后工作人員按一定周期開啟所述雜物蓋板并對雜物艙進行清理即可。

16、本發明的有益效果是：通過中控裝置實時接收氣象站發送的降水信號，并根據接收到的降水信號判斷降水量大小并作出不同反應；在小雨時，中控裝置控制分流殼體內的分流組件將從地表流入下水管內的雨水導入污水管，同時截留部分導入蓄水箱，蓄水箱內的雨水能夠用于灌溉、沖洗等非飲用目的，以達到回收利用部分雨水的效果，既減輕了污水處理負擔，也減少了雨水資源的浪費；在暴雨時，中控裝置控制分流殼體內的分流組件將從地表流入下水管內的雨水切換導入雨水管，若雨水管內壓力過大，管內的雨水能夠經過分流組件流入并預存至蓄水箱，以達到釋放雨水管道內壓力，緩解雨水管道溢流的效果，避免了路面因溢流產生積水而產生城市內澇，有效降低了暴雨對城市交通和居民生活影響。
