本發明涉及閘門結構，具體為一種水利工程用閘門結構及其使用方法。

背景技術：

1、水利工程用閘門是控制水流、調節水位、管理水體流動的關鍵設備，廣泛應用于水壩、水庫、河流等水利設施中，主要用于防止洪水、調節水流、灌溉等多種功能。

2、專利公告號為cn220503823u的專利涉及一種水利工程用閘門結構，包括混凝土水渠，所述混凝土水渠上固定安裝有安裝架；所述安裝架上固定安裝有液壓缸，所述液壓缸驅動桿上固定安裝有與混凝土水渠適配的閘門，所述閘門的內部開設有通口，所述通口的內部設有自適配混凝土水渠傾斜度的過濾機構，所述閘門上開設有排液口，所述排液口受過濾機構移動而調節通過水的量，所述閘門迎水面的底部設有受閘門上移而對雜物進行打撈的打撈機構，該專利提出一種水利工程用閘門結構，通過設有過濾機構和打撈機構，在閘門向上移動時，以自適配混凝土水渠內壁，以將漂浮物打撈出，利于閘門的及時開啟，同時增加清理漂浮物的便捷性。

3、上述專利中，具有利于閘門及時打開的效果，通過設置過濾機構和打撈機構，在閘門向上移動時，將漂浮物打撈出，利于閘門的及時開啟，同時增加清理漂浮物的便捷性，但是在打撈雜物的過程中，由于閘門的開啟會加速水流的流動，導致過濾機構收集的漂浮物被水流沖走，需要反復操作打撈機構，增加了打撈過程的復雜性和時間成本，降低了整個清理過程的效率。

技術實現思路

1、針對現有技術的不足，本發明提供了一種水利工程用閘門結構及其使用方法，解決了上述背景技術中提出的問題。

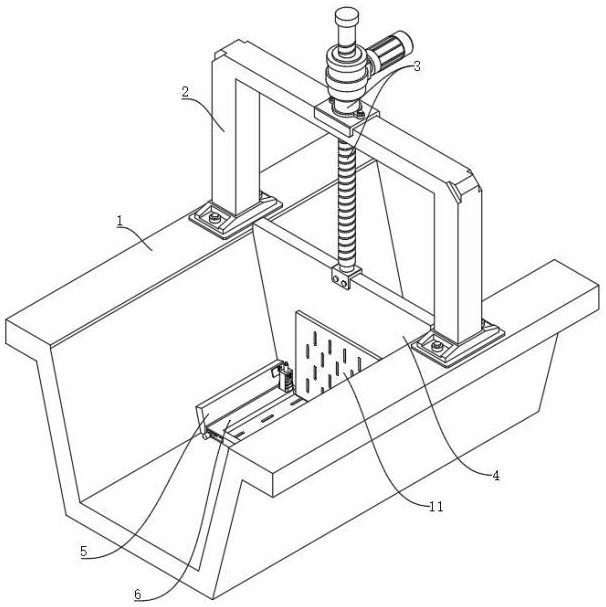

2、為實現以上目的，本發明通過以下技術方案予以實現：一種水利工程用閘門結構，包括混凝土水渠，所述混凝土水渠的頂部固定安裝有支撐架，所述支撐架的頂部設置有驅動機構，所述驅動機構的輸出端固定安裝有閉合門，啟動驅動機構，驅動機構的輸出端驅動閉合門向上移動，閉合門在移動中和混凝土水渠接觸的面分離，所述閉合門的表面固定安裝有裝載板，所述裝載板的表面開設有限位槽，還包括除雜裝置；其中，所述除雜裝置包括打撈板、推桿、一號彈簧、限位桿、旋轉軸、轉動板、齒輪、銜接框、t形板、二號彈簧和若干齒塊，t形板在移動時對二號彈簧施加的拉力逐漸減小，使得形變的二號彈簧復原帶動t形板向下移動，所述打撈板滑動安裝在裝載板的表面，所述推桿滑動貫穿在打撈板的內外壁，所述一號彈簧設置在推桿與打撈板之間，所述限位桿固定安裝在推桿靠近限位槽的一面，所述旋轉軸轉動貫穿在打撈板的內外壁，所述轉動板固定安裝在旋轉軸的圓周面，所述齒輪固定安裝在旋轉軸的圓周面，所述銜接框固定貫穿在打撈板的頂部，所述t形板滑動安裝銜接框的內壁，所述二號彈簧設置在t形板與打撈板之間，若干所述齒塊固定安裝在t形板靠近齒輪的一面，所述打撈板的表面開設有一號孔槽，所述t形板滑動貫穿在打撈板的內外壁，裝載板移動帶動打撈板向上移動，打撈板移動帶動銜接框向上移動，銜接框移動帶動t形板向上移動，所述齒輪與齒塊嚙合。

3、根據上述技術方案，所述限位桿滑動貫穿在打撈板靠近限位槽的一面，所述限位桿的圓周面與限位槽的內壁接觸，限位桿在移動中和限位槽接觸的面分離，使得裝載板對打撈板施加的限位解除，所述轉動板與閉合門接觸，所述轉動板靠近閉合門的一面開設有矩形槽，所述轉動板的表面開設有二號孔槽，轉動板與打撈板移動到水面上時，打撈板與轉動板內部的水通過一號孔槽與二號孔槽排出。

4、根據上述技術方案，所述旋轉軸與打撈板之間設置有一號渦卷彈簧，旋轉軸轉動的同時，形變的渦卷彈簧復原為旋轉軸轉動提供額外的動力，所述t形板的底部與混凝土水渠接觸。

5、根據上述技術方案，所述防護裝置包括搭載框、升降桿、三號彈簧、套環、接觸塊、門形框、轉動桿、弧形片和梳齒板，升降桿移動帶動套環向下移動，套環移動帶動接觸塊向下移動，同時套環移動帶動門形框向下移動，所述搭載框固定安裝在銜接框的表面，所述升降桿滑動貫穿在搭載框的內外壁，所述三號彈簧設置在升降桿與搭載框之間，所述套環固定安裝在升降桿的圓周面，所述接觸塊固定安裝在套環的圓周面，所述門形框固定安裝在套環的圓周面，所述轉動桿轉動貫穿在門形框的圓周面，所述弧形片固定安裝在轉動桿的圓周面，所述梳齒板固定安裝在搭載框的內壁，所述升降桿的底部與t形板的頂部接觸，二號彈簧帶動t形板向下移動時，t形板對升降桿施加的支撐力逐漸減小，使得形變的三號彈簧開始復原，所述轉動桿與門形框之間設置有二號渦卷彈簧，轉動桿在轉動中拉伸二號渦卷彈簧，二號渦卷彈簧受到拉伸發生形變。

6、根據上述技術方案，所述門形框靠近弧形片的一面開設有弧面一，所述弧面一與弧形片的曲面接觸，梳齒板移動對弧形片的曲面施加壓力，弧形片受到壓力的影響向下轉動，弧形片在轉動中和弧面一分離，所述接觸塊遠離套環的一面開設有弧面二。

7、根據上述技術方案，所述穩固裝置包括固定板、橡膠板、伸縮桿、四號彈簧、聯動片、卡塊、彈片和卡板，形變的四號彈簧在自身彈性的作用下對橡膠板施加推力，橡膠板受到的推力的影響與混凝土水渠緊密接觸，所述固定板固定貫穿在裝載板的內外壁，所述橡膠板滑動貫穿在固定板靠近混凝土水渠的一面，所述伸縮桿滑動貫穿在固定板的內外壁，所述四號彈簧設置在伸縮桿與橡膠板之間，所述聯動片固定安裝在伸縮桿遠離橡膠板的一面，所述卡塊滑動貫穿在伸縮桿的圓周面，所述彈片設置在卡塊與伸縮桿之間，所述卡板固定安裝在固定板靠近卡塊的一面，所述聯動片遠離伸縮桿的一面開設有弧面三，所述弧面三與弧面二接觸，聯動片向下移動和接觸塊接觸，弧面二對移動中的弧面三施加壓力，聯動片受到壓力的影響向橡膠板方向移動，所述橡膠板與混凝土水渠接觸。

8、根據上述技術方案，所述橡膠板靠近混凝土水渠的一面開設有防滑槽，所述卡塊的頂部開設有弧面四，卡塊的弧面四在移動中和卡板的斜面一接觸，斜面一對移動中的弧面四施加阻力，卡塊受到阻力的影響向伸縮桿方向移動，所述卡板的底部開設有斜面一。

9、根據上述技術方案，所述卡板的表面開設有卡槽，所述卡槽的內壁與卡塊接觸，形變的彈片復原帶動卡塊向上移動，卡塊在移動中和卡槽的內壁接觸，使得四號彈簧保持形變狀態。

10、一種水利工程用閘門結構的閘門使用方法，使用上述的一種水利工程用閘門結構，包括以下步驟：

11、步驟一：需要打開閉合門時，啟動驅動機構，驅動機構的輸出端驅動閉合門向上移動，閉合門在移動中和混凝土水渠接觸的面分離；

12、步驟二：閉合門移動帶動裝載板向上移動，裝載板移動帶動打撈板向上移動，打撈板移動帶動收集到的異物向上移動；

13、步驟三：轉動板向打撈板方向移動，轉動板轉動到預定位置后停止轉動，轉動板與打撈板的內壁接觸，使得轉動板對收集到的異物進行按壓；

14、步驟四：轉動板移動出水面時對水面上漂浮的異物進行收集，當打撈板移動到水面上時，打撈板與轉動板內部的水通過一號孔槽與二號孔槽排出，操作人員對收集到的異物進行收集處理。

15、本發明提供了一種水利工程用閘門結構，具備以下有益效果：

16、（1）該水利工程用閘門結構，限位桿和限位槽分離，使得裝載板對打撈板施加的限位解除，通過設置一號彈簧，保證限位桿穩定與限位槽接觸，避免了因限位失效而導致的安全隱患，同時方便操作人員快速拆卸打撈板，提升工作的效率，同時轉動板與打撈板的內壁接觸，轉動板對收集到的異物進行按壓，通過轉動板對打撈板內的異物施加壓力，防止水流迅速流動時帶走異物，提高收集的效果，還能避免阻塞，確保閉合門打開后水流通暢。

17、（2）該水利工程用閘門結構，弧形片和梳齒板間歇碰撞產生連續性的振動，通過梳齒板將碰撞產生振動傳遞給t形板，減少水下異物對t形板運動的阻礙，防止外部異物或阻力導致的運動卡滯問題，從而提高t形板運動的穩定性和流暢性，同時梳齒板和弧形片的曲面接觸時，弧形片向下轉動化解碰撞，通過閉合門關閉過程中，減少弧形片與梳齒板之間不必要的碰撞，有效提高振動釋放的準確性，從而降低弧形片與梳齒板之間的磨損。

18、（3）該水利工程用閘門結構，形變的四號彈簧對橡膠板施加推力，橡膠板與混凝土水渠緊密接觸，通過閉合門關閉時，四號彈簧施加的力確保橡膠板與混凝土水渠之間緊密接觸，有助于提高閉合門在水下的穩定性，卡塊在移動中和卡槽的內壁接觸，使得四號彈簧保持形變狀態，通過弧面二與弧面三接觸，實現卡塊自動對伸縮桿施加限位，并用卡塊的限位作用來提高橡膠板與混凝土水渠接觸的穩定性，從而提高橡膠板的實用性。
