本申請涉及水利清淤疏浚設備，尤其涉及一種用于水利工程的清淤設備。

背景技術：

1、在水利工程建筑的建設以及運行過程中或者部分河道的治理作業中，需要利用清淤設備對水閘涵區域或河道內的水體進行淤泥以及石塊的清理作業。在清淤作業的過程中，需要利用抽淤泵配合抓斗機構將水中的淤泥和石塊清理出來并分別處理，抽淤泵包括泵體和抽淤管道，抽淤泵通常設置于水下行走機構上或者設置于挖掘設備的提升臂上，將管道的進淤端置于水體內將水體內的淤泥進行抽取，同時管道進淤端處設置有過濾網，將水體中的石塊過濾出來以避免管道堵塞和泵體的正常運行，通過抓斗機構將剩余的石塊抓取出來，完成清淤作業。

2、但傳統的清淤設備在使用的過程中，抓斗機構的抓取作業和抽淤作業難以同時進行，以避免作業相互干擾，同時抓斗機構難以連續性作業抓取石塊，單次抓取的石塊量有限且容易抓取目標位置的石塊不完全，需要后續配合人工進行潛水清理，將石塊放到吊籠內再吊出水體，導致對石塊和淤泥清理作業過程復雜且效率降低，浪費人力物力。

技術實現思路

1、本申請提出了一種用于水利工程的清淤設備，具備將水體中的淤泥和石塊分離清理、能夠連續性作業的優點，用以解決需要多種清淤設備的問題。

2、為達到上述目的，本申請采用如下技術方案：一種用于水利工程的清淤設備，包括封閉筒，所述封閉筒的一側固定連接有進淤筒，所述封閉筒的內側設置有過濾器，所述過濾器用于過濾封閉筒內的淤泥混合液，所述淤泥混合液通過進淤筒、過濾器后進入到封閉筒與過濾器之間的腔體內，所述封閉筒頂部的一側固定連接有連接管，所述連接管用于連通抽淤泵與封閉筒；

3、所述封閉筒的一側固定連接有收集箱，所述收集箱的一側開設有連接口，所述過濾器的內側活動設置有主動軸，所述主動軸的軸體外側固定連接有絞龍，在抽淤泵進行抽淤時，所述絞龍將淤泥混合液導向收集箱，過濾器的不同部分接觸淤泥混合液、對淤泥混合液進行過濾，所述絞龍將石塊強制導向收集箱。

4、本發明有益效果如下：

5、本申請提供的一種用于水利工程的清淤設備，通過主動軸帶動絞龍轉動，在抽淤泵通過連接管進行抽淤的同時，絞龍轉動配合導入淤泥混合液，淤泥混合液經過過濾器后被抽淤泵抽出，絞龍將淤泥混合液中的石塊強制導向收集箱，便于后續分別處理，以及避免石塊擁堵過濾器處，實現了在連續清淤作業的同時將淤泥與石塊分離并分別收集的效果。

技術特征：

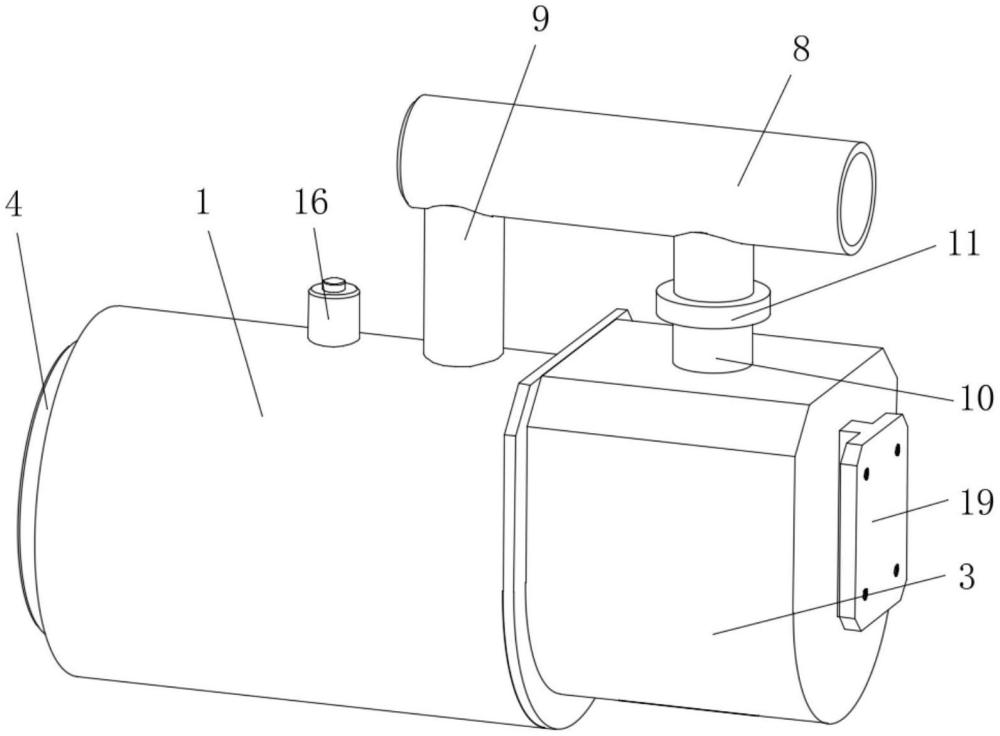

1.一種用于水利工程的清淤設備，其特征在于，包括封閉筒(1)，所述封閉筒(1)的一側固定連接有進淤筒(4)，所述封閉筒(1)的內側設置有過濾器(2)，所述過濾器(2)用于過濾封閉筒(1)內的淤泥混合液，所述淤泥混合液通過進淤筒(4)、過濾器(2)后進入封閉筒(1)與過濾器(2)之間的腔體內，所述封閉筒(1)頂部的一側固定連接有連接管(9)，所述連接管(9)用于連通抽淤泵與封閉筒(1)；

2.根據權利要求1所述的一種用于水利工程的清淤設備，其特征在于，所述連接管(9)的一端固定連接有抽淤管(8)，所述連接管(9)通過抽淤管(8)與抽淤泵連接，所述收集箱(3)的頂部固定連接有分流管(10)，所述分流管(10)的一端與抽淤管(8)固定連接，所述分流管(10)連接抽淤管(8)和收集箱(3)，所述收集箱(3)的頂部固定設置有濾網(17)，所述分流管(10)的管身固定設置有流量調節閥(11)。

3.根據權利要求2所述的一種用于水利工程的清淤設備，其特征在于，所述過濾器(2)包括筒體(201)和弧形濾板(202)，所述弧形濾板(202)與筒體(201)滑動連接，所述絞龍(7)的螺旋葉直徑小于筒體(201)的內徑，所述封閉筒(1)的頂部固定設置有電磁鐵(16)，所述弧形濾板(202)的板身開設有用于淤泥通過的濾孔，所述弧形濾板(202)的外側固定設置有與電磁鐵(16)位置對應的三號磁塊(15)，所述三號磁塊(15)與電磁鐵(16)之間的作用力為斥力，所述過濾器(2)的外側設置有復位機構(5)，所述復位機構(5)用于在撤去電磁鐵(16)與三號磁塊(15)作用力后帶動弧形濾板(202)復位。

4.根據權利要求3所述的一種用于水利工程的清淤設備，其特征在于，所述復位機構(5)包括一號磁塊(501)和二號磁塊(503)，所述一號磁塊(501)與筒體(201)固定連接，所述二號磁塊(503)與弧形濾板(202)固定連接，所述一號磁塊(501)和二號磁塊(503)之間的作用力為斥力，所述一號磁塊(501)的一側固定連接有限位塊(502)，所述限位塊(502)呈t字形，用于限制二號磁塊(503)相對一號磁塊(501)的活動范圍。

5.根據權利要求3所述的一種用于水利工程的清淤設備，其特征在于，所述流量調節閥(11)設置為電磁比例閥且以串聯的方式與電磁鐵(16)電性連接，所述電磁比例閥的開度隨著電流的增加而增加。

6.根據權利要求4所述的一種用于水利工程的清淤設備，其特征在于，所述二號磁塊(503)的數量設置為若干個且關于弧形濾板(202)的軸線呈對稱布置于弧形濾板(202)的兩側，所述一號磁塊(501)的數量與二號磁塊(503)的數量相適配且位置相對應，所述電磁鐵(16)與三號磁塊(15)之間的斥力大小能夠大于一號磁塊(501)和二號磁塊(503)之間的斥力合力的大小。

7.根據權利要求2所述的一種用于水利工程的清淤設備，其特征在于，所述收集箱(3)的一側固定連接有支撐桿(21)，所述支撐桿(21)的一端固定連接有固定箱(12)，所述支撐桿(21)的數量設置為若干個，所述固定箱(12)的內側固定設置有驅動電機(14)，所述驅動電機(14)的輸出端與主動軸(13)傳動連接。

8.根據權利要求7所述的一種用于水利工程的清淤設備，其特征在于，所述固定箱(12)內的一側設置有傳動機構(6)，所述封閉筒(1)和進淤筒(4)均與筒體(201)轉動連接，所述傳動機構(6)用于帶動筒體(201)轉動。

9.根據權利要求8所述的一種用于水利工程的清淤設備，其特征在于，所述傳動機構(6)包括支撐軸(601)和外傳動軸(605)，所述支撐軸(601)與固定箱(12)轉動連接，所述支撐軸(601)的一端固定套接有二號齒輪(603)，所述支撐軸(601)中部位置處固定套接有三號齒輪(604)，所述主動軸(13)的一端固定套接有一號齒輪(602)，所述外傳動軸(605)與主動軸(13)轉動套接；

10.根據權利要求1所述的一種用于水利工程的清淤設備，其特征在于，所述收集箱(3)的一側固定連接有安裝板(19)，所述進淤筒(4)的一側固定連接有固定桿(18)，所述固定桿(18)的一端固定連接有軸套，所述軸套與主動軸(13)轉動套接，所述固定桿(18)的數量設置為若干個。

技術總結
本申請涉及水利清淤疏浚設備技術領域，且公開了一種用于水利工程的清淤設備，包括封閉筒，所述封閉筒的一側固定連接有進淤筒，所述封閉筒的內側設置有過濾器，所述過濾器用于過濾封閉筒內的淤泥混合液，所述淤泥混合液通過進淤筒、過濾器后進入封閉筒與過濾器之間的腔體內。本發明通過絞龍配合在過濾器內側輸送淤泥混合液，淤泥通過抽淤泵抽出，過濾出的石塊通過絞龍強制輸送到收集箱內進行收集，間隔額定時間通過調節流量調節閥的開度并減小絞龍轉速，調節連接管和分流管的淤泥流量分配以及減少進淤量，增加分流管的流量，同時使進入到收集箱內的淤泥混合液中水含量增加，利用水流帶走收集箱內可能聚集的淤泥，保證該清淤設備使用的可靠性。

技術研發人員：章文徽
受保護的技術使用者：合肥左心科技有限公司
技術研發日：
技術公布日：2025/4/24
