本發明屬于水利水電工程施工導截流，涉及一種降低山區陡坡河道截流落差的截流布置方法及系統。

背景技術：

1、1、截流的定義；

2、在河道上修筑圍堰過程中，截斷河道水流而迫使河水改道從已建的導流泄水建筑物或預留通道宣泄至下游，稱為截流。國內外水利水電工程河道截流方法可歸納為兩大類：一是戧堤法截流，即直接在河道流水拋筑戧堤截流；二是無戧堤法截流，即采用不修筑戧堤的方法將河道水流截斷，如爆破截流、下閘截流等。河道截流應用最多的是戧堤法截流，戧堤法主要可歸納為平堵和立堵兩種截流方案，此外還有平堵和立堵結合的混合截流方式。

3、2、常用的采用截流布置優化降低截流落差的方法如下；

4、（1）寬戧截流；

5、為了分散落差，有的工程采用寬戧堤截流。某工程截流流量3090?m3/s，最終落差1.5?m。截流戧堤原擬采用9.0?m寬，因石料流失量大，后改為76.0m寬戧堤進占，從而分散了落差，大大削減了龍口流速，在困難區段僅用0.5~1.0t塊石取得成功。

6、（2）雙戧堤或多戧堤截流；

7、為了改善截流條件，國外若干工程對于高落差大流量河道采用雙戧堤或多戧堤等措施。

8、最終落差超過3.5?m的截流工程，適宜采用雙戧堤或多戧堤立堵截流，可分擔落差，降低截流難度。當采用雙戧堤進占時，每個戧堤承擔的落差僅相當于單戧堤截流的60%，由于水深有所壅高，對于淺水河床可以避免在最后階段之前出現臨界的困難條件。當戧堤很長或道路增加很多時，為了改善截流條件，亦可在困難的最后階段將戧堤分成幾條，以形成多戧堤截流的條件。

9、雙戧堤截流，除普遍采用立堵進占形式外，少量也采用雙戧堤平堵以分擔落差，

10、從水力條件出發，雙戧堤或多戧堤之間需具備一定條件，即河床在雙戧堤或多戧堤之間應為緩坡，下戧堤應位于上戧堤的回流區范圍內，下戧堤突出的長度應超出上戧堤的回流區邊線以外，否則將徒勞無益或收效甚微。

11、（3）河床平拋護底；

12、當河床有深厚的易沖刷的覆蓋層時，為避免沖刷，常在龍口部位平拋護底，護底常用大塊石。當覆蓋層為細砂時，也可用柔性材料（如柴排等）或先拋砂卵石料過渡，其上再壓以大塊石。護底范圍目前尚無實用公式計算，一般由模型試驗確定。初步設計時，可參照以下經驗：護底長度在龍口下游約為最大水深的3~4倍，上游護底長度約為相應水深的2倍，即上下游護底總長度約為最大水深的5~6倍。

13、3、常用的采用截流布置優化降低截流落差的方法存在的問題；

14、目前，為滿足截流后圍堰按期建成安全擋水，一般選擇在汛末或枯水期前期采用戧堤法立堵截流。對于截流指標較高的工程，采用寬戧、雙戧或者多戧截流措施，截流過程中需采用大塊石、特大塊石及特種截流材料合攏。

15、（1）寬戧截流，一般戧堤頂寬較大，極大增加了戧堤拋投材料用量，同時增加了截流拋投強度和截流資源投入，山區河道道路布置條件差，高強度截流施工組織難度大，工程投資大、成本較高。

16、（2）雙戧或多戧截流同寬戧截流一樣，一方面極大增加了戧堤拋投材料用量和拋投強度，山區河道道路布置狹窄條件下高強度截流施工組織難度大，工程投資大；另一方面，雙戧堤或多戧堤能夠相互協助分擔落差，需要具備一定的條件，即河床在上、下戧堤之間應為緩坡，下戧堤應位于上戧堤的回流區范圍內，下戧堤突出的長度應超出上戧堤的回流區邊線以外，否則將徒勞無益或收效甚微，因此該截流方法成本較高，適應性較低。

17、（3）常規河床平拋護底一般在截流前實施，一般采用船拋、棧橋等方式進行平拋護底，拋投面積較大，僅適用于具備船拋的平原緩坡河道，若山區陡坡河道采用搭設棧橋平拋，棧橋搭設難度大，工程投資大，同樣該截流方法成本較高，適應性較低。

技術實現思路

1、本發明的目的是提供一種降低山區陡坡河道截流落差的截流布置方法及系統，能夠解決現有的截流方法成本較高，適應性較低技術問題。本發明有效降低了山區陡坡河道大流量、高落差河道截流難度，截流各項水力學指標和拋投強度明顯降低，節省了截流工程投資和施工組織難度，保障了截流順利實施，開創了山區陡坡河道截流新模式。

2、本發明設計了一種降低山區陡坡河道截流落差的截流布置方法，與現有技術方案相比，通過主動調整截流拋投程序和截流拋投材料粒徑，設置水下舌狀體平臺的截流布置及方法，有效降低截流難度和截流工程投資。本發明主要包括非龍口段預進占、龍口段一區進占、龍口段二區進占、龍口段三區進占合龍，具體如下：

3、非龍口段預進占；汛末或枯水期前期，根據河床覆蓋層分布特點，實施非龍口段預進占，預進占以石渣料為主，在上游側設置防沖中石、下游側設置防沖小石、截流戧堤中間段設置石渣料；

4、龍口段一區進占；預進占完成后開始實施龍口段一區進占，龍口段一區進占以小石~中石組合為主，在上游側設置防沖特大石~大石組合、下游側設置防沖大石~中石組合、截流戧堤中間段設置小石~中石組合；

5、龍口段二區進占；龍口段一區進占完成后開始實施龍口段二區進占，龍口段二區進占以大石為主，在上游側設置大尺寸拋投材料，截流戧堤中間段設置大石，由于龍口段二區龍口流速、截流落差均較高，上游側流失的拋投材料在龍口下游側逐漸形成水下舌狀體平臺，通過聯合水上截流戧堤和水下舌狀體平臺共同分擔截流落差，降低截流水力學指標；

6、龍口段三區進占合龍；龍口段二區利用下游側水下舌狀體平臺順利通過截流進占合龍困難段，進入龍口段三區進占合龍階段，隨著龍口各項截流水力學指標的不斷下降，龍口段三區拋投材料由特大石逐漸調整為大石，再由大石逐漸調整為中石，最后由中石逐漸調整為小石，最終完成合龍。

7、作為優選方案，非龍口段預進占過程中，上游側防沖中石和下游側防沖小石的預進占長度始終較中間段石渣料的預進占長度略長，防止中間段石渣料順?biāo)髦睕_和回流淘刷中間段石渣料。

8、作為優選方案，龍口段一區進占過程中，上游側防沖特大石~大石組合和下游側防沖大石~中石組合的進占長度始終較中間段小石~中石組合的進占長度略長，防止中間段小石~中石組合順?biāo)髦睕_和回流淘刷中間段小石~中石組合。

9、作為優選方案，所述拋投材料包括混凝土四面體、混凝土立方體、鋼筋混凝土立體架、鋼筋混凝土構架、空心四面體；每種拋投材料的直徑和重量分別按下列公式計算：

10、；

11、式中：?d-拋投材料折算直徑，即折算成圓球體的直徑，m；w-拋投材料重量，kg； v max-最大流速，計算時取龍口軸線平均流速，m?s-1；k-綜合穩定系數；g-重力加速度，取9.81m?s-2；rm-拋投材料容重，塊石取2.6?t?m-3，混凝土塊取2.4?t?m-3；r-水的容重，取1.0?t?m-3。

12、進一步地，每種拋投材料的沖距按下列經驗公式轉換后估算：

13、；

14、結合式(1)?~?(2)，分別根據(3)、(4)或(5)計算出拋投材料的沖距l(xiāng)；

15、式中：l-沖距，m；w-拋投材料重量，kg；v-垂線平均流速，m?s-1；v0-水流表面流速，ms-1；h-水深，m；d-拋投材料直徑，折算成圓球體的直徑，m。

16、進一步地，根據水流作用及拋投材料穩定機理，結合拋投材料沖距選擇每種拋投材料的入水點，確定拋投材料在河底的穩定點，從而確定龍口下游側形成的水下舌狀體平臺的具體位置。

17、作為優選方案，所述水下舌狀體平臺的下部用中石墊底，上部用大石~特大石組合護表，能夠墊底加糙和對龍口覆蓋層起到防護作用，用于提高截流塊石的穩定性。

18、作為優選方案，所述水下舌狀體平臺采用立堵拋投，水下舌狀體平臺兩側無戧堤約束，水流易發生擴散，用于降低流速和截流難度。

19、作為優選方案，所述水下舌狀體平臺的高程較水上截流戧堤的高程低，便于水流通過，與水上截流戧堤共同分擔截流落差。

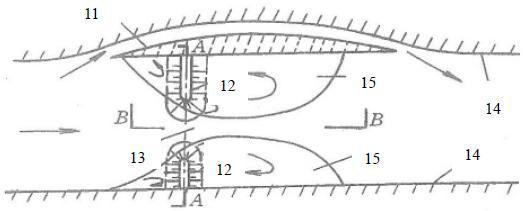

20、本發明還設計了一種基于降低山區陡坡河道截流落差的截流布置方法的布置系統，包括布置在河床一側的水上截流戧堤，布置在河床另一側的水下舌狀體平臺，所述水上截流戧堤與水下舌狀體平臺在水底連接起來，所述水下舌狀體平臺的高程比水上截流戧堤的高程低，二者共同分擔截流落差；

21、所述水上截流戧堤包括上游側防沖拋石、中間段拋石、防滲墻、下游側防淘拋石，所述中間段拋石分別位于防滲墻的兩側；所述水上截流戧堤根據不同的龍口進占階段選擇不同尺寸的拋石；

22、所述水下舌狀體平臺是由上游側流失的防沖拋石在龍口下游側逐漸形成的，所述水下舌狀體平臺的下部用中石墊底，上部用大石~特大石組合護表，用于提高截流塊石的穩定性。

23、本發明的有益效果：

24、與傳統截流方案相比，本發明技術方案具有如下技術效果：

25、（1）由于山區陡坡河道河床比降大，采用本發明的方案，通過設置水下舌狀體平臺，實質上是通過聯合水上截流戧堤+水下舌狀體平臺共同分擔了截流落差，解決了山區陡坡河道雙戧堤、多戧堤截流難以共同分擔截流落差的問題，降低了截流水力學指標；同時由于水下舌狀體平臺高程較低，避免了傳統寬戧、雙戧堤或多戧堤截流下截流材料用量大、高強度施工組織困難、截流工程投資大的問題。

26、（2）通過設置水下舌狀體平臺，同時具有以下優點，有利于進一步降低截流難度：一是龍口下游舌狀體平臺對龍口覆蓋層可起到了防護作用；二是水下舌狀體平臺起到了墊底加糙作用，提高了截流塊石的穩定性；三是水下舌狀體平臺兩側無戧堤約束，水流易發生擴散，能有效降低流速，從而降低了截流難度。

27、（3）水下舌狀體平臺嚴格意義上采用的是立堵拋投，避免了采用搭設棧橋進行河床平拋墊底施工組織難度大、工程投資大的問題。

28、（4）本發明應用于旭龍水電站，根據截流模型試驗成果，在設計截流流量條件下（1263m3/s），沒有設置水下舌狀體平臺時，龍口最大落差12.4m，最大流速11.5m，總拋投量19.4萬m3，單岸最大拋投強度1113m3/h，現場需進一步拓寬和增加施工道路約20km，需預備四面體串和大塊石串約2萬m3。設置水下舌狀體平臺后，龍口最大落差8.2m，最大流速10.1m，總拋投量15.6萬m3，單岸最大拋投強度655m3/h，現場需進一步拓寬和增加施工道路約8km，需預備四面體串和大塊石串約0.5萬m3。

29、綜上所述，應用本發明的技術方案，降低了龍口落差和最大流速等截流指標，總拋投量節省約25%，減少直接投資715萬元，另外，因截流風險降低，提高了截流可實施性，較可研工期提前約1個月。
