本發明屬于信號頻率估計，尤其涉及一種循環離網閉式補償?shù)某直媛暑l率估計方法、系統、設備及介質。

背景技術：

1、信號頻率估計廣泛應用于通信、雷達、聲納和衛星導航等多個領域。信號頻率估計是指從含有噪聲信號和干擾信號的接收信號中，準確估計發射信號的頻率，以便進行信號分析、檢測或預測。在無線通信系統中，頻率估計對于載波同步和信號解調等至關重要。但由于信道噪聲、頻率偏移以及多普勒效應等因素，發射信號的頻率可能會發生偏移。頻率估計通過精準測量來修正頻率偏移量，使接收端同步發射信號載波，從而減小解調過程中的誤差和干擾。在雷達和聲納系統中，通過頻率估計能夠檢測目標的運動速度，特別在目標高速運動的情況下，頻率估計可以幫助系統識別目標的動態特征。衛星導航定位系統中，可以利用信號的頻率特征來進行精確的定位。由于衛星與輻射源之間的相對運動，信號在傳播過程中因多普勒效應發生頻率偏移，測量接收端信號的頻率或頻率變化率，從而獲得精確的位置信息和速度信息。

2、隨著各類現代通信系統對高頻譜效率的需求日益增加，傳統的頻率估計方法面臨著分辨率不足的問題。基于快速傅里葉變換的頻率估計方法是信號處理中常見的頻率估計技術之一。對采樣后的信號應用fft方法，將時域信號轉換為頻域信號，對頻域信號進行頻譜搜索，可以根據幅度最大值處的位置索引得到信號頻率的粗估計值，由于采樣率和采樣點數的限制，但該方法的頻率分辨率有限。root-music（root?multiple?signalclassification）算法是music（multiple?signal?classification）算法的改進算法，基于信號的子空間分解來估計信號的頻率；music算法通過對信號協方差矩陣進行特征值分解，得到信號子空間和噪聲子空間，root-music方法是music方法的一種多項式求根形式，通過求解構造多項式的根，從而估計信號的方向、頻率等參數。esprit方法利用陣列信號在空間域中的旋轉不變性來估計信號的參數，避免了頻率搜索，適用于陣列信號處理。但以上各類傳統的頻率估計方法存在頻率分辨率不高、對信號模型和陣列結構依賴性強等局限性。

3、因此，亟待解決上述問題。

技術實現思路

1、發明目的：本發明的第一目的是提供一種循環離網閉式補償?shù)某直媛暑l率估計方法，實現高精度的信號頻率估計。

2、本發明的第二目的是提供一種循環離網閉式補償?shù)某直媛暑l率估計系統。

3、本發明的第三目的是提供一種電子設備。

4、本發明的第四目的是提供一種計算機存儲介質。

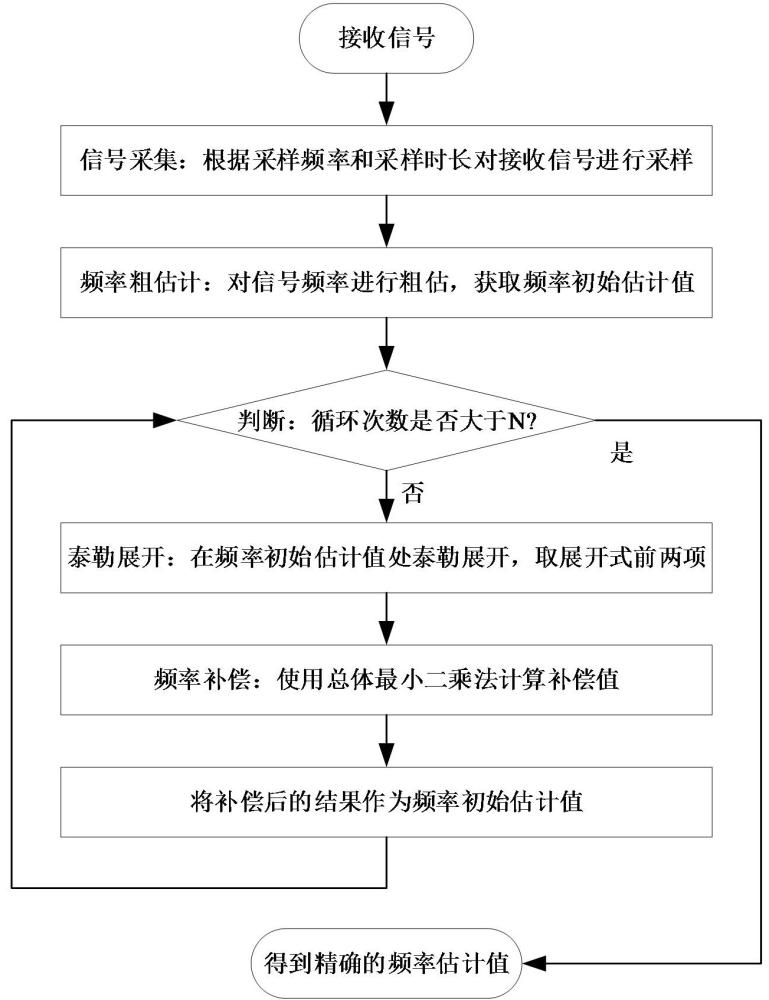

5、技術方案：為實現以上目的，本發明公開了一種循環離網閉式補償?shù)某直媛暑l率估計方法，包括以下步驟：

6、（1）根據采樣頻率、采樣點數、采樣時長對接收信號進行采樣；

7、（2）對信號頻率進行粗估計，獲取頻率初始估計值 f ini；

8、（3）對粗估計后的信號進行泰勒展開，并對展開式進行簡化，建立矩陣方程；

9、（4）應用總體最小二乘法，對頻率初始估計值進行補償；總體最小二乘約束最優化問題使用奇異值分解svd求解總體最小二乘的近似解，進而求得頻率初始估計值與真實頻率值之間的差值的估計值，使用該值對頻率估計初始值進行補償；

10、（5）將補償后的值重新作為步驟（3）中的頻率初始估計值，重復步驟（3）~（4），進行循環補償 n次，獲得頻率估計值 f out。

11、可選的，所述步驟（1）包括如下具體步驟：

12、（1.1）接收信號，

13、（1.2）設置采樣頻率 f s，采樣頻率是指單位時間內的采樣次數，設置采樣點數 n s，采樣點數是指采樣過程中總共采集的數據點個數，計算總采樣時長為 t s，總采樣時長的計算公式表示為：

14、

15、（1.3）根據設置的采樣頻率 f s，總采樣時長為 t s，對接收信號進行采樣，采樣后得到 n s個采樣點，采樣后得到信號 s。

16、可選的，所述步驟（3）包括如下具體步驟：

17、（3.1）獲取信號頻率初始估計值的情況下，在不考慮噪聲時，將信號近似為單一的復正弦信號，信號可近似表示為：

18、

19、其中 a表示信號的幅度， f表示信號的頻率， n表示采樣點的索引，表示信號的初始相位；

20、（3.2）對信號在頻率初始估計值 f ini處進行泰勒展開：

21、

22、（3.3）泰勒展開式將信號表示為 f ini處的無窮級數， f ini為 f的近似值，泰勒級數中的高階導數忽略不計，取泰勒級數的前兩項來近似原函數，近似后信號表示為：

23、

24、（3.4）簡化后的泰勒展開式可寫成兩個矩陣相乘的形式：

25、

26、其中，δ f=f-f ini，表示頻率初始估計值與真實頻率值之間的差值；

27、（3.5）建立矩陣方程：

28、。

29、可選的，所述步驟（4）包括如下具體步驟：

30、（4.1）根據建立的矩陣方程，建立總體最小二乘為約束最優化問題，考慮矩陣方程為：

31、

32、以上方程也可寫為：

33、

34、其中，定義增廣矩陣b和擾動矩陣d：

35、

36、（4.2）總體最小二乘問題可表示為約束最優化問題：

37、

38、其中表示frobenius范數； range定義為：

39、；

40、（4.3）使用svd-tls算法求解總體最小二乘的近似解，首先計算增廣矩陣b的svd分解并存儲右奇異矩陣v：

41、

42、（4.4）確定b的有效秩 p，b的維度為m*(n+1)；

43、（4.5）計算( p+1)*( p+1)矩陣s( p)：

44、

45、其中， v( i,?j)表示矩陣v第i行第k列上的元素；

46、求s( p)的逆矩陣s-( p)，求出近似解：

47、

48、根據求出的近似解，可估計出真實頻率和頻率初始估計值之間的差值，實現補償。

49、基于相同的發明構思，本發明公開了一種循環離網閉式補償?shù)某直媛暑l率估計系統，包括：

50、信號采樣模塊，用于根據采樣頻率、采樣點數、采樣時長對接收信號進行采樣；

51、頻率粗估模塊，用于對信號頻率進行粗估計，獲取頻率初始估計值 f ini；

52、矩陣構建模塊，用于對粗估計后的信號進行泰勒展開，并對展開式進行簡化，建立矩陣方程；

53、頻率補償模塊，用于應用總體最小二乘法，對頻率初始估計值進行補償；總體最小二乘約束最優化問題使用奇異值分解svd求解總體最小二乘的近似解，進而求得頻率初始估計值與真實頻率值之間的差值的估計值，使用該值對頻率估計初始值進行補償；

54、循環補償模塊，將補償后的值重新作為矩陣構建模塊中的頻率初始估計值，重復執行矩陣構建模塊和頻率補償模塊，進行循環補償 n次，獲得頻率估計值 f out。

55、可選的，所述信號采樣模塊中接收信號，設置采樣頻率 f s，采樣頻率是指單位時間內的采樣次數，設置采樣點數 n s，采樣點數是指采樣過程中總共采集的數據點個數，計算總采樣時長為 t s，總采樣時長的計算公式表示為：

56、

57、根據設置的采樣頻率 f s，總采樣時長為 t s，對接收信號進行采樣，采樣后得到 n s個采樣點，采樣后得到信號 s。

58、可選的，所述矩陣構建模塊中獲取信號頻率初始估計值的情況下，在不考慮噪聲時，將信號近似為單一的復正弦信號，信號可近似表示為：

59、

60、其中 a表示信號的幅度， f表示信號的頻率， n表示采樣點的索引，表示信號的初始相位；

61、對信號在頻率初始估計值 f ini處進行泰勒展開：

62、

63、泰勒展開式將信號表示為 f ini處的無窮級數， f ini為 f的近似值，泰勒級數中的高階導數忽略不計，取泰勒級數的前兩項來近似原函數，近似后信號表示為：

64、

65、簡化后的泰勒展開式可寫成兩個矩陣相乘的形式：

66、

67、其中，δ f=f-f ini，表示頻率初始估計值與真實頻率值之間的差值；

68、建立矩陣方程：

69、。

70、可選的，所述頻率補償模塊中根據建立的矩陣方程，建立總體最小二乘為約束最優化問題，考慮矩陣方程為：

71、

72、以上方程也可寫為：

73、

74、其中，定義增廣矩陣b和擾動矩陣d：

75、

76、（4.2）總體最小二乘問題可表示為約束最優化問題：

77、

78、其中表示frobenius范數； range定義為：

79、；

80、（4.3）使用svd-tls算法求解總體最小二乘的近似解，首先計算增廣矩陣b的svd分解并存儲右奇異矩陣v：

81、

82、（4.4）確定b的有效秩 p，b的維度為m*(n+1)；

83、（4.5）計算( p+1)*( p+1)矩陣s( p)：

84、

85、其中， v( i,?j)表示矩陣v第i行第k列上的元素；

86、求s( p)的逆矩陣s-( p)，求出近似解：

87、

88、根據求出的近似解，可估計出真實頻率和頻率初始估計值之間的差值，實現補償。

89、基于相同的發明構思，本發明公開了一種電子設備，包括處理器和存儲器，其中，存儲器與所述處理器連接，用于存儲計算機程序；所述處理器被配置為執行所述存儲器存儲的計算機程序時，實現如上所述的一種循環離網閉式補償?shù)某直媛暑l率估計方法。

90、基于相同的發明構思，本發明公開了一種計算機存儲介質，其特征在于，所述計算機存儲介質存儲有計算機程序，該計算機程序被處理器運行，執行上述的一種循環離網閉式補償?shù)某直媛暑l率估計方法。

91、有益效果：與現有技術相比，本發明具有以下顯著優點：本發明先獲得頻率初始估計值，并利用總體最小二乘法等進行頻率補償，再循環對頻率初始估計值進行補償，使其接近真實頻率值，從而提高頻率估計精度；本發明可保障在不同信噪比條件下和不同的信號長度條件下，均可有效降低頻率估計的均方誤差；克服了傳統頻率估計方法存在的頻率分辨率不高、對信號模型和陣列結構依賴性強的問題，通過循環頻率補償，實現超分辨率頻率估計，且能有效提升頻率估計的魯棒性。
