本發明涉及一種清潔相關的機械裝置，具體的說是一種自動澆水清理裝置。

背景技術：

一般來說，在加工車間內，由于長時間的加工會導致地面上累計大量的灰塵，進而對環境以及人體造成極其不良的影響。目前，針隊灰塵清理最簡單而有效的方式便是灑水清理，但傳統的灑水方式需要人工移動的量太大，而且車間有些地方因為車間障礙物的存在而很難移動，因而導致噴灑的難以進行。

技術實現要素：

為了能夠實現車間地面上的灰塵進行高效清理，本發明提出了一種自動澆水清理裝置。

一種自動澆水清理裝置，包括車底板，所述車底板上右側鉸接安裝有L形的上座，所述上座上左側安裝有主驅電機，所述主驅電機連接有傳動齒輪，所述上座上右以旋轉方式安裝有輪盤，所述輪盤的圓弧面上均布有與傳動齒輪相嚙合的直齒，所述輪盤上端沿環形方向均布安裝有四個水噴頭。

所述上座的左側上部焊接有凸出塊，所述車底板上前端沿水平方向滑動安裝有控制桿，所述控制桿連接有氣缸，所述控制桿上開有將凸出塊沿豎直方向滑動安裝的豎槽。

本發明在使用前，需將相應的供水源置放在輪盤上，并使用水管以及閥將供水源與四個水噴頭相連。使用時，通過四個水噴頭在車底板進行行駛的過程中進行噴水，即可實現自動清潔功能。

為了保證對對面噴灑水均勻，可通過主驅電機帶動控制桿進行水平滑動，可改變輪盤與水平面的夾角，即可使得對地面噴灑的位置進行調節，這能夠更有效地對車底板不能駛入的地區進行更廣泛的噴灑，使得清潔效果更好。

本發明的有益效果是：

本發明使用方便，不僅可以實現自動灑水來對灰塵進行清理的效果，而且還能夠控制噴頭進行旋轉以及偏轉，使得噴水范圍更加廣泛、清潔效果和范圍更大，清潔速度更快。

附圖說明

下面結合附圖和實施例對本發明進一步說明。

圖1為本發明的主視圖；

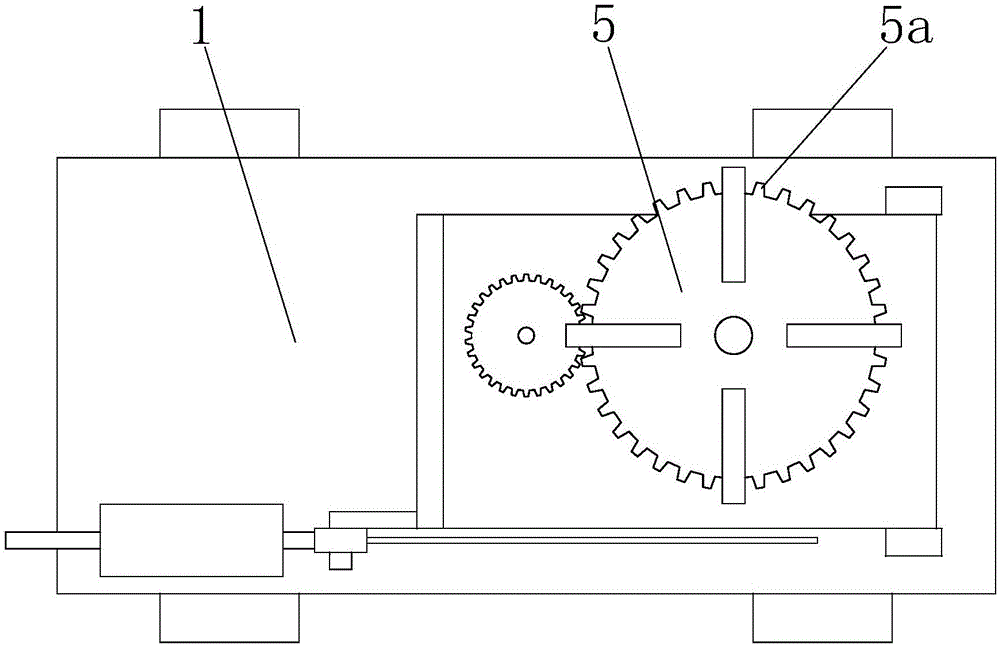

圖2為本發明的俯視圖。

具體實施方式

為了使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面對本發明進一步闡述。

如圖1至圖2所示，一種自動澆水清理裝置，包括車底板1，所述車底板1上右側鉸接安裝有L形的上座2，所述上座2上左側安裝有主驅電機3，所述主驅電機3連接有傳動齒輪4，所述上座2上右以旋轉方式安裝有輪盤5，所述輪盤5的圓弧面上均布有與傳動齒輪4相嚙合的直齒4a，所述輪盤5上端沿環形方向均布安裝有四個水噴頭6。

所述上座2的左側上部焊接有凸出塊2a，所述車底板1上前端沿水平方向滑動安裝有控制桿7，所述控制桿7連接有氣缸8，所述控制桿7上開有將凸出塊2a沿豎直方向滑動安裝的豎槽2a。

本發明在使用前，需將相應的供水源置放在輪盤5上，并使用水管以及閥將供水源與四個水噴頭6相連。使用時，通過四個水噴頭6在車底板1進行行駛的過程中進行噴水，即可實現自動清潔功能。

為了保證對對面噴灑水均勻，可通過主驅電機3帶動控制桿7進行水平滑動，可改變輪盤5與水平面的夾角，即可使得對地面噴灑的位置進行調節，這能夠更有效地對車底板1不能駛入的地區進行更廣泛的噴灑，使得清潔效果更好。

以上顯示和描述了本發明的基本原理、主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明內。本發明要求保護范圍由所附的權利要求書及其等效物界定。
