本發明涉及機械制造技術領域，尤其是一種絞龍攏雪裝置。

背景技術：

冬天積雪給車輛和行人帶來極大的不便，甚至造成車禍，為方便出行，人們制造出了多種掃雪的機械或裝置；如一種掃雪車，包括通過分動箱與發動機連接的絞龍攏雪裝置，其分動箱輸出軸與絞龍架連接帶動絞龍架旋轉，設在絞龍架上的葉片在旋轉的過程中將積雪收攏，并通過設于掃雪車拋頭基座上的拋頭將雪拋出，從而達到除雪的目的；但這種絞龍攏雪裝置，由于其傳動裝置的分動箱設于其傳動軸的一側，其要獲得較大的扭矩，它的傳動軸懸臂就要有相應的長度，由于傳動軸懸臂過長，造成可靠性較低的問題。

技術實現要素：

本發明所要解決的技術問題是提供一種絞龍攏雪裝置，這種裝置可以解決現有絞龍攏雪裝置的傳動軸懸臂過長造成其可靠性較低的問題。

為了解決上述問題，本發明所采用的技術方案是：這種絞龍攏雪裝置，包括分動箱、絞龍架以及設置在所述絞龍架上的葉片，所述分動箱兩側分別有同軸設置的二個輸出軸，每個所述輸出軸均與各自的所述絞龍架相聯接。

上述技術方案中，更具體的技術方案還可以是：所述輸出軸與法蘭一端相連接，所述法蘭的另一端通過剪斷螺栓與法蘭軸承一端相連接，所述法蘭軸承的另一端與所述絞龍架一端連接，所述絞龍架的另一端與設在掃雪車拋頭基座上的連接軸承連接。

由于采用了上述技術方案，本發明與現有技術相比具有如下有益效果：

1、由于分動箱兩側分別設有同軸設置的二個輸出軸，每個所述輸出軸均與各自的所述絞龍架相聯接；這樣，其分動箱可從兩端輸出動力，較短的傳動軸懸臂就可獲得較大的扭矩，可靠性較高；同時，分設于分動箱兩側的絞龍葉片，在傳動軸帶動旋轉將積雪聚攏時，受力平衡，傳動更加平穩。

2、由于法蘭一端連接輸出軸，法蘭的另一端通過剪斷螺栓與法蘭軸承一端相連接，法蘭軸承的另一端與所述絞龍架一端連接；這樣，當絞龍過載，分動箱輸出軸轉動阻力過大超出剪斷螺栓設定值時，剪斷螺栓即被剪斷，使分動箱輸出軸空轉，避免分動箱的損壞。

附圖說明

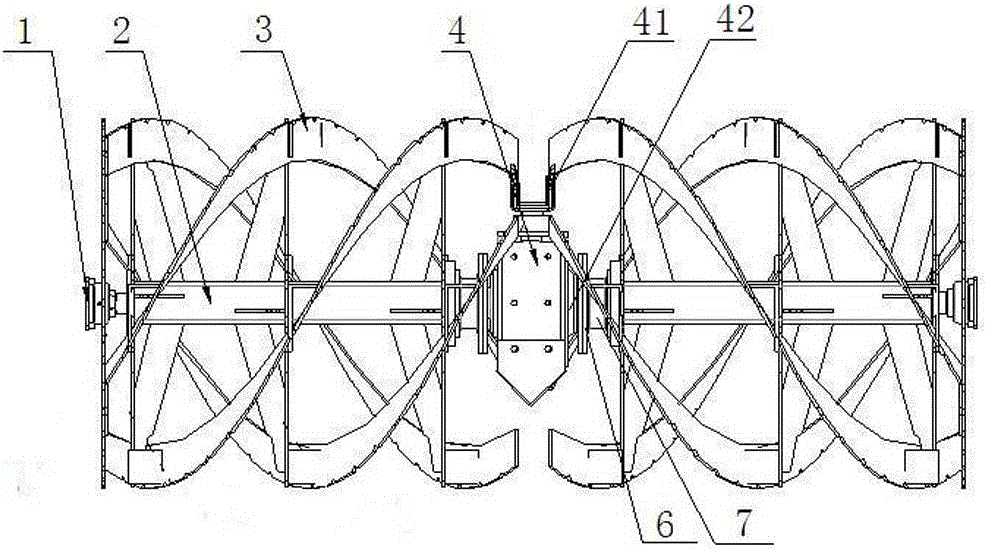

圖1是本發明實施例的結構示意圖。

具體實施方式

下面結合附圖實施例對本發明作進一步詳述：

圖1所示的絞龍攏雪裝置，這種絞龍攏雪裝置，包括分動箱4、絞龍架2以及設置在所述絞龍架2上的葉片3，分動箱4有一個和電機輸出軸連接的輸入軸41，在分動箱4的兩側分別有同軸設置的二個輸出軸42，每個輸出軸42均與各自的法蘭6一端相連接，法蘭6的另一端均通過剪斷螺栓與法蘭軸承7一端相連接，法蘭軸承7的另一端均與各自的絞龍架2一端連接，絞龍架的另一端均與設在掃雪車拋頭基座上的連接軸承1連接。

工作時，分動箱4通過其輸入軸41輸入動力，分別從二個輸出軸42輸出動力通過法蘭6和法蘭軸承7給絞龍架2，其一端輸入，兩端輸出，較短的傳動軸懸臂就可獲得較大的扭矩，可靠性較高；在分動箱帶動位于其兩側的絞龍葉片使積雪聚攏的同時，受力平衡，傳動更加平穩。并且設置的剪斷螺栓，避免分動箱的損壞。
