本實用新型屬于建筑施工技術領域，具體涉及高寒凍土區深路塹保溫滲水復合式暗溝。

背景技術：

在高寒凍土地區，深路塹土層中含水量的大小和分布及外界溫度的季節性變換，是影響深路塹穩定的主要因素。對于高寒凍土區的地下水深路塹，若長期被地下水浸泡，這些水會以不同方式，在不同程度上對深路塹工程的穩定產生破壞。

工程在低溫穩定區和低溫基本穩定區采用保護多年凍土的設計原則，在高溫不穩定區和高溫極不穩定區采用延緩多年凍土融化速度的設計原則。傳統做法是在高寒凍土區對地下水深路塹采取可靠的排水、截水措施，以保證高寒凍土區地下水深路塹穩定。此方法在一定程度緩解了地下水對深路塹穩定的破壞，但其無法阻止上層暖空氣對下層凍土的影響，雖然地下水得到疏導，但下層凍土的熱穩定性無法保證。

鑒于此，如何通過一些技術措施解決高寒凍土區深路塹暗溝施工難題，是一個亟需解決的問題。

技術實現要素：

針對現有技術中存在的上述問題，本實用新型的目的在于提供一種高寒凍土區深路塹保溫滲水復合式暗溝。

所述的高寒凍土區深路塹保溫滲水復合式暗溝，包括平面段和斜坡段，其特征在于保溫滲水復合式暗溝包括從下往上依次設置的隔水層、下保溫層、防水土工布、片石層、無紡土工布反濾層、圓礫土層、封頂層、上保溫層及基床，所述隔水層設置在凍土層的凍結線上，所述防水土工布上設置混凝土基座，混凝土基座上設有排水管，基床上設有排水溝，排水溝位于排水管上方，且排水溝與排水管之間設有碎石層和中粗砂墊層，斜坡段的封頂層上設有斜坡排水溝，斜坡段的片石層上設有片石出氣口，片石出氣口，橫向貫穿設置，其出口與斜坡表面齊平。

所述的高寒凍土區深路塹保溫滲水復合式暗溝，其特征在于所述排水管外部覆蓋有防水保溫材料層。

所述的高寒凍土區深路塹保溫滲水復合式暗溝，其特征在于所述無紡土工布反濾層外側設有土工格柵，土工格柵在斜坡段沿臺階彎折搭接，在平面段貫通布置。

所述的高寒凍土區深路塹保溫滲水復合式暗溝，其特征在于斜坡段的片石層外側設有石籠網，片石層上的片石用石籠網固定。

所述的高寒凍土區深路塹保溫滲水復合式暗溝，其特征在于斜坡段設有邊坡回填層和護坡層。

所述的高寒凍土區深路塹保溫滲水復合式暗溝的施工方法，其特征在于包括以下步驟：

1） 隔水層鋪設：在凍土層的凍結線以上位置鋪設隔水層，隔水層厚度根據路基強度設計確定；

2）臺階開挖：斜坡段采用階梯的形式開挖；

3）下保溫層鋪設：下保溫層沿隔水層界線鋪設，臺階段按臺階線鋪設；

4）防水土工布鋪設：防水土工布沿下保溫層界線鋪設，臺階段按臺階線鋪設；

5）排水管安裝：先進行混凝土基座的施工，待混凝土基座的混凝土達到強度后，進行排水管的安裝；

6）土工格柵安裝：土工格柵設置在無紡土工布反濾層外側，沿臺階彎折搭接，在平地貫通布置；

7）片石層鋪設：片石層鋪設在防水土工布上方；

8）無紡土工布反濾層鋪設：無紡土工布反濾層沿片石層界線鋪設；

9）圓礫土層鋪設：圓礫土層沿片石層界線鋪設，圓礫土層鋪設完后，在斜坡段片石層上端設置片石出氣口；

10）封頂層鋪設：封頂層鋪設沿圓礫土層的界線鋪設；

11）上保溫層鋪設：上保溫層鋪設在封頂層之上，沿封頂層界線鋪設；

12）基床回填：基床回填前，先進行邊坡回填層的施工和護坡層的施工，待邊坡穩定之后進行基床的回填施工。

所述的高寒凍土區深路塹保溫滲水復合式暗溝的施工方法，其特征在于步驟5）所述排水管外部覆蓋有防水保溫材料。

所述的高寒凍土區深路塹保溫滲水復合式暗溝的施工方法，其特征在于步驟7）中斜坡段的片石層鋪設前，先放置石籠網，由石籠網固定片石層的片石。

所述的高寒凍土區深路塹保溫滲水復合式暗溝的施工方法，其特征在于步驟9）中片石出氣口為橫向布置，出口與斜坡齊平。

通過采用上述技術，與現有技術相比，本實用新型具有以下的特點和有益效果：

1）本實用新型限定的高寒凍土區深路塹保溫滲水復合式暗溝，通過在圓礫土層下部設置無紡土工布反濾層，反濾層下部鋪設片石層作為滲水層，滲水層下部設置防水層，凍結線以上鋪設黏土得到隔水層，疏導地下水的排出，保護凍土不受滲水影響；

2）本實用新型通過上部斜坡處設置片石出氣口，片石層下部設置防水層和保溫層，通過片石層疏導上部高溫氣流，保護凍土的熱穩定性，提高深路塹的穩定性；

3）本實用新型的施工方法簡單、施工效率高，且得到的高寒凍土區深路塹保溫滲水復合式暗溝質量穩定，具有保溫效果好，滲水效率高等優點，具有較好的經濟技術效益，適于推廣應用。

附圖說明

圖1 是高寒凍土區深路塹保溫滲水復合式暗溝結構示意圖；

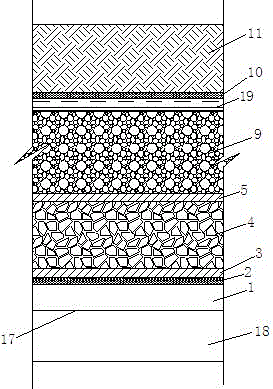

圖2 是深路塹土層詳圖；

圖3 是施工工藝流程圖。

圖中：1.隔水層；2.下保溫層；3.防水土工布；4.片石層；5.無紡土工布反濾層；6.混凝土基座；7.排水管；8.中粗砂墊層；9.圓礫土層；10.上保溫層；11.基床；12.排水溝；13.土工格柵；14.碎石層；15.片石出氣口；16.斜坡排水溝；17.凍結線；18.凍土層；19.封頂層；20.邊坡回填層；21.護坡層；22.石籠網。

具體實施方式

以下結合說明書附圖對本實用新型作進一步的描述，但本實用新型的保護范圍并不僅限于此：

本實用新型的實施方式中所涉及的填挖土施工工藝、模板設置工藝及混凝土澆筑施工工藝等均屬于常規方法，因此在本實施中不再累述，本實用新型重點闡述本實用新型涉及結構的實施方式。

如圖1和圖2所示，本實用新型的高寒凍土區深路塹保溫滲水復合式暗溝，包括平面段和斜坡段，保溫滲水復合式暗溝包括隔水層1、下保溫層2、防水土工布3、片石層4、無紡土工布反濾層5、混凝土基座6、排水管7、中粗砂墊層8、圓礫土層9、上保溫層10、基床11、土工格柵13、護坡層14、片石出氣口15、封頂層19、邊坡回填層20、護坡層21，其中隔水層1、下保溫層2、防水土工布3、片石層4、無紡土工布反濾層5、圓礫土層9、封頂層19、上保溫層10及基床11從下往上依次設置，所述隔水層1設置在凍土層18的凍結線17上，所述防水土工布3上設置混凝土基座6，混凝土基座6上設有排水管7，排水管7外部覆蓋有防水保溫材料層，床11上設有排水溝12，排水溝12位于排水管7上方，且排水溝12與排水管7之間設有碎石層14和中粗砂墊層8，斜坡段的封頂層19上設有斜坡排水溝16，斜坡段的片石層4上設有片石出氣口15，片石出氣口15橫向貫穿設置，其出口與斜坡表面齊平，土工格柵13設置在無紡土工布反濾層5外側，在斜坡段沿臺階彎折搭接，在平面段貫通布置，斜坡兩側封頂層19在片石出氣口15鋪設后施工，封頂層19上部鋪設上保溫層10，上保溫層10從斜面到平地貫通鋪設，斜坡段設有邊坡回填層20和護坡層21，基床11在邊坡回填層20和護坡層21穩定之后進行回填。

為了提高施工安全性及施工質量，本實用新型在斜坡段的片石層4外側設有石籠網22，片石層4上的片石用石籠網22固定。

參照圖1所示，本實用新型的隔水層1厚度取為0.5m~1m，如有設計要求按照設計要設定的厚度取，封頂層19厚度取為0.5m~1m，片石層4厚度宜按地下水的流量計算確定，當無地下水流量確切資料時，宜取不小于1m的厚度，片石出氣口15的厚度在不影響邊坡穩定性的前提下宜取大，至少不小于0.5m。

如圖3所示，本實用新型的高寒凍土區深路塹保溫滲水復合式暗溝的施工方法，包括如下步驟：

1）隔水層1鋪設：在凍土層18的凍結線17以上位置鋪設隔水層1，隔水層1厚度根據深路塹強度設計確定，其無設計限定，則其厚度取為0.5m~1m；

2）臺階開挖：斜坡段采用階梯的形式開挖；

3）下保溫層2鋪設：下保溫層2沿隔水層1界線鋪設，臺階段按臺階線鋪設；

4）防水土工布3鋪設：防水土工布3沿隔水層1界線鋪設，臺階段按臺階線鋪設；

5）排水管7安裝：排水管7安裝前先進行混凝土基座6的施工，待混凝土達到強度后進行排水管的安裝，排水管7外部覆蓋防水保溫材料；

6）土工格柵13安裝：土工格柵13設置在無紡土工布反濾層5外側，沿臺階彎折搭接，在平地貫通布置；

7）片石層4鋪設：片石層4鋪設在防水土工布3上方，斜坡段先鋪設石籠網22，將斜坡段的片石鋪設在石籠網22內，由石籠網22固定；

8）無紡土工布反濾層5鋪設：無紡土工布反濾層5沿片石層4界線鋪設；

9）圓礫土層9鋪設：圓礫土層9沿片石層4界線鋪設，圓礫土層9鋪設完后，在斜坡段片石層上端設置片石出氣口15，片石出氣口15為橫向布置，出口與斜坡齊平；

10）封頂層19鋪設：封頂層19鋪設沿圓礫土層9的界線鋪設；

11）上保溫層10鋪設：上保溫層10鋪設在封頂層19之上，沿封頂層19界線鋪設；

12）基床11回填：基床11回填前，先進行邊坡回填層20的施工和護坡層21的施工，待邊坡穩定之后進行基床11的回填施工。
