本實用新型涉及寵物設備處理技術領域，更具體的說涉及一種寵物糞便收集清理機用烘干吸塵裝置。

背景技術：
：

寵物在飼養時，最大的問題就是其會到處拉便便，而通過主人的不斷訓練，使得其可以在固定地方進行拉屎等，然后進行人工處理，而當寵物出去在外時，其就會隨地大小便，對于尿液其在地面揮發后就基本沒有痕跡了，但是對于糞便其不僅影響環境，而且當人沒有看到時就會踩上去，非常不衛生，現在的方式是環衛工人通過掃把直接掃入垃圾桶中或通過帶上手套撿起來，掃把直接掃入使得垃圾桶和掃把都會粘上糞便，很不衛生，而通過手套撿起來，也只能撿起干掉的糞便，對于那種剛拉好的則不容易撿起來，而且對于年輕的環衛人員都不愿去做。

技術實現要素：
：

本實用新型的目的是克服現有技術的不足，提供一種寵物糞便收集清理機用烘干吸塵裝置，它可以安裝在移動車架上或者推車上，自動將糞便烘干吸走，自動化程度高，效果好。

本實用新型解決所述技術問題的方案是：

一種寵物糞便收集清理機用烘干吸塵裝置，包括主板體，所述主板體上固定有吸塵機構和烘干機構；

所述吸塵機構包括吸塵底座，吸塵底座固定在主板體的頂面上，吸塵底座的頂面固定有吸塵殼體，吸塵殼體的頂部的頂板上固定有吸塵電機，吸塵電機的轉動軸向下穿過吸塵殼體的頂部的頂板并固定有旋轉葉輪，旋轉葉輪的下方的吸塵殼體中固定有過濾網板，過濾網板的下方的吸塵殼體中放置有收集箱，吸塵殼體的下部側壁上具有移動出口，移動出口的上方的吸塵殼體的側壁上通過合頁鉸接有門體，門體覆蓋移動出口；

所述烘干機構包括豎直支撐柱，豎直支撐柱固定在主板體的頂面上豎直支撐柱的上部和下部固定有兩個調節支撐板，調節螺桿的兩端鉸接在兩個調節支撐板上，上方的調節支撐板上固定有驅動電機，驅動電機的輸出軸為花鍵軸，花鍵軸插套在調節螺桿的上端具有的花鍵孔中，調節塊螺接在調節螺桿中，調節塊的側壁緊貼豎直支撐柱的側壁，調節塊的底面固定有連接柱，連接柱的底端固定有加熱罩，加熱罩伸出主板體并對著地面。

所述吸塵底座的底面具有放置槽，放置槽的底面固定有鎖定氣缸，鎖定氣缸的推桿上固定有壓塊，壓塊伸出放置槽的頂面具有的伸縮通槽，壓塊的上端靠近門體的外側壁。

所述壓塊的外側壁上固定有耐磨層；所述旋轉葉輪的下方的吸塵殼體的內側壁上具有環形延伸圈，過濾網板通過螺栓固定連接在環形延伸圈中并覆蓋環形延伸圈的中部通孔，過濾網板的下方的吸塵殼體的側壁上具有的進氣通孔通接吸氣管的后端；所述吸塵殼體的頂部的頂板上具有多個通氣孔，導風管螺接在通氣孔的內側壁上，導風管的 上端向上延伸并高于吸塵電機，導風管的頂端螺接有過濾端蓋，過濾端蓋的中部的過濾網與導風管的中心導風孔相對齊并相通。

所述加熱罩的內側壁上固定有多個加熱管，加熱管的連接線伸出加熱罩的側壁上具有的多個穿線孔，加熱罩的底端外側壁上固定有橡膠邊。

所述加熱罩的頂板上具有的連接通孔上通接吸氣管的前端。

本實用新型的突出效果是：

與現有技術相比，它可以安裝在移動車架上或者推車上，自動將糞便烘干吸走，自動化程度高，效果好。

附圖說明：

圖1是本實用新型的結構示意圖；

圖2是本實用新型的吸塵機構的局部放大圖；

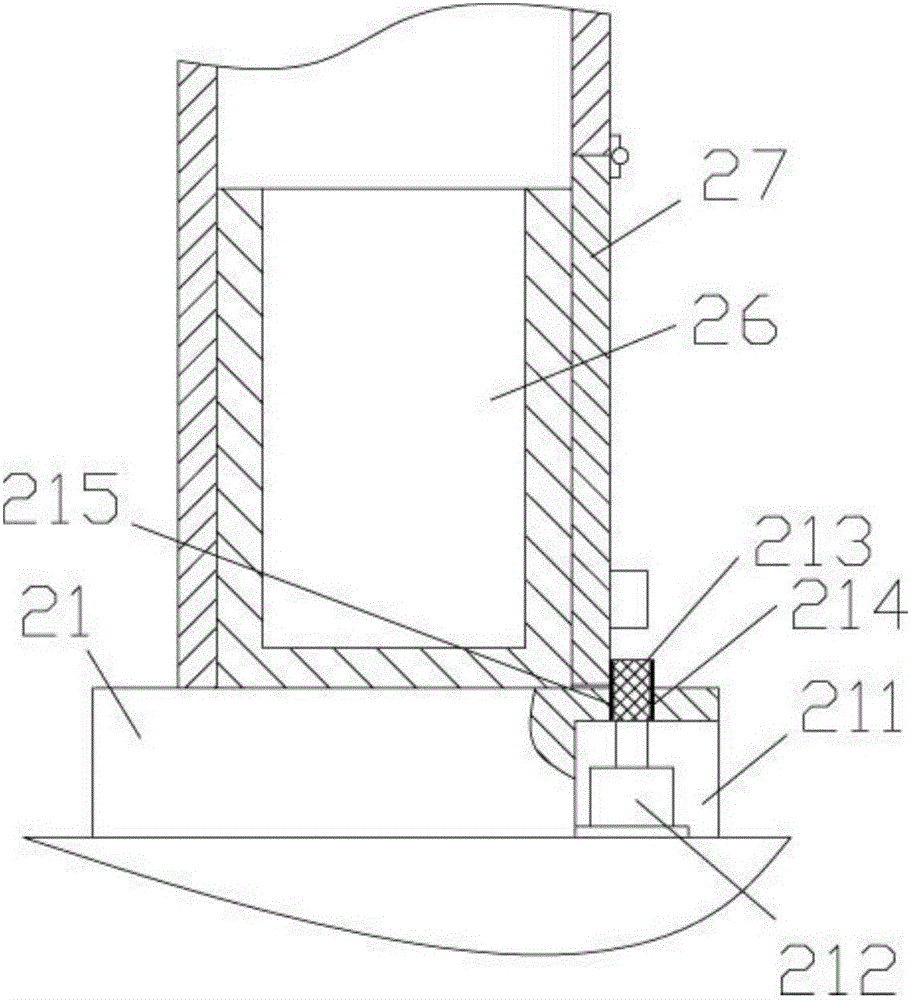

圖3是本實用新型的吸塵機構的另一部分的局部放大圖；

圖4是本實用新型的加熱罩的局部剖視圖；

圖5是圖3的局部放大圖。

具體實施方式：

實施例，見如圖1至圖5所示，一種寵物糞便收集清理機用烘干吸塵裝置，包括主板體12，所述主板體12上固定有吸塵機構20和烘干機構30；

所述吸塵機構20包括吸塵底座21，吸塵底座21固定在主板體12的頂面上，吸塵底座21的頂面固定有吸塵殼體22，吸塵殼體22 的頂部的頂板上固定有吸塵電機23，吸塵電機23的轉動軸向下穿過吸塵殼體22的頂部的頂板并固定有旋轉葉輪24，旋轉葉輪24的下方的吸塵殼體22中固定有過濾網板25，過濾網板25的下方的吸塵殼體22中放置有收集箱26，吸塵殼體22的下部側壁上具有移動出口，移動出口的上方的吸塵殼體22的側壁上通過合頁鉸接有門體27，門體27覆蓋移動出口；

所述烘干機構30包括豎直支撐柱31，豎直支撐柱31固定在主板體12的頂面上豎直支撐柱31的上部和下部固定有兩個調節支撐板32，調節螺桿33的兩端鉸接在兩個調節支撐板32上，上方的調節支撐板32上固定有驅動電機34，驅動電機34的輸出軸為花鍵軸，花鍵軸插套在調節螺桿33的上端具有的花鍵孔中，調節塊35螺接在調節螺桿33中，調節塊35的側壁緊貼豎直支撐柱31的側壁，調節塊35的底面固定有連接柱36，連接柱36的底端固定有加熱罩37，加熱罩37伸出主板體12并對著地面。

所述兩個調節支撐板32的相對壁面上均固定有限位接近開關39，限位接近開關39限定調節塊35的上下移動位置。

進一步的說，所述吸塵底座21的底面具有放置槽211，放置槽211的底面固定有鎖定氣缸212，鎖定氣缸212的推桿上固定有壓塊213，壓塊213伸出放置槽211的頂面具有的伸縮通槽214，壓塊214的上端靠近門體27的外側壁。

進一步的說，所述壓塊214的外側壁上固定有耐磨層215；所述旋轉葉輪24的下方的吸塵殼體22的內側壁上具有環形延伸圈221， 過濾網板25通過螺栓固定連接在環形延伸圈221中并覆蓋環形延伸圈221的中部通孔，過濾網板25的下方的吸塵殼體22的側壁上具有的進氣通孔通接吸氣管3的后端；所述吸塵殼體22的頂部的頂板上具有多個通氣孔222，導風管223螺接在通氣孔222的內側壁上，導風管223的上端向上延伸并高于吸塵電機23，導風管223的頂端螺接有過濾端蓋224，過濾端蓋224的中部的過濾網與導風管223的中心導風孔相對齊并相通。

進一步的說，所述加熱罩37的內側壁上固定有多個加熱管38，加熱管38的連接線伸出加熱罩37的側壁上具有的多個穿線孔，加熱罩37的底端外側壁上固定有橡膠邊371。

進一步的說，所述加熱罩37的頂板上具有的連接通孔上通接吸氣管3的前端。

工作原理：將本實施例安裝在推車或者移動車架上，通過人工推動或電機驅動實現移動，使得烘干機構30的加熱罩37處于糞便的上方，然后，通過驅動電機34運行，使得調節螺桿33轉動，使得加熱罩37覆蓋糞便，然后，加熱管38加熱，其中，橡膠邊371使得加熱時不會使熱量漏出，加熱一定時間后，糞便被烘干，此時就容易吸走，不會粘附在地面上，而且容易成灰，然后，驅動電機34反轉，使得橡膠邊371提升一定距離，使得橡膠邊371不再壓靠在地面，使得外部氣體可以進入，但加熱罩37仍然覆蓋糞便，然后，吸塵電機23運行，從而將糞便吸附通過吸氣管3進入吸塵殼體22中，由于過濾網板25的作用，使得吸入的糞便掉入收集箱26中，而還有一部分灰塵 會透過過濾網板25進入導風管223中，通過導風管223的過濾端蓋224進一步過濾，從而進一步防止糞便灰塵進入空氣中。

當收集箱26收集一定量后，可以通過鎖定氣缸212的推桿下降，使得壓塊213不再限定門體27，通過人工拉開門體27即可取出收集箱26進行處理。

本實施例中在使用時，主板體12上還固定有控制主機和空氣壓縮機，控制主機中設有移動蓄電池，移動蓄電池和空氣壓縮機為本實施例中各部件需要的電能和氣動能量。

最后，以上實施方式僅用于說明本實用新型，而并非對本實用新型的限制，有關技術領域的普通技術人員，在不脫離本實用新型的精神和范圍的情況下，還可以做出各種變化和變型，因此所有等同的技術方案也屬于本實用新型的范疇，本實用新型的專利保護范圍應由權利要求限定。
