本實用新型涉及一種電力施工用安全防護欄，屬于電力防護技術領域。

背景技術：

目前，電力施工中為了安全需要，必須在施工現場架設防護欄，可以避免不相干人群貿然靠近電網建設維修的作業范圍，消除安全隱患，由此可見防護欄的安全性至關重要，尤其是在夜間施工時，現有技術中的防護欄無法為路過人群提供很好的警示，造成安全事故的發生，因此，一種能夠在夜間提供警示作用的電力施工用安全防護欄成為目前的迫切需求。

技術實現要素：

本實用新型的目的在于提供一種電力施工用安全防護欄，在白天和夜間施工時都能夠提供較好的警示作用，避免了意外事故的發生，保障了電力施工的順利進行。

本實用新型所述的電力施工用安全防護欄，包括防護欄主體，防護欄主體的外部設有若干個LED發光二極管，防護欄主體的前方和側面分別設有與其聯接的人體熱釋電紅外線傳感器和第一控制器，第一控制器連接人體熱釋電紅外線傳感器和LED發光二極管，防護欄主體的左右兩側設有與其聯接的放置架，放置架上設有警示裝置，警示裝置的外部設有警示光帶，警示裝置的下方設有旋轉底座，旋轉底座的外部設有光線感應器，防護欄主體的外部設有第二控制器，第二控制器連接警示光帶、旋轉底座和光線感應器。

防護欄主體為方形的圍欄，LED發光二極管用于顯示警示標語，人體熱釋電紅外線傳感器用于檢測人體的熱釋信號，檢測的精度較高，當第一控制器到采集人體熱釋電紅外線傳感器的數據時驅動LED發光二極管不斷閃爍警示標語，夜間施工時，第二控制器采集光線感應器的數據驅動旋轉底座帶動警示裝置轉動，同時警示光帶點亮，為過往的人群提供警示作用，避免安全事故的發生。

所述的防護欄主體的側面還設有無線傳輸模塊，第一控制器通過無線傳輸模塊與移動終端實現數據通訊，當第一控制器采集到人體熱釋電紅外線傳感器的信號時通過無線傳輸模塊將上述信息傳輸至移動終端，移動終端為施工人員隨身攜帶的智能電子設備，提醒施工人員有人員進入。

所述的防護欄主體的上方設有太陽能電池板，太陽能電池板的下方設有儲能裝置，太陽能電池板連接儲能裝置，儲能裝置連接第一控制器和第二控制器，太陽能電池板將太陽能轉化為電能并將轉化的電能儲存在儲能裝置內，儲能裝置為第一控制器和第二控制器供電。

所述的儲能裝置為超級電容，超級電容具有功率密度高、充放電時間短、循環壽命長、工作溫度范圍寬的優點，能夠滿足需求。

所述的旋轉底座的內部設有齒輪軸，齒輪軸的上端聯接警示裝置，齒輪軸的下方設有旋轉電機，旋轉電機與齒輪軸傳動連接，第二控制器電氣連接旋轉電機，第二控制器驅動旋轉電機運轉，旋轉電機帶動齒輪軸轉動從而帶動警示裝置旋轉，為過往的行人提供提供進一步的警示作用，避免安全事故的發生。

所述的警示光帶聯接在警示裝置的外部并呈徑向盤旋分布，進一步增加警示的效果。

所述的第一控制器和第二控制器均采用STM32型單片機，STM32型單片機是一種高性能、低成本、低功耗的嵌入式單片機，能夠滿足設計需要。

本實用新型與現有技術相比，具有如下有益效果：

提供一種電力施工用安全防護欄，在白天和夜間施工時都能夠提供較好的警示作用，避免了意外事故的發生，保障了電力施工的順利進行，可廣泛應用于電力施工中。

附圖說明

圖1為本實用新型實施例的結構示意圖；

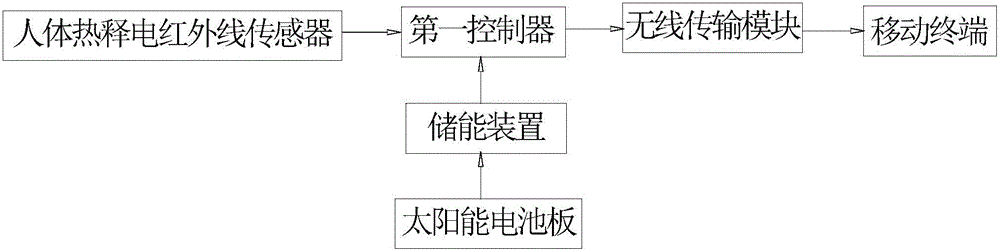

圖2為本實用新型實施例中第一控制器的電路連接框圖；

圖3為本實用新型實施例中第二控制器的電路連接框圖；

圖中：1、防護欄主體；2、LED發光二極管；3、放置架；4、警示裝置；5、太陽能電池板；6、第二控制器；7、警示光帶；8、旋轉底座；9、第一控制器；10、人體熱釋電紅外線傳感器；11、無線傳輸模塊；12、光線感應器。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明：

實施例

如圖1-3所示，本實用新型所述的電力施工用安全防護欄，包括防護欄主體1，防護欄主體1的外部設有若干個LED發光二極管2，防護欄主體1的前方和側面分別設有與其聯接的人體熱釋電紅外線傳感器10和第一控制器9，第一控制器9連接人體熱釋電紅外線傳感器10和LED發光二極管2，防護欄主體1的左右兩側設有與其聯接的放置架3，放置架3上設有警示裝置4，警示裝置4的外部設有警示光帶7，警示裝置4的下方設有旋轉底座8，旋轉底座8的外部設有光線感應器12，防護欄主體1的外部設有第二控制器6，第二控制器6連接警示光帶7、旋轉底座8和光線感應器12。

為了進一步說明上述實施例，防護欄主體1的側面還設有無線傳輸模塊11，第一控制器9通過無線傳輸模塊11與移動終端實現數據通訊。

為了進一步說明上述實施例，防護欄主體1的上方設有太陽能電池板5，太陽能電池板5的下方設有儲能裝置，太陽能電池板5連接儲能裝置，儲能裝置連接第一控制器9和第二控制器6。

為了進一步說明上述實施例，儲能裝置為超級電容。

為了進一步說明上述實施例，旋轉底座8的內部設有齒輪軸，齒輪軸的上端聯接警示裝置4，齒輪軸的下方設有旋轉電機，旋轉電機與齒輪軸傳動連接，第二控制器6電氣連接旋轉電機。

為了進一步說明上述實施例，警示光帶7聯接在警示裝置4的外部并呈徑向盤旋分布。

為了進一步說明上述實施例，第一控制器9和第二控制器6均采用STM32型單片機。

本實施例的工作原理為：電力施工時將防護欄主體1放置于施工區域的入口處，LED發光二極管2實時顯示警示標語，當人體熱釋電紅外線傳感器10檢測人體的熱釋信號后，第一控制器9到驅動LED發光二極管2不斷閃爍警示標語，第一控制器9同時通過無線傳輸模塊11將上述信息傳輸至移動終端，移動終端為施工人員隨身攜帶的智能電子設備，提醒施工人員有人員進入，在夜間施工時，第二控制器6采集光線感應器12的數據驅動旋轉底座8內的旋轉電機運轉，旋轉電機帶動齒輪軸轉動從而帶動警示裝置4旋轉，同時警示光帶7點亮，為過往的人群提供進一步的警示作用，避免安全事故的發生。

采用以上結合附圖描述的本實用新型的實施例的電力施工用安全防護欄，在白天和夜間施工時都能夠提供較好的警示作用，避免了意外事故的發生，保障了電力施工的順利進行。但本實用新型不局限于所描述的實施方式，在不脫離本實用新型的原理和精神的情況下這些對實施方式進行的變化、修改、替換和變形仍落入本實用新型的保護范圍內。
