本實用新型屬于箱涵分層止水裝置技術領域，涉及一種使用鋼板止水帶的大型箱涵。

背景技術：

現澆鋼筋混凝土箱涵作為取排水工程常用的取水、排水管道，施工較為方便，相較管涵更加經濟。因部分箱涵尺寸較大，且一次澆筑完成則無法拆卸內模板，因此箱涵一般分兩層澆筑，先澆筑底板和側壁的下半部分，再澆筑側壁上部及頂板。而分層澆筑不可避免形成施工縫，造成箱涵內的水滲漏，對于核電工程等對混凝土抗滲、防腐要求比較嚴格的工程來說，需做好現澆箱涵的水平施工縫的處理，做好止水措施，確保施工用水不滲流至箱涵外表面，對混凝土造成腐蝕。

技術實現要素：

本實用新型的目的是針對現有技術中存在的上述問題，提供了一種可有效的解決水平施工縫的漏水問題，確保混凝土不被腐蝕的使用鋼板止水帶的大型箱涵。

本實用新型的目的可通過下列技術方案來實現：一種使用鋼板止水帶的大型箱涵，包括合圍的底板、頂板和兩個側壁，其特征在于：側壁分為兩部分，包括分別與頂板和底板連接的側壁上部和側壁下部，還包括鋼板止水帶，鋼板止水帶布設于側壁上部和側壁下部銜接處的長度方向和寬度方向中心位置，鋼板止水帶分別具有一半嵌入側壁上部和側壁下部內，鋼板止水帶長度方向兩端設有沿鋼板止水帶寬度方向分布的梳齒槽，且相鄰兩個鋼板 止水帶通過梳齒槽插接定位。

箱涵施工時，首先澆筑底板及側壁下部，側壁下部標高以高出底板為準，施工時需將鋼板止水帶布設與側壁中心位置，鋼板止水帶設置為一定的厚度，寬度不小于30cm，但不得影響箱涵的保護層，預埋進側壁下部內寬度的1/2，混凝土面上部留鋼板止水帶寬度的1/2，之后施工時再將鋼板止水帶澆筑于混凝土內，以達到止水效果，而且利用梳齒槽插接定位能始終保證鋼板止水帶位置準確。

在上述的一種使用鋼板止水帶的大型箱涵中，所述的鋼板止水帶長度方向兩端還設有板槽，還包括連接鋼板，且連接鋼板嵌在板槽內，并與緊固件配合連接相鄰兩個鋼板止水帶。

因此連接后不會破壞鋼板止水帶原有結構。

在上述的一種使用鋼板止水帶的大型箱涵中，所述的底板和側壁下部形成一體澆筑的第一層箱涵，鋼板止水帶下半部分預埋在第一層箱涵內，頂板和側壁上部形成一體澆筑的第二層箱涵，且鋼板止水帶上半部分澆筑在第二層箱涵內，

在上述的一種使用鋼板止水帶的大型箱涵中，所述的鋼板止水帶寬度不小于30cm。

與現有技術相比，本實用新型具有如下優點：

1、有了鋼板止水帶后，箱涵分層澆筑，施工較為便利，尤其是內模的支拆，更加方便。

2、選用鋼板止水帶，可有效避免箱涵因分層施工造成的漏水，可保護混凝土不受腐蝕。

附圖說明

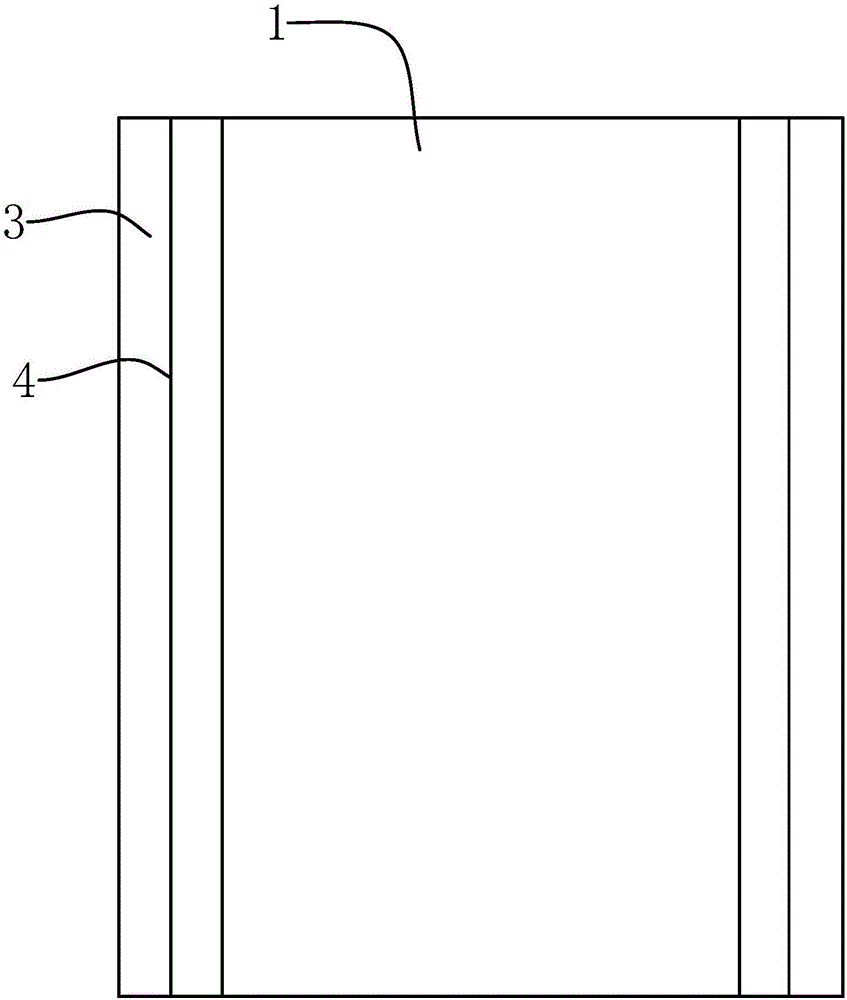

圖1和圖2分別是本箱涵斷面圖和平剖面圖。

圖3是鋼板止水帶連接部分結構示意圖。

圖中，

1、底板；

2、頂板；

3、側壁；

4、鋼板止水帶；41、梳齒槽；42、板槽；

5、連接鋼板。

具體實施方式

以下是本實用新型的具體實施例并結合附圖，對本實用新型的技術方案作進一步的描述，但本實用新型并不限于這些實施例。

如圖1-3所示，本實用新型一種使用鋼板止水帶的大型箱涵，包括合圍的底板1、頂板2和兩個側壁3，側壁3分為兩部分，包括分別與頂板2和底板1連接的側壁3上部和側壁3下部，還包括鋼板止水帶4，鋼板止水帶4布設于側壁3上部和側壁3下部銜接處的長度方向和寬度方向中心位置，鋼板止水帶4分別具有一半嵌入側壁3上部和側壁3下部內，鋼板止水帶4長度方向兩端設有沿鋼板止水帶4寬度方向分布的梳齒槽41，且相鄰兩個鋼板止水帶4通過梳齒槽41插接定位。

進一步的，鋼板止水帶4長度方向兩端還設有板槽42，還包括連接鋼板5，且連接鋼板5嵌在板槽42內，并與緊固件配合連接相鄰兩個鋼板止水帶4。底板1和側壁3下部形成一體澆筑的第一層箱涵，鋼板止水帶4下半部分預埋在第一層箱涵內，頂板2和側壁3上部形成一體澆筑的第二層箱涵，且鋼板止水帶4上半部分澆筑在第二層箱涵內，鋼板止水帶4寬度不小于30cm。

箱涵施工時，首先澆筑底板1及側壁3下部，側壁3下部標高以高出底板為準，施工時需將鋼板止水帶4布設與側壁3中心位置，鋼板止水帶4設置為一定的厚度，寬度不小于30cm，但不得影響箱涵的保護層，預埋進側壁3下部內寬度的1/2，混凝土面上部留鋼板止水帶4寬度的1/2，之后施工時再將鋼板止水帶4 澆筑于混凝土內，以達到止水效果，而且利用梳齒槽41插接定位能始終保證鋼板止水帶4位置準確。

本文中所描述的具體實施例僅僅是對本實用新型精神作舉例說明。本實用新型所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，但并不會偏離本實用新型的精神或者超越所附權利要求書所定義的范圍。

盡管本文較多地使用了底板1、頂板2、側壁3、鋼板止水帶4、梳齒槽41、板槽42、連接鋼板5等術語，但并不排除使用其它術語的可能性。使用這些術語僅僅是為了更方便地描述和解釋本實用新型的本質；把它們解釋成任何一種附加的限制都是與本實用新型精神相違背的。
