本實用新型涉及瀝青生產設備技術領域，具體涉及一種強制式瀝青混合料攪拌裝置。

背景技術：

強制瀝青混合料攪拌設備是一種將石料、瀝青加熱到一定溫度，按一定的比例將石料、瀝青、礦粉混合攪拌。隨著我國公路建設事業的快速發展，尤其是高速公路的飛速建設，對高質量瀝青混合料的需求在不斷的增加。瀝青混合料攪拌設備作為瀝青路面機械化施工的關鍵設備，現在使用中的瀝青混合料攪拌站存在結構設計不夠合理、原料利用率偏低和電力損耗大的問題，因此提高瀝青混合料攪拌裝置的結構合理性，提高設備的自動化程度和生產率，降低成本，是瀝青混合料攪拌裝置設計的重點。

技術實現要素：

針對現有技術的不足，本實用新型提供一種配比精確、結構合理、便于控制、拌和均勻和除塵效果良好的強制式瀝青混合料攪拌裝置。

本實用新型的技術方案是這樣實現的：一種強制式瀝青混合料攪拌裝置，包括石料供應系統、礦粉供應系統、瀝青供應系統、拌和樓和除塵系統，所述的石料供應系統包括依次連接的四斗級配機、上料架、烘干筒和石料提升機，烘干筒與除塵系統相連接，石料提升機與拌和樓相連接，

所述的礦粉供應系統包括依次連接的水平螺旋輸送器、礦粉提升機和礦粉存倉，礦粉存倉的底部設有傾斜螺旋輸送器，傾斜螺旋輸送器與拌和樓相連接，

所述的瀝青供應系統包括瀝青高溫罐和與瀝青高溫罐相連接的瀝青噴灑泵，瀝青噴灑泵與拌和樓相連接，

所述的拌和樓包括與石料提升機相連接振動篩二、集料倉、稱重系統和攪拌缸，振動篩二的底部設有集料倉，集料倉通過稱重系統與攪拌缸連接，稱重系統與傾斜螺旋輸送器和瀝青噴灑泵均連接。

所述的四斗級配機的底部設有皮帶喂料機，四斗級配機與上料架之間設有振動篩一。

所述的稱重系統包括與集料倉相連接的石料稱量倉、與傾斜螺旋輸送器相連接的礦粉稱量倉和與瀝青噴灑泵相連接的瀝青稱量倉，石料稱量倉、礦粉稱量倉和瀝青稱量倉均與攪拌缸連接，石料稱量倉、礦粉稱量倉和瀝青稱量倉上均設有拉力傳感器，拉力傳感器通過導線與微機連接，微機通過導線與顯示屏連接。

所述的除塵系統包括與烘干筒相連接的引風機，以及通過引風管道與引風機相連接的除塵器。

本實用新型具有如下的積極效果：將石料、瀝青加熱到一定溫度，按一定的比例將石料、瀝青、礦粉混合攪拌，生產出適合鋪設瀝青路面的黑色混合料，該裝置結構緊湊、占地面積小，便與后期的檢修，具有配比準確，拌和均勻、除塵效果良好、結構合理和生產效率高的特點。

附圖說明

圖1為本實用新型的整體結構示意圖。

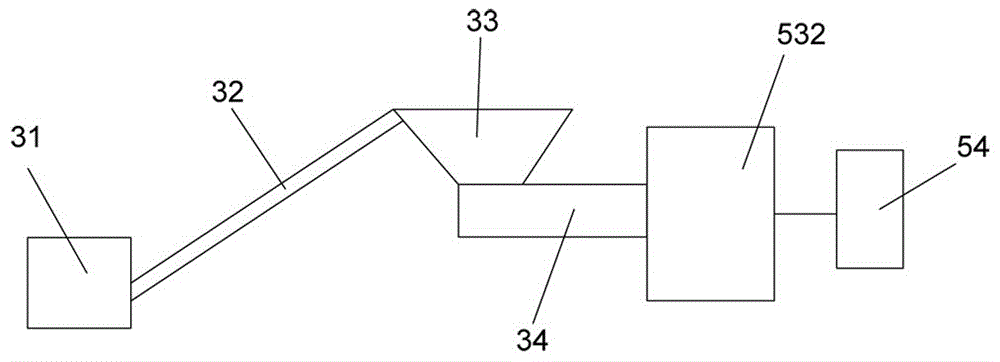

圖2為本實用新型的礦粉供應系統的結構示意圖。

圖3為本實用新型的瀝青供應系統的結構示意圖。

具體實施方式

如圖1、2、3所示，本實用新型包括石料供應系統、礦粉供應系統、瀝青供應系統、拌和樓5和除塵系統2，石料供應系統包括依次連接的四斗級配機11、上料架12、烘干筒13和石料提升機14，烘干筒13與除塵系統2相連接，石料提升機14與拌和樓5相連接；礦粉供應系統包括依次連接的水平螺旋輸送器31、礦粉提升機32和礦粉存倉33，礦粉存倉33的底部設有傾斜螺旋輸送器34，傾斜螺旋輸送器34與拌和樓5相連接；瀝青供應系統包括瀝青高溫罐41和與瀝青高溫罐41相連接的瀝青噴灑泵42，瀝青噴灑泵42與拌和樓5相連接；

拌和樓5包括與石料提升機14相連接振動篩二51、集料倉52、稱重系統和攪拌缸54，振動篩二51的底部設有集料倉52，集料倉52通過稱重系統與攪拌缸54連接，稱重系統與傾斜螺旋輸送器34和瀝青噴灑泵42均連接。

四斗級配機11的底部設有皮帶喂料機15，四斗級配機11與上料架12之間設有振動篩一16。稱重系統包括與集料倉52相連接的石料稱量倉531、與傾斜螺旋輸送器34相連接的礦粉稱量倉532和與瀝青噴灑泵42相連接的瀝青稱量倉533，石料稱量倉531、礦粉稱量倉532和瀝青稱量倉533均與攪拌缸54連接，石料稱量倉531、礦粉稱量倉532和瀝青稱量倉533上均設有拉力傳感器，拉力傳感器通過導線與微機連接，微機通過導線與顯示屏連接。除塵系統2包括與烘干筒13相連接的引風機，以及通過引風管道與引風機相連接的除塵器。

將石料、瀝青加熱到一定溫度，按一定的比例將石料、瀝青、礦粉混合攪拌，生產出適合鋪設瀝青路面的黑色混合料，設備結構緊湊、占地面積小，便與后期的檢修，具有配比準確，拌和均勻、除塵效果良好、結構合理和生產效率高的特點。

為便于對本實用新型的理解，下面結合一個工作過程對本實用新型作進一步的描述：

將石料用裝載機分別裝入四斗級配機11四個料倉內，由四斗級配機11經過簡單級配，進入皮帶喂料機15，經過振動篩一16，將大于50mm的不使用的石料篩分出來，合格的石料由上料架12輸送到烘干筒13內，石料在烘干筒13內充分加熱、干燥、混合；在烘干過程中，冷集料中含有的粉塵、灰土及濕氣通過引風機被吸入引風管道進入除塵器，在除塵器中，粉塵被分離出來；烘干筒13中加熱后的石料經下料口流入石料提升機14，再由石料提升機14提至拌和樓，由拌和樓內的振動篩二51篩分為四種規格的料，分別進入振動篩二51下面的集料倉52，根據各種集料的不同比例，依次將集料倉52內的石料放入石料稱量倉531內進行稱量。

礦粉通過水平螺旋輸送器31輸送到礦粉提升機32，礦粉提升機32又將礦粉輸送至礦粉存倉33內，通過傾斜螺旋輸送器34輸送至礦粉稱量倉532進行稱量。

瀝青從存儲罐注入瀝青高溫罐41，加溫至150°C左右，通過瀝青噴灑泵42的作用將瀝青送到瀝青稱量倉533進行稱量。

將稱量的石料、礦粉及瀝青依次放入攪拌缸54內，攪拌到要求時間后，開啟攪拌缸門，將攪拌均勻的混合料放入運輸車內，或放入提升機小車內將混合料提升到保溫儲倉內，經保溫儲倉將混合料放入運輸車內。
