本發明屬于高空作業技術領域，具體涉及一種高空纜繩除冰機構。

背景技術：

高架橋吊繩等高空纜繩上堆積冰雪的清除與人們的生活息息相關，特別是積雪造成的事故嚴重影響著人類的生命財產安全。目前清除高空冰雪的人工作業十分危險，而高空墜落的冰塊更是對下方的行人和車輛帶來危險。

目前已有的高空除冰工具大多針對高空電線或半自動化作業，除冰效果并不是很理想，發明一種針對高空纜繩的除冰機構對保護人類財產安全和人身安全具有重要的現實意義。

技術實現要素：

本發明的目的在于克服上述現有技術的不足，提供一種安全可靠的高空纜繩除冰機構。

一種高空纜繩除冰機構，包括除冰盤、移動架、緊定銷和固定板等，所述除冰盤由三個十字花刀、三個旋轉馬達、小固定底盤和大固定底盤組成，所述小固定底盤和大固定底盤可配合組成一個環形固定底盤；所述除冰盤通過緊定銷安裝在固定板上；所述移動架包括固定夾板、活動夾板、夾板彈簧、滾輪和滾輪馬達，所述固定夾板安裝在固定板上。

作為上述技術方案的進一步描述：

十字花刀共有四片刀片，其中上方兩片刀片的除冰半徑小于下面兩片刀片的除冰半徑，上方刀片先接觸冰雪除去外圓柱面部分冰雪，下方刀片進一步除去靠近纜繩的冰雪，分步除冰，便于減小除冰時的冰雪阻力。

作為上述技術方案的進一步描述：

所述滾輪和滾輪馬達安裝在活動夾板下部，所述滾輪中部凹陷可與纜繩配合，所述夾板彈簧安裝在固定夾板和活動夾板之間提供預緊力使兩滾輪緊貼纜繩，避免機構整體偏離纜繩，導致機構滑落。

作為上述技術方案的進一步描述：

所述三個十字花刀分別通過三個旋轉馬達均勻安裝在環形固定底盤上，可實現最大范圍的除冰效果。

本發明采用十字花刀將冰塊打成冰沙從而起到除冰效果，采用滾輪實現整體機構在纜繩上的自由移動，可同時實現機構在高空纜繩上的自由移動和快速安全除冰，解決目前高空纜繩上冰雪堆積后損壞纜繩、冰塊墜落等安全隱患問題。

具體體現在：

1、環形固定底盤有兩部分組成，作業時安裝在纜繩上由緊定銷固定在固定板上，操作便捷；

2、采用十字花刀將冰塊打成冰沙從而起到除冰效果，即避免了冰塊高空滑落造成危險事故，又方便快捷環保；

3、十字花刀共有四片刀片，其中上方兩片刀片的除冰半徑小于下面兩片刀片的除冰半徑，上方刀片先接觸冰雪除去外圓柱面部分冰雪，下方刀片進一步除去靠近纜繩的冰雪，分步除冰，便于減小除冰時的冰雪阻力；

4、滾輪中部凹陷可與纜繩配合，夾板彈簧安裝在固定夾板和活動夾板之間提供預緊力使兩滾輪緊貼纜繩，避免機構整體偏離纜繩，導致機構滑落。

附圖說明

圖1為本發明的立體結構示意圖；

圖2為本發明的仰視結構示意圖；

圖3為本發明的側視結構示意圖；

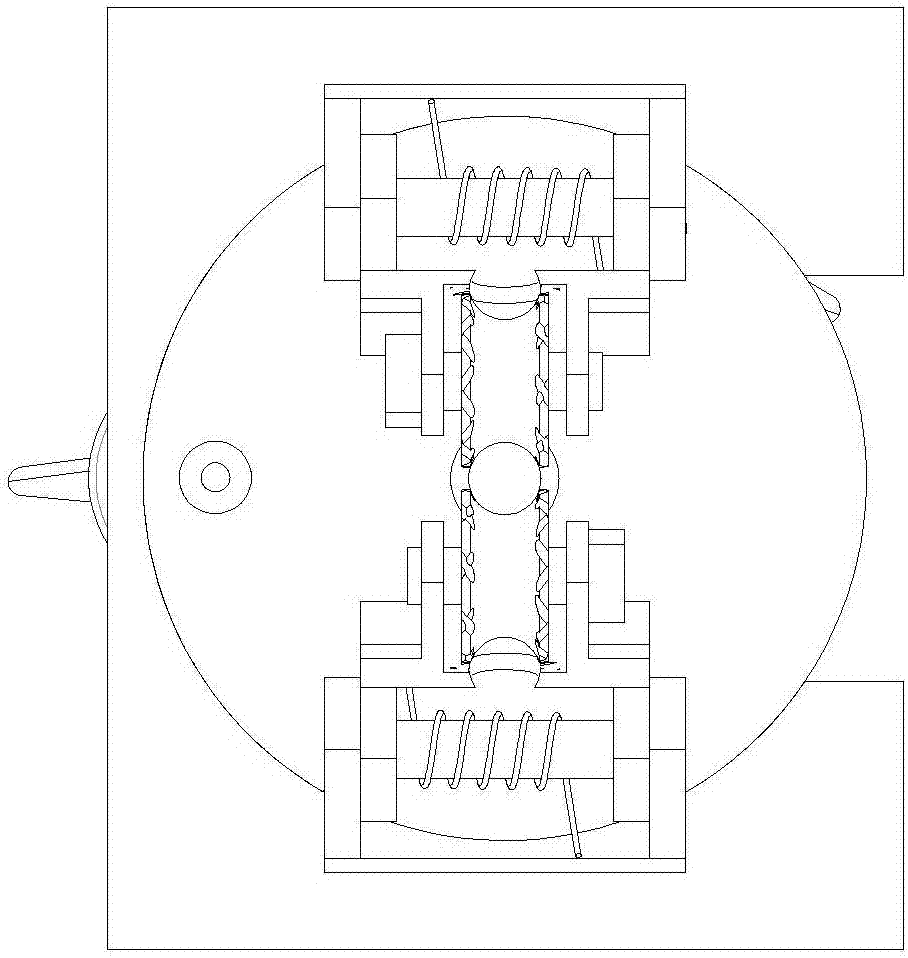

圖4為本發明的俯視結構示意圖。

具體實施方式

參見圖1，本發明提供的一種高空纜繩除冰機構，包括除冰盤2、移動架5、緊定銷4和固定板3等，所述除冰盤2由三個十字花刀2a、三個旋轉馬達2b、小固定底盤2c和大固定底盤2d組成，所述小固定底盤2c和大固定底盤2d可配合組成一個環形固定底盤，所述三個十字花刀2a分別通過三個旋轉馬達2b均勻安裝在環形固定底盤上；所述除冰盤2通過緊定銷4安裝在固定板3上；所述移動架5包括固定夾板5b、活動夾板5c、夾板彈簧5a、滾輪5c和滾輪馬達5d，所述固定夾板5b安裝在固定板3上，所述滾輪5c和滾輪馬達5d安裝在活動夾板5c下部，所述滾輪5c中部凹陷可與纜繩1配合，所述夾板彈簧5a安裝在固定夾板5b和活動夾板5c之間提供預緊力使兩滾輪5d緊貼纜繩1。

具體實施方式如下：

1、作業前將移動架5上的活動夾板5c拉開縫隙通過滾輪5d夾到纜繩1上，將小固定底盤2c和大固定底盤2d配合組成環形固定底盤，安裝在纜繩1上由緊定銷4固定在固定板3上；

2、將滾輪5d中部凹陷位置與纜繩1配合，啟動兩個滾輪馬達5d和三個旋轉馬達2b；

3、機構在高空纜繩1上自由移動，十字花刀2a上方兩片刀片的除冰半徑小于下面兩片刀片的除冰半徑，上方刀片先接觸冰雪除去外圓柱面部分冰雪，下方刀片進一步除去靠近纜繩的冰雪，分步除冰，最終完成高空纜繩的除冰任務。

機構采用十字花刀2a將冰塊打成冰沙從而起到除冰效果，采用滾輪5d實現整體機構在纜繩上的自由移動，可同時實現機構在高空纜繩上的自由移動和快速安全除冰，解決目前高空纜繩上冰雪堆積后損壞纜繩、冰塊墜落等安全隱患問題。

以上所述僅是本發明的優選實施方式，本發明的保護范圍并不僅局限于上述實施例，凡屬于本發明思路下的技術方案均屬于本發明的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。

技術特征：

技術總結
本發明公開了一種高空纜繩除冰機構，包括除冰盤、移動架、緊定銷和固定板等，所述除冰盤由十字花刀、旋轉馬達、環形固定底盤組成，所述十字花刀通過旋轉馬達安裝在環形固定底盤上；所述除冰盤通過緊定銷安裝在固定板上；所述移動架包括固定夾板、活動夾板、夾板彈簧、滾輪和滾輪馬達，所述固定夾板安裝在固定板上，所述滾輪和滾輪馬達安裝在活動夾板下部，所述滾輪中部凹陷可與纜繩配合，所述夾板彈簧安裝在固定夾板和活動夾板之間提供預緊力使兩滾輪緊貼纜繩。本發明采用十字花刀將冰塊打成冰沙從而起到除冰效果，采用滾輪實現整體機構在纜繩上的自由移動，解決目前高空纜繩上冰雪堆積后損壞纜繩、冰塊墜落等安全隱患問題。
