本發明屬于汽車地鎖技術領域,具體涉及一種杠桿式地鎖。
背景技術:
地鎖,即車位鎖,是一種機械裝置,作用是防止別人占用自己的汽車車位,讓自己的汽車隨到隨停。
以前車位鎖大多為機械手動式,汽車進出停車位時需要下車把車位鎖的撐桿撐起或放下,然后再上鎖,使用非常不便,如果是露天車位又碰到下雨天,那就更麻煩了。手動車位鎖都沒有防撞功能,如果不小心撞到車位鎖,車子很容易受傷,車位鎖也很容易損壞。
雖然目前出現自動貼地地鎖,但是由于地鎖的通訊或電路置于地鎖上,當貼地地鎖處在陰雨天時,自動貼地地鎖浸泡在水中,致使電路無法正常使用。
進而現有的車位地鎖存在如下缺點:1.傳統的地鎖因為起降高度無法有效控制,導致在實際操作時,容易把汽車底盤給劃傷或損壞;2.傳統地鎖對與安裝地面要求平整,才能安裝;3.傳統地鎖在下雨時,整個零部件全浸在水中,進而生銹,部分城市雨季時期,內澇時間長達數周,傳統地鎖在這樣的使用環境下,功能全部失效。
為了解決現有機械手動或自動貼地式地鎖存在的問題,申請人基于現有的問題,提出一種與現有完全不同結構的新型車鎖。
技術實現要素:
本發明為了解決上述現有地鎖存的缺點,提出一種杠桿式地鎖。
為了實現上述目的,本發明采用的技術方案如下:
杠桿式地鎖,包括固定座和鎖樁,其特征在于:所述固定座活動連接欄桿,鎖樁頂部設有掃描控制器,所述鎖樁中部設有電機,電機連接帶動連桿,所述連桿與欄桿滑動連接,所述鎖樁上設有固定鎖具,所述固定鎖具與欄桿實現鎖接。
進一步的,所述固定座與欄桿通過軸實現鉸接。
進一步的,所述連桿的端部設有旋轉套,所述旋轉套套在欄桿上,實現滑動。
進一步的,所述鎖樁中部為空心結構。
進一步的,所述控制器用于控制固定鎖具與欄桿的分離。
進一步的,所述連桿置于空心結構內。
進一步的,所述連桿采用空心結構。
本發明具有以下有益效果:
1.由于是傾斜杠桿式地鎖,對汽車底盤不會產生傷害,抗壓也好;
2.上面的桿子的形狀和長度可以自由變形,也可以以傳動形式串聯或并聯其他結構圍欄進行擴展,方便安裝和施工,且對地面平整度沒有要求;
3.控制以及動作機構端位置較高,不容易被水淹而功能失效;
4.智能自動化程度高。
5.在地鎖欄桿貼地放倒時處于車輛放行狀態不耗電,欄桿拉起時相對傳統地鎖結構省電一半左右,在欄桿在高處鎖住固定后處于車輛阻攔狀態不耗電。
附圖說明
圖1是本發明未解鎖時結構示意圖。

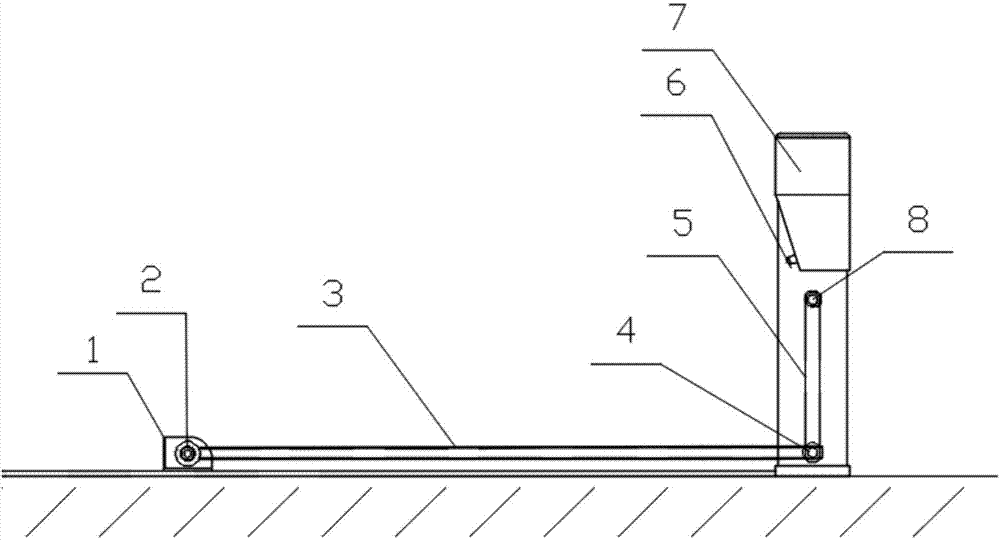

圖2是本發明解鎖后結構圖。
圖3是鎖樁結構示意圖。
附圖中,各標號所代表的部件列表如下:
1、固定座,2、軸,3、欄桿,4、旋轉套,5、連桿,6、固定鎖具,7、控制器,8、電機,9、鎖樁。
具體實施方式
下面結合附圖對本發明做進一步的說明:
如圖1、2、3所示,杠桿式地鎖,包括固定座1和鎖樁3,其特征在于:所述固定座1活動連接欄桿3,鎖樁9頂部設有控制器7,所述鎖樁9中部設有電機8,電機8連接帶動連桿5,所述連桿5與欄桿3滑動連接,所述鎖樁9上設有固定鎖具6,所述固定鎖具6與欄桿3實現鎖接。
所述固定座1與欄桿3通過軸2實現鉸接。所述連桿5的端部設有旋轉套4,所述旋轉套4套在欄桿3上,實現滑動。所述鎖樁9中部為空心結構。所述控制器7用于控制固定鎖具6與欄桿3的分離。所述連桿5置于空心結構內。所述連桿5采用空心結構。
實施例:
使用時,首先使用者掃描控制器7二維碼,識別后,自動連接控制器7解鎖,啟動電機8逆時針旋轉,帶動連桿5同時同步旋轉,由于欄桿3被旋轉套4限位,另一端同時被固定座1里面的軸2固定,只能旋轉,旋轉套4旋轉是為了保證連桿5在旋轉時欄桿3能夠自由伸縮,確保欄桿3隨著連桿5旋轉,降低角度,開放車位(如圖2所示)。關閉時(如圖1所述),電機順時針旋轉,連桿5帶動欄桿3旋轉到固定位置,固定鎖具6鎖住欄桿3一端,固定欄桿3,從而實現對車位的開放和關閉。
以上所述,僅為本發明的具體實施方式,但發明的保護范圍并不局限于此,任何熟悉本領域的技術人員在本發明揭露的技術范圍內,可輕易想到的變化或替換,都應涵蓋在發明的保護范圍之內。
