本實用新型涉及公路建設技術領域，具體為一種瀝青路面側向銑刨機。

背景技術：

路面銑刨機是瀝青路面養護施工機械的主要機種之一，瀝青混凝土路面養護施工的主要設備之－，主要用于公路、城鎮道路、機場和貨場等瀝青混凝土面層的開挖翻新，也可以用于清除路面擁包、油浪、網紋和車轍等缺陷，還可用來開挖路面坑槽及溝槽，以及水泥路面的拉毛及面層錯臺的銑平。在中國授權公告號CN 204491382 U中所寫的一種瀝青路面側向銑刨機，不便于調節第一刨銑工具的位置，降低了工作效率，操作不方便，浪費了時間，實用性不強。

技術實現要素：

（一）解決的技術問題

針對現有技術的不足，本實用新型提供了一種瀝青路面側向銑刨機，解決了瀝青路面側向銑刨機不便于調節刨銑機構，降低了工作效率，操作不方便，浪費時間和實用性不強的問題。

（二）技術方案

為實現上述目的，本實用新型提供如下技術方案：一種瀝青路面側向銑刨機，包括車體，所述車體的底部活動連接有行走輪，所述車體的一側固定安裝有調節裝置，所述調節裝置的底部通過連接板與銑刨機構的頂部固定連接，所述調節裝置包括盒體，所述盒體內腔的兩端分別活動連接有第一齒輪和第二齒輪，所述第二齒輪的背面與盒體內腔中固定安裝的正反轉電機的輸出軸固定連接，所述第一齒輪和第二齒輪通過傳動鏈條傳動連接，所述傳動鏈條的底部與連接板的一端固定連接，所述連接板的另一端穿過盒體底部開設的通槽與銑刨機構的頂部固定連接。

優選的，所述第一齒輪和第二齒輪的規格一樣，所述第一齒輪包括圓盤和齒牙，齒牙固定安裝在圓盤上，齒牙與傳動鏈條配合使用。

優選的，所述正反轉電機的外部套接有穩固架，所述穩固架的底部與盒體內腔的底部固定連接。

優選的，所述盒體內腔的底部固定安裝有兩個限位塊，兩個限位塊與連接板配合使用。

優選的，所述正反轉電機的底部固定安裝有減震墊。

（三）有益效果

本實用新型提供了一種瀝青路面側向銑刨機。具備以下有益效果：

1、該瀝青路面側向銑刨機，通過車體、行走輪、調節裝置、盒體、第一齒輪、第二齒輪、正反轉電機、傳動鏈條、限位塊、連接板、銑刨機構和穩固架的配合使用，達到了銑刨機構便于根據需要去調節的作用，通過正反轉電機轉動帶動第二齒輪轉動，第二齒輪通過傳動鏈條帶動第一齒輪轉動，連接板隨著傳動鏈條的運動而運動，連接板帶動銑刨機構運動，提高了銑刨機構的工作效率，操作方便，節約了時間，實用性強。

附圖說明

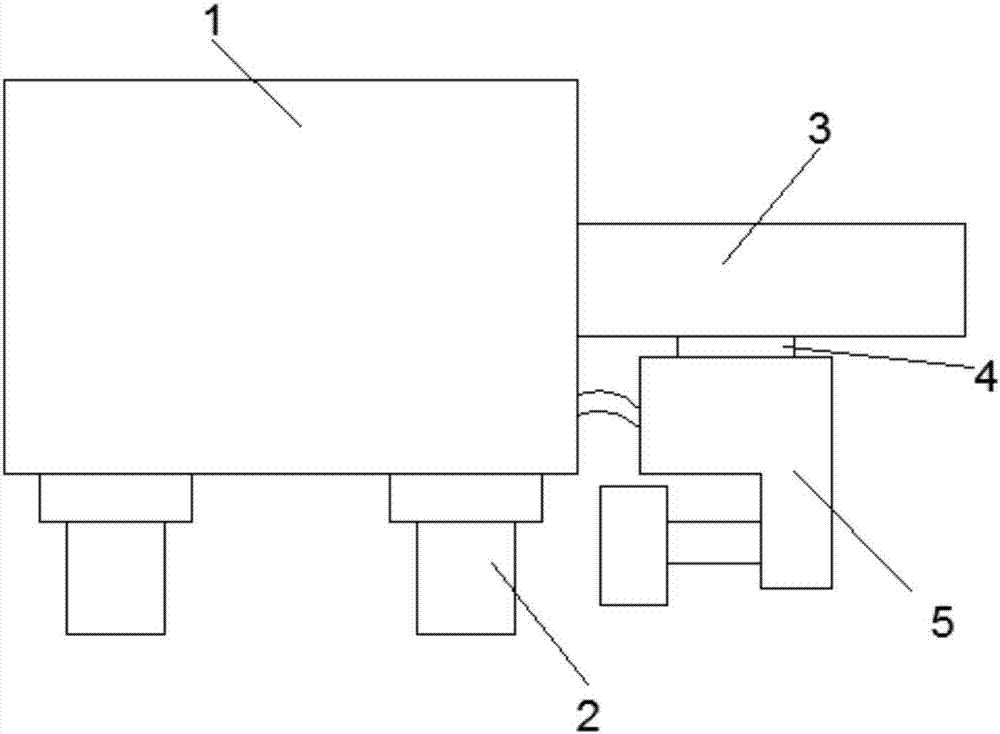

圖1為本實用新型結構示意圖；

圖2為本實用新型結構側視圖；

圖3為本實用新型結構調節裝置和連接板的剖面圖。

圖中：1車體、2行走輪、3調節裝置、31盒體、32第一齒輪、33第二齒輪、34正反轉電機、35傳動鏈條、36限位塊、4連接板、5銑刨機構、6穩固架。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1-3所示，本實用新型提供一種技術方案：一種瀝青路面側向銑刨機，包括車體1，車體1的底部活動連接有行走輪2，車體1的一側固定安裝有調節裝置3，調節裝置3的底部通過連接板4與銑刨機構5的頂部固定連接，調節裝置3包括盒體31，銑刨機構5由發動機、車架、銑削轉子、銑削深度調節機構、液壓元件、集料輸送裝置和轉向系及制動系等組成，盒體31內腔的兩端分別活動連接有第一齒輪32和第二齒輪33，第二齒輪33的背面與盒體31內腔中固定安裝的正反轉電機34的輸出軸固定連接，正反轉電機34的底部固定安裝有減震墊，減震墊具有減震的效果，正反轉電機34的外部套接有穩固架6，正反轉電機34的供電方式是通過外置的電源供電，穩固架6的底部與盒體31內腔的底部固定連接，第一齒輪32和第二齒輪33通過傳動鏈條35傳動連接，傳動鏈條35的底部與連接板4的一端固定連接，盒體31內腔的底部固定安裝有兩個限位塊36，兩個限位塊36與連接板4配合使用，第一齒輪32和第二齒輪33的規格一樣，第一齒輪32包括圓盤和齒牙，齒牙固定安裝在圓盤上，齒牙與傳動鏈條35配合使用，連接板4的另一端穿過盒體31底部開設的通槽與銑刨機構5的頂部固定連接，通過車體1、行走輪2、調節裝置3、盒體31、第一齒輪32、第二齒輪33、正反轉電機34、傳動鏈條35、限位塊36、連接板4、銑刨機構5和穩固架6的配合使用，達到了銑刨機構5便于根據需要去調節的作用，通過正反轉電機34轉動帶動第二齒輪33轉動，第二齒輪33通過傳動鏈條35帶動第一齒輪32轉動，連接板4隨著傳動鏈條35的運動而運動，連接板4帶動銑刨機構5運動，提高了銑刨機構5的工作效率，操作方便，節約了時間，實用性強。

綜上可得，該瀝青路面側向銑刨機，通過車體1、行走輪2、調節裝置3、盒體31、第一齒輪32、第二齒輪33、正反轉電機34、傳動鏈條35、限位塊36、連接板4、銑刨機構5和穩固架6的配合使用，達到了銑刨機構5便于根據需要去調節的作用，通過正反轉電機34轉動帶動第二齒輪33轉動，第二齒輪33通過傳動鏈條35帶動第一齒輪32轉動，連接板4隨著傳動鏈條35的運動而運動，連接板4帶動銑刨機構5運動，提高了銑刨機構5的工作效率，操作方便，節約了時間，實用性強。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定，需要說明的是，該文中出現的電器元件均與外界的主控器及220V市電電連接，并且主控器可為計算機等起到控制的常規已知設備。
