本技術涉及城鄉交通，更具體地說，它涉及一種城鄉交通規劃用導視裝置。

背景技術：

1、交通，指從事旅客和貨物運輸及語言和圖文傳遞的行業，包括運輸和郵電兩個方面，在城鄉道路中，道路的拐彎處和路口需要安裝城鄉交通規劃用導視裝置。

2、但目前的城鄉交通規劃用導視裝置大多數高度固定，不能調節高度，降低了裝置的靈活性，并且大部分沒有設置指示箭頭，降低了裝置的實用性。

技術實現思路

1、(1)要解決的技術問題

2、針對現有技術存在的不足，本實用新型的目的在于提供一種城鄉交通規劃用導視裝置，其具有靈活性高和實用性好的特點。

3、(2)技術方案

4、為實現上述目的，本實用新型提供了一種城鄉交通規劃用導視裝置，包括底板，所述底板的頂部固定連接有框體，所述框體內壁的底部固定連接有第二阻尼軸承，所述第二阻尼軸承內轉動連接有第二轉軸，所述第二轉軸的表面固定連接有蝸輪，所述第二轉軸的頂端固定連接有絲桿，所述絲桿的表面螺紋連接有螺紋塊，所述框體的相對內壁均固定連接有第一阻尼軸承，兩個所述第一阻尼軸承內均轉動連接有第一轉軸，兩個所述第一轉軸的相對端固定連接有同一個蝸桿，所述蝸桿與蝸輪相嚙合，所述第一轉軸的軸端固定連接有轉盤，所述螺紋塊的頂部固定連接有兩個第一連接桿，兩個所述第一連接桿的頂端固定連接有反光鏡，兩個所述第一連接桿的表面固定連接有第二連接桿，所述第二連接桿的一端固定連接有指示牌，所述框體內壁的兩側均開設有滑槽，所述滑槽內滑動連接有滑板，所述滑板固定連接在框體的一側。

5、使用本技術方案的一種城鄉交通規劃用導視裝置時，通過轉動轉盤，通過第一轉軸帶動蝸桿轉動，借助蝸輪與蝸桿相嚙合的作用，能夠通過第二轉軸帶動絲桿轉動，從而能夠帶動螺紋塊和反光鏡上下移動，達到調節反光鏡高度的目的。

6、進一步地，所述底板的底部靠近四角的位置均開設有凹槽，所述凹槽內滑動連接有鋼釘。

7、進一步地，所述轉盤的表面開設有多個通孔，所述通孔內滑動連接有卡柱，所述框體的一側開設有卡槽，所述卡柱的一端卡接在卡槽內。

8、進一步地，所述框體的表面設置有反光帶，所述反光鏡的表面設置有保護膜。

9、(3)有益效果

10、綜上所述，本實用新型具有以下有益效果：

11、1、通過轉動轉盤，通過第一轉軸帶動蝸桿轉動，借助蝸輪與蝸桿相嚙合的作用，能夠通過第二轉軸帶動絲桿轉動，從而能夠帶動螺紋塊和反光鏡上下移動，達到調節反光鏡高度的目的；

12、2、通過設置反光鏡，能夠觀察路口和拐彎處的車輛情況，通過設置指示牌，便于判斷路口方向，通過開設滑槽，借助滑板在滑槽內的滑動作用，提高螺紋塊移動的穩定性，通過設置鋼釘，能夠?qū)ρb置進行固定；

13、3、通過開設卡槽，借助卡柱，能夠?qū)D(zhuǎn)盤進行固定，防止轉盤在非人為的情況下轉動，通過設置保護膜，能夠?qū)Ψ垂忡R進行保護，防止反光鏡長時間使用出現破裂的情況，保障反光鏡的使用壽命，通過設置反光帶，能夠?qū)σ归g行駛的車輛進行提醒和警示。

技術特征：

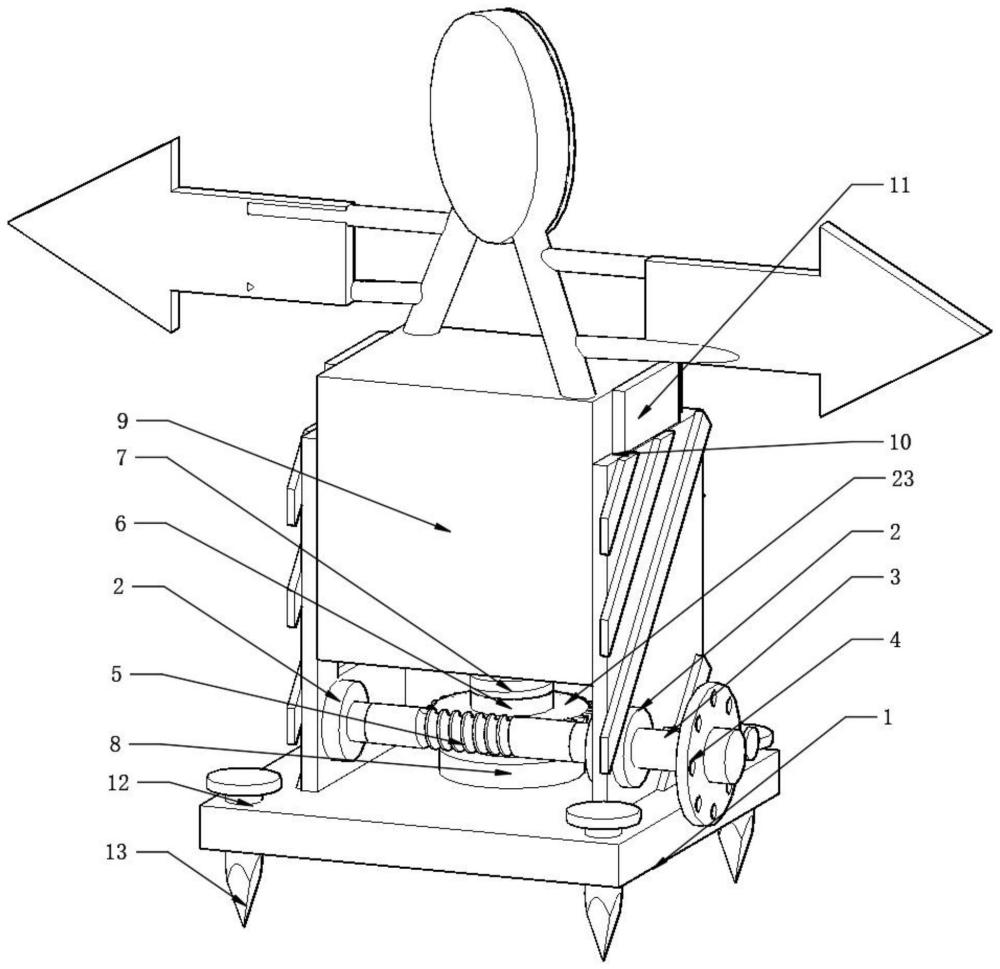

1.一種城鄉交通規劃用導視裝置，包括底板(1)，其特征在于：所述底板(1)的頂部固定連接有框體(17)，所述框體(17)內壁的底部固定連接有第二阻尼軸承(8)，所述第二阻尼軸承(8)內轉動連接有第二轉軸(6)，所述第二轉軸(6)的表面固定連接有蝸輪(23)，所述第二轉軸(6)的頂端固定連接有絲桿(7)，所述絲桿(7)的表面螺紋連接有螺紋塊(9)，所述框體(17)的相對內壁均固定連接有第一阻尼軸承(2)，兩個所述第一阻尼軸承(2)內均轉動連接有第一轉軸(3)，兩個所述第一轉軸(3)的相對端固定連接有同一個蝸桿(5)，所述蝸桿(5)與蝸輪(23)相嚙合，所述第一轉軸(3)的軸端固定連接有轉盤(4)，所述螺紋塊(9)的頂部固定連接有兩個第一連接桿(24)，兩個所述第一連接桿(24)的頂端固定連接有反光鏡(22)，兩個所述第一連接桿(24)的表面固定連接有第二連接桿(19)，所述第二連接桿(19)的一端固定連接有指示牌(20)，所述框體(17)內壁的兩側均開設有滑槽(10)，所述滑槽(10)內滑動連接有滑板(11)，所述滑板(11)固定連接在框體(17)的一側。

2.根據權利要求1所述的一種城鄉交通規劃用導視裝置，其特征在于：所述底板(1)的底部靠近四角的位置均開設有凹槽(12)，所述凹槽(12)內滑動連接有鋼釘(13)。

3.根據權利要求1所述的一種城鄉交通規劃用導視裝置，其特征在于：所述轉盤(4)的表面開設有多個通孔(15)，所述通孔(15)內滑動連接有卡柱(14)，所述框體(17)的一側開設有卡槽(16)，所述卡柱(14)的一端卡接在卡槽(16)內。

4.根據權利要求2所述的一種城鄉交通規劃用導視裝置，其特征在于：所述框體(17)的表面設置有反光帶(18)，所述反光鏡(22)的表面設置有保護膜(21)。

技術總結
本技術公開了一種城鄉交通規劃用導視裝置，屬于城鄉交通技術領域，其中，包括底板，所述底板的頂部固定連接有框體，所述框體內壁的底部固定連接有第二阻尼軸承，所述第二阻尼軸承內轉動連接有第二轉軸，所述第二轉軸的表面固定連接有蝸輪，所述第二轉軸的頂端固定連接有絲桿，所述絲桿的表面螺紋連接有螺紋塊，所述框體的相對內壁均固定連接有第一阻尼軸承，兩個所述第一阻尼軸承內均轉動連接有第一轉軸，兩個所述第一轉軸的相對端固定連接有同一個蝸桿，通過轉動轉盤，通過第一轉軸帶動蝸桿轉動，借助蝸輪與蝸桿相嚙合的作用，能夠通過第二轉軸帶動絲桿轉動，從而能夠帶動螺紋塊和反光鏡上下移動，達到調節反光鏡高度的目的。

技術研發人員：張業平,鄭瓊芳
受保護的技術使用者：張業平
技術研發日：20240202
技術公布日：2025/3/10
