本技術涉及橡膠板，具體為一種新型梳板式阻燃橡膠板。

背景技術：

1、梳板式橡膠板是廣泛應用在80mm以上伸縮縫上的連接結構，這種結構能夠保證汽車行駛的平穩性，降低行駛噪音，延長橋梁的使用年限。

2、現有的技術公開號cn215289676u專利文獻提供了一種新型梳板式阻燃橡膠板，本實用新型具有如下的有益效果：通過增加上部鋼板、下部鋼板、主板固定螺栓、梳板固定螺栓，實現這種梳板式阻燃橡膠板具有超過內置厚度相同鋼板的橡膠板的彈性和韌性，同時又有不低于其他橡膠板的強度，在使用中更能兼顧大橋的壽命與穩定。

3、但是現有的新型梳板式阻燃橡膠板在使用時，不便于工作人員對其進行快速拆裝，螺栓的連接方式導致梳板式阻燃橡膠板的拆裝較為繁瑣，相對地增加了梳板式阻燃橡膠板的拆裝時長，降低了梳板式阻燃橡膠板的檢修效率，實用性和便捷性較差。

技術實現思路

1、本實用新型的目的在于提供一種新型梳板式阻燃橡膠板，以解決上述背景技術中提出現有的新型梳板式阻燃橡膠板在使用時，不便于工作人員對其進行快速拆裝的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種新型梳板式阻燃橡膠板，包括主體機構和輔助機構，所述輔助機構位于主體機構的下方，所述主體機構包括阻燃橡膠頂板、阻燃橡膠底板、上梳板和下梳板，所述阻燃橡膠底板位于阻燃橡膠頂板的下方，所述上梳板位于阻燃橡膠頂板與阻燃橡膠底板的中部，所述下梳板活動安裝在上梳板的下端；

3、所述主體機構還包括固定立柱、固定座、伸縮扣、固定帽和固定槽，所述固定立柱位于阻燃橡膠底板的上方，所述固定座位于固定立柱的上方，所述伸縮扣活動安裝在固定座的前端，所述固定帽活動安裝在阻燃橡膠頂板的上端，所述固定槽固定設置在固定帽的前端，所述伸縮扣與固定槽活動連接。

4、優選的，所述輔助機構包括上部鋼板和上部橡膠板，所述上部鋼板固定安裝在阻燃橡膠頂板的下端，所述上部橡膠板固定安裝在上部鋼板的下端，所述上部橡膠板位于上梳板的上端。

5、優選的，所述輔助機構還包括下部鋼板和下部橡膠板，所述下部鋼板固定安裝在阻燃橡膠底板的上端，所述下部橡膠板固定安裝在下部鋼板的上端，所述下部橡膠板位于下梳板的下端。

6、優選的，所述輔助機構還包括連接墊，所述連接墊固定安裝在下部鋼板的上端，所述固定立柱位于連接墊的上端。

7、優選的，所述輔助機構還包括鋼絲彈簧，所述鋼絲彈簧固定安裝在固定立柱的上端，所述鋼絲彈簧的上端固定連接固定座。

8、優選的，所述輔助機構還包括支撐桿和連接座，所述支撐桿固定安裝在固定座的下端，所述支撐桿位于鋼絲彈簧的內部，所述連接座固定安裝在阻燃橡膠頂板的上端，所述固定座位于連接座的內部。

9、優選的，所述輔助機構還包括壓縮彈簧和防脫板，所述壓縮彈簧固定安裝在固定帽的前端，所述防脫板固定安裝在壓縮彈簧的下端。

10、與現有技術相比，本實用新型的有益效果是：

11、1、該新型梳板式阻燃橡膠板，通過安裝主體機構，實現了該梳板式阻燃橡膠板在使用時，工作人員能夠通過操作，對其進行快速拆裝，便于工作人員對其進行檢修維護操作，且無需其他工具的輔助拆裝，減少了梳板式阻燃橡膠板的拆裝時長，提高了梳板式阻燃橡膠板的檢修效率，提高了該梳板式阻燃橡膠板使用的便捷性；

12、2、該新型梳板式阻燃橡膠板，通過安裝輔助機構，實現了該梳板式阻燃橡膠板在使用時，防脫板的設計為固定槽提供了防護的效果，能夠避免梳板式阻燃橡膠板的安裝使用過程中伸縮扣受外力影響脫落的情況出現，以保障梳板式阻燃橡膠板安裝的穩定性，提高了該梳板式阻燃橡膠板的防護性。

技術特征：

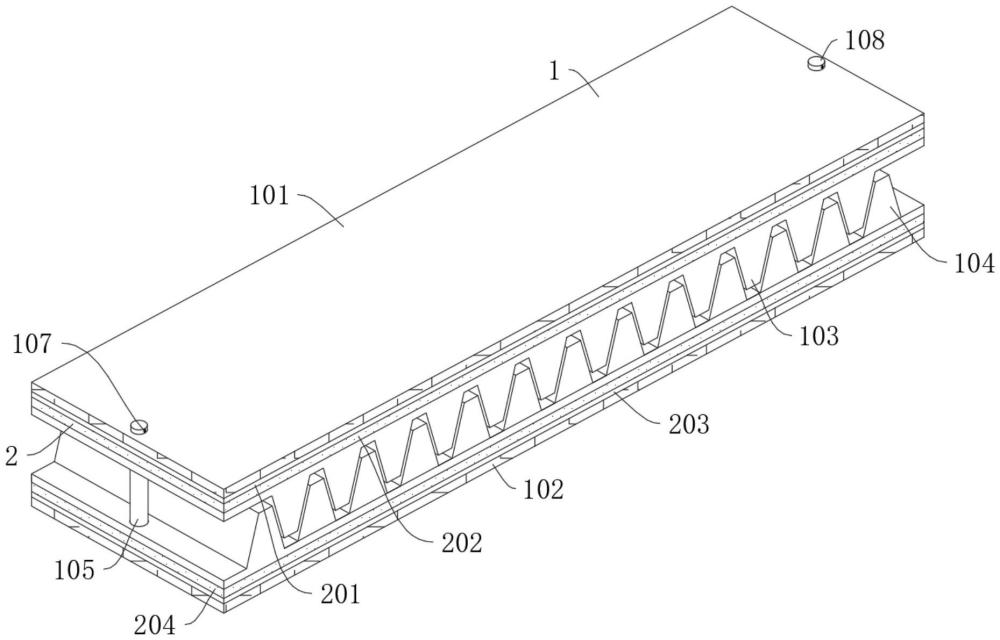

1.一種新型梳板式阻燃橡膠板，包括主體機構（1）和輔助機構（2），其特征在于：所述輔助機構（2）位于主體機構（1）的下方，所述主體機構（1）包括阻燃橡膠頂板（101）、阻燃橡膠底板（102）、上梳板（103）和下梳板（104），所述阻燃橡膠底板（102）位于阻燃橡膠頂板（101）的下方，所述上梳板（103）位于阻燃橡膠頂板（101）與阻燃橡膠底板（102）的中部，所述下梳板（104）活動安裝在上梳板（103）的下端；

2.根據權利要求1所述的一種新型梳板式阻燃橡膠板，其特征在于：所述輔助機構（2）包括上部鋼板（201）和上部橡膠板（202），所述上部鋼板（201）固定安裝在阻燃橡膠頂板（101）的下端，所述上部橡膠板（202）固定安裝在上部鋼板（201）的下端，所述上部橡膠板（202）位于上梳板（103）的上端。

3.根據權利要求2所述的一種新型梳板式阻燃橡膠板，其特征在于：所述輔助機構（2）還包括下部鋼板（203）和下部橡膠板（204），所述下部鋼板（203）固定安裝在阻燃橡膠底板（102）的上端，所述下部橡膠板（204）固定安裝在下部鋼板（203）的上端，所述下部橡膠板（204）位于下梳板（104）的下端。

4.根據權利要求3所述的一種新型梳板式阻燃橡膠板，其特征在于：所述輔助機構（2）還包括連接墊（205），所述連接墊（205）固定安裝在下部鋼板（203）的上端，所述固定立柱（105）位于連接墊（205）的上端。

5.根據權利要求4所述的一種新型梳板式阻燃橡膠板，其特征在于：所述輔助機構（2）還包括鋼絲彈簧（206），所述鋼絲彈簧（206）固定安裝在固定立柱（105）的上端，所述鋼絲彈簧（206）的上端固定連接固定座（106）。

6.根據權利要求5所述的一種新型梳板式阻燃橡膠板，其特征在于：所述輔助機構（2）還包括支撐桿（207）和連接座（208），所述支撐桿（207）固定安裝在固定座（106）的下端，所述支撐桿（207）位于鋼絲彈簧（206）的內部，所述連接座（208）固定安裝在阻燃橡膠頂板（101）的上端，所述固定座（106）位于連接座（208）的內部。

7.根據權利要求6所述的一種新型梳板式阻燃橡膠板，其特征在于：所述輔助機構（2）還包括壓縮彈簧（209）和防脫板（210），所述壓縮彈簧（209）固定安裝在固定帽（108）的前端，所述防脫板（210）固定安裝在壓縮彈簧（209）的下端。

技術總結
本技術涉及橡膠板技術領域，且公開了一種新型梳板式阻燃橡膠板，包括主體機構和輔助機構，所述輔助機構位于主體機構的下方，所述主體機構包括阻燃橡膠頂板、阻燃橡膠底板、上梳板和下梳板，所述阻燃橡膠底板位于阻燃橡膠頂板的下方，所述上梳板位于阻燃橡膠頂板與阻燃橡膠底板的中部，所述下梳板活動安裝在上梳板的下端。該新型梳板式阻燃橡膠板，通過安裝主體機構，實現了該梳板式阻燃橡膠板在使用時，工作人員能夠通過操作，對其進行快速拆裝，便于工作人員對其進行檢修維護操作，且無需其他工具的輔助拆裝，減少了梳板式阻燃橡膠板的拆裝時長，提高了梳板式阻燃橡膠板的檢修效率，提高了該梳板式阻燃橡膠板使用的便捷性。

技術研發人員：孔春果
受保護的技術使用者：南京曼可新材料有限公司
技術研發日：20240711
技術公布日：2025/4/24
