本技術涉及道路施工，尤其涉及一種道路施工用水泥路面壓紋機。

背景技術：

1、在道路施工領域，有效的路面壓實是確保道路質量和耐久性的關鍵環節。傳統的壓實方法主要依賴于使用單一類型的壓路機進行施工，例如僅使用大型滾筒對道路進行壓實。然而，這種方法存在一些問題：

2、首先，單一類型的壓路機難以同時解決道路表面的各種不均勻性和凹凸不平。大型滾筒雖然可以對道路進行初步壓實，但無法完全消除微小的不平整，導致路面質量不盡如人意。

3、其次，傳統方法下，施工過程通常需要分為多個階段，先進行初步壓實，然后再進行細致壓實，增加了施工的時間和成本。

4、另外，單一類型的壓路機可能會受到道路表面不均勻性的影響而損壞，需要頻繁地維修和更換，影響施工效率和連續性。

5、因此，傳統的單一類型壓路機方法存在壓實效果不徹底、施工質量難以保證、施工時間較長、機械損壞風險較高等問題。這些問題嚴重影響了道路施工的效率和質量，迫切需要一種新的技術方案來解決。

6、為此，我們提出一種道路施工用水泥路面壓紋機。

技術實現思路

1、本實用新型主要是解決上述現有的技術問題，提供一種道路施工用水泥路面壓紋機。

2、為了實現上述目的，本實用新型采用了如下技術方案，一種道路施工用水泥路面壓紋機，包括壓紋機本體以及壓紋機本體前端的施工架，所述施工架的內部設置有大滾筒，所述壓紋機本體的兩側對稱設置有大小不同的越野車輪，所述施工架的前端與后端分別開設有第一清理區和第二清理組，第一清理區與第二清理組的內部分別活動連接有大滾筒以及小滾筒，大滾筒與小滾筒的底部均與地面齊平，壓紋機本體和施工架之間設置有伸縮組件，第一清理區的上端設置有可升降調節的清理組件。

3、優選的，所述第二清理組的內部深度為第一清理區內部深度的五分之一。

4、優選的，所述第一清理區的內部底面呈傾向狀。

5、優選的，所述伸縮組件包括連接在壓紋機本體底部的兩組氣缸，每組氣缸的輸出端與施工架背側外表面相連接支撐桿。

6、優選的，所述清理組件包括位于第一清理區頂部的清理擋板，清理擋板的兩側連接有對接板，施工架的頂部安裝有與對接板上下對應的對接管道，對接管道的內部與對接板底部之間連接有升降用的伸縮桿，清理擋板的底部連接有與大滾筒外表面清理用的清理條。

7、優選的，所述清理條在大滾筒的外圓柱上呈弧形分布。

8、有益效果

9、本實用新型提供了一種道路施工用水泥路面壓紋機。具備以下有益效果：

10、(1)該一種道路施工用水泥路面壓紋機，水泥路面壓紋機采用先大滾筒后小滾筒的組合方式進行壓實，有效消除土壤不均勻性和凹凸不平，確保路面平整堅固，為道路使用提供更加穩固的基礎。

11、(2)該一種道路施工用水泥路面壓紋機，通過初步使用大滾筒消除較大不均勻性，再利用小滾筒進一步壓實土壤，使路面更加平整，提高了施工的整體質量和美觀度

12、(3)該一種道路施工用水泥路面壓紋機，大滾筒和小滾筒可以在同一次施工過程中完成，節省了施工時間。相比于分開進行初步和細致壓實的施工方式，這種組合方式更加高效。

13、(4)該一種道路施工用水泥路面壓紋機，先使用大滾筒進行初步壓實可以減少小滾筒受損的風險，降低了機械維修和停工時間，提高了施工的連續性和效率。

14、(5)該一種道路施工用水泥路面壓紋機，使用了可升降調節的清理組件，使得清理區域能夠根據實際需要進行靈活調整，提高了施工的靈活性和效率。

技術特征：

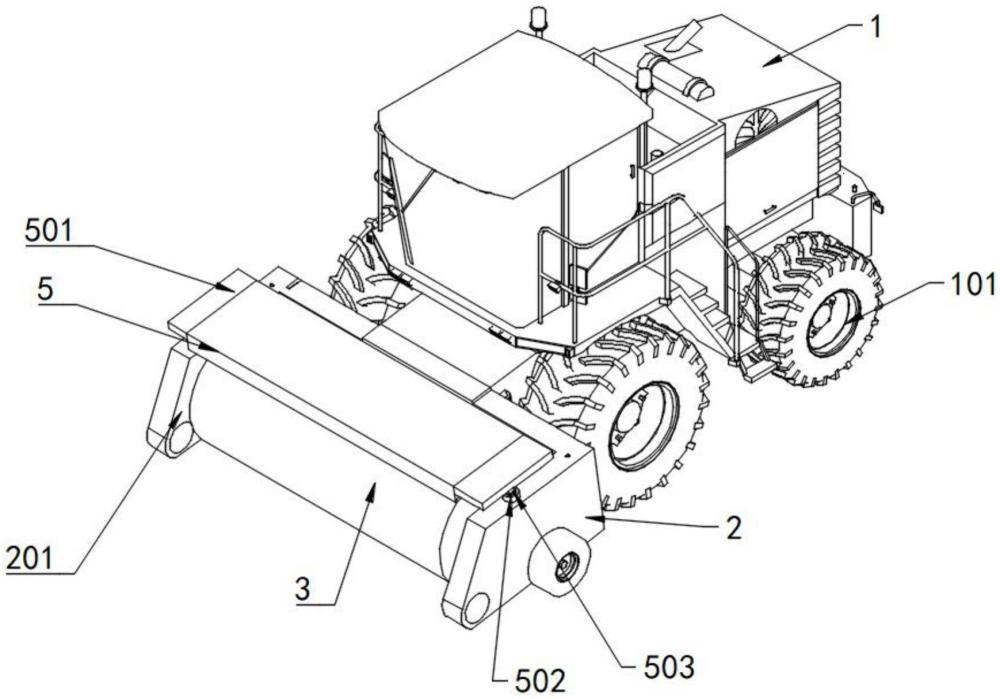

1.一種道路施工用水泥路面壓紋機，包括壓紋機本體(1)以及壓紋機本體(1)前端的施工架(2)，所述施工架(2)的內部設置有大滾筒(3)，所述壓紋機本體(1)的兩側對稱設置有大小不同的越野車輪(101)，其特征在于：所述施工架(2)的前端與后端分別開設有第一清理區(201)和第二清理組(202)，第一清理區(201)與第二清理組(202)的內部分別活動連接有大滾筒(3)以及小滾筒(203)，大滾筒(3)與小滾筒(203)的底部均與地面齊平，壓紋機本體(1)和施工架(2)之間設置有伸縮組件，第一清理區(201)的上端設置有可升降調節的清理組件。

2.根據權利要求1所述的一種道路施工用水泥路面壓紋機，其特征在于：所述第二清理組(202)的內部深度為第一清理區(201)內部深度的五分之一。

3.根據權利要求1所述的一種道路施工用水泥路面壓紋機，其特征在于：所述第一清理區(201)的內部底面呈傾向狀。

4.根據權利要求1所述的一種道路施工用水泥路面壓紋機，其特征在于：所述伸縮組件包括連接在壓紋機本體(1)底部的兩組氣缸(4)，每組氣缸(4)的輸出端與施工架(2)背側外表面相連接支撐桿(401)。

5.根據權利要求1所述的一種道路施工用水泥路面壓紋機，其特征在于：所述清理組件包括位于第一清理區(201)頂部的清理擋板(5)，清理擋板(5)的兩側連接有對接板(501)，施工架(2)的頂部安裝有與對接板(501)上下對應的對接管道(502)，對接管道(502)的內部與對接板(501)底部之間連接有升降用的伸縮桿(503)，清理擋板(5)的底部連接有與大滾筒(3)外表面清理用的清理條(504)。

6.根據權利要求5所述的一種道路施工用水泥路面壓紋機，其特征在于：所述清理條(504)在大滾筒(3)的外圓柱上呈弧形分布。

技術總結
本技術涉及道路施工技術領域，且公開了一種道路施工用水泥路面壓紋機，包括壓紋機本體以及壓紋機本體前端的施工架，所述施工架的內部設置有大滾筒，所述壓紋機本體的兩側對稱設置有大小不同的越野車輪，所述施工架的前端與后端分別開設有第一清理區和第二清理組，第一清理區與第二清理組的內部分別活動連接有大滾筒以及小滾筒，大滾筒與小滾筒的底部均與地面齊平，壓紋機本體和施工架之間設置有伸縮組件，第一清理區的上端設置有可升降調節的清理組件；本技術中，該道路施工用水泥路面壓紋機以其壓實效果更徹底、施工質量更高、施工時間更短、機械損壞風險更低、適應性更強等優勢。

技術研發人員：陳耀林,胡娟,焦喜軍,王國勤,韓志勇
受保護的技術使用者：內蒙古清禹建筑工程有限公司
技術研發日：20240715
技術公布日：2025/4/24
