本技術涉及施工，具體涉及一種混凝土橋拆除用運輸小車。

背景技術：

1、混凝土斜拉橋經長期車輛荷載及外界環境作用下，其工作性能與成橋時刻有較大退化；同時面對日益增長的通行量，面臨著拆除作業。其中主梁拆除作業是混凝土斜拉橋拆除作業中最為關鍵的地方。主梁拆除后運輸方式主要有以下方式：汽車吊或履帶吊法，在實際生產中汽車吊或履帶吊，通常需要對地基進行處理，以滿足其對地基承載力的要求。倘若在水域，需要搭設臨時施工便橋或施工船，使得臨時施工費用較高；龍門吊，其需要在拆除現場鋪設軌道，其使用范圍受到了限制。

2、綜合上述情況，可知現有的技術中存在以下技術問題:汽車吊或履帶吊通常需要對場地地基進行處理，且其伸臂較長，在狹小空間了難以應用；龍門吊需要搭設軌道，其僅僅使用于陸地上或需要架設臨時便橋。因此，現在亟需一種利用梁體既有承載力，即可實現無需對地基處理或搭設臨時施工設施增加臨時施工費用的主梁拆除用運輸小車。

技術實現思路

1、針對現有技術的不足，解決主梁拆除塊體運輸不便并且可用的運輸設備體積大安裝復雜的問題。

2、本實用新型提供了一種混凝土橋拆除用運輸小車，包括主架、懸梁和吊鉤，所述懸梁設置在主架側面，所述吊鉤設置在懸梁外端，吊鉤上端設置線軸，線軸可轉動地設置在懸梁上，所述主架底端設置多個萬向輪；所述主架和所述懸梁為桁架結構組成，所述懸梁為截面為直角三角形的三棱柱桁架結構，懸梁的一側直角邊與主架固定連接，另一側的直角邊為上邊；所述主架內設置配重塊。

3、作為一種優選方案，所述線軸可轉動地設置在懸梁最外側的桿的兩端上，所述線軸側面設置方便轉動的握柄。

4、作為一種優選方案，所述配重塊設置在主架中線遠離懸梁的一側。

5、作為一種優選方案，所述配重塊變高度的配重塊，自遠離懸梁的一側向懸梁的一側高度逐漸降低。

6、作為一種優選方案，所述配重塊為澆筑形成的混凝土塊，所述混凝土塊與桁架連桿澆筑成一體。

7、作為一種優選方案，所述主架頂端兩側對稱設置把手。

8、作為一種優選方案，所述主架底端設置多個萬向輪。

9、本實用新型有益效果在于：

10、（1）本實用新型通過精簡的結構，在保證承載力的前提下，利用既有梁體承載力作為臨時結構，無需對地基進行處理或搭設臨時設備，使得臨時施工費用大大降低。

11、（2）本實用新型提供的設備為桁架拼裝而成，方便拆卸，可實現二次利用。并且構造簡單、傳力明確、操作便利，有廣泛推廣的前景。

技術特征：

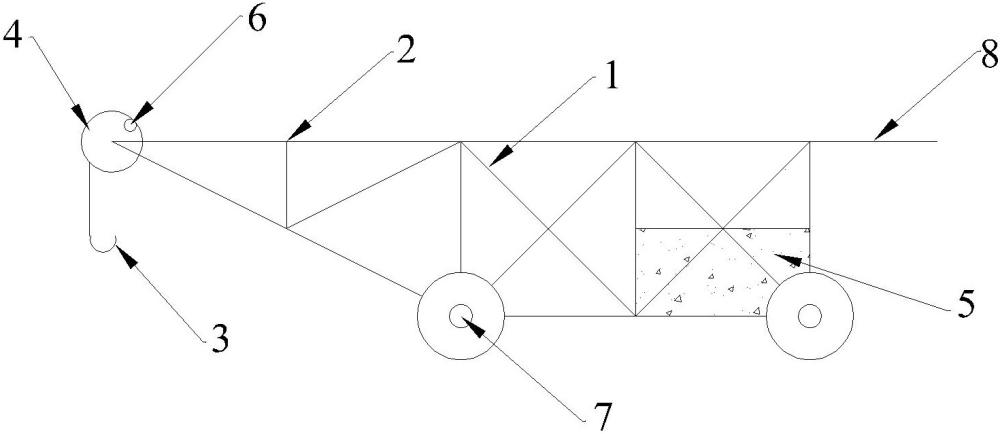

1.一種混凝土橋拆除用運輸小車，包括主架（1）、懸梁（2）和吊鉤（3），所述懸梁（2）設置在主架（1）側面，所述吊鉤（3）設置在懸梁（2）外端，吊鉤（3）上端設置線軸（4），線軸（4）可轉動地設置在懸梁（2）上，所述主架（1）底端設置多個萬向輪（7）；

2.根據權利要求1所述的混凝土橋拆除用運輸小車，其特征在于：所述線軸（4）可轉動地設置在懸梁（2）最外側的桿的兩端上，所述線軸（4）側面設置方便轉動的握柄（6）。

3.根據權利要求1所述的混凝土橋拆除用運輸小車，其特征在于：所述配重塊（5）設置在主架（1）中線遠離懸梁（2）的一側。

4.根據權利要求1所述的混凝土橋拆除用運輸小車，其特征在于：所述配重塊（5）變高度的配重塊，自遠離懸梁（2）的一側向懸梁（2）的一側高度逐漸降低。

5.根據權利要求3或4所述的混凝土橋拆除用運輸小車，其特征在于：所述配重塊（5）為澆筑形成的混凝土塊，所述混凝土塊與桁架連桿澆筑成一體。

6.根據權利要求1所述的混凝土橋拆除用運輸小車，其特征在于：所述主架（1）頂端兩側對稱設置把手（8）。

7.根據權利要求1所述的混凝土橋拆除用運輸小車，其特征在于：所述主架（1）底端設置多個萬向輪（7）。

技術總結
本技術提供一種混凝土橋拆除用運輸小車，包括主架、懸梁和吊鉤，所述懸梁設置在主架側面，所述吊鉤設置在懸梁外端，吊鉤上端設置線軸，線軸可轉動地設置在懸梁上，所述主架底端設置多個萬向輪；其特征在于：所述主架和所述懸梁為桁架結構組成，所述懸梁為截面為直角三角形的三棱柱桁架結構，懸梁的一側直角邊與主架固定連接，另一側的直角邊為上邊；所述主架內設置配重塊。本技術的有益效果在于：通過精簡的結構，在保證承載力的前提下，利用既有梁體承載力作為臨時結構，無需對地基進行處理或搭設臨時設備，使得臨時施工費用大大降低。

技術研發人員：姜作仟,王浩,張藝瀝,許斌,冀海明,郭一鳴,張瑞,孫緒偉,李戰偉,李延通,陳瑞
受保護的技術使用者：山東省公路橋梁建設集團有限公司
技術研發日：20240903
技術公布日：2025/4/24
