本發明涉及建筑工程，具體涉及一種利用支架原位拼裝提升大噸位前支點牽索掛籃的方法。

背景技術：

1、在現代斜拉橋施工中，牽索掛籃作為一種重要的施工設備，廣泛應用于懸臂現澆預應力混凝土主梁的施工。牽索掛籃的主要功能是承受梁體自重及施工荷載，并能夠逐段向前移動，從而實現斜拉橋主梁的懸澆作業。其設計特點是利用待澆梁段的斜拉索作為掛籃前支點提供支承力，將掛籃后端錨固在已澆梁段，由斜拉索與已澆梁段共同承擔待澆節段的混凝土重力。這樣一來，普通掛籃中懸臂梁的受力方式由原來的懸臂梁受力轉變為簡支梁受力，極大地提高了節段懸澆的長度和承重能力，加快了施工進度。

2、在相關技術中，牽索掛籃平臺常用于斜拉橋混凝土主梁的高空作業。由于牽索掛籃平臺體積大、重量重，運輸難度較高，通常需要在施工現場進行拼裝，之后再將其吊起安裝。牽索掛籃的安裝方法一般有兩種：第一種是直接在預定位置進行掛籃安裝；第二種是在地面上完成拼裝后，利用自動連續提升系統將掛籃提升至橋面主梁安裝。然而，現有技術中的牽索掛籃在提升過程中，通常需要使用多套提升裝置進行操作。這種提升方式容易導致吊點受力不均，部分吊點受力過大，從而埋下了安全隱患，可能對施工過程和設備的安全性造成威脅。

技術實現思路

1、本發明的目的在于提供一種利用支架原位拼裝提升大噸位前支點牽索掛籃的方法，優化牽索掛籃的提升及安裝過程，提高其施工效率與安全性。

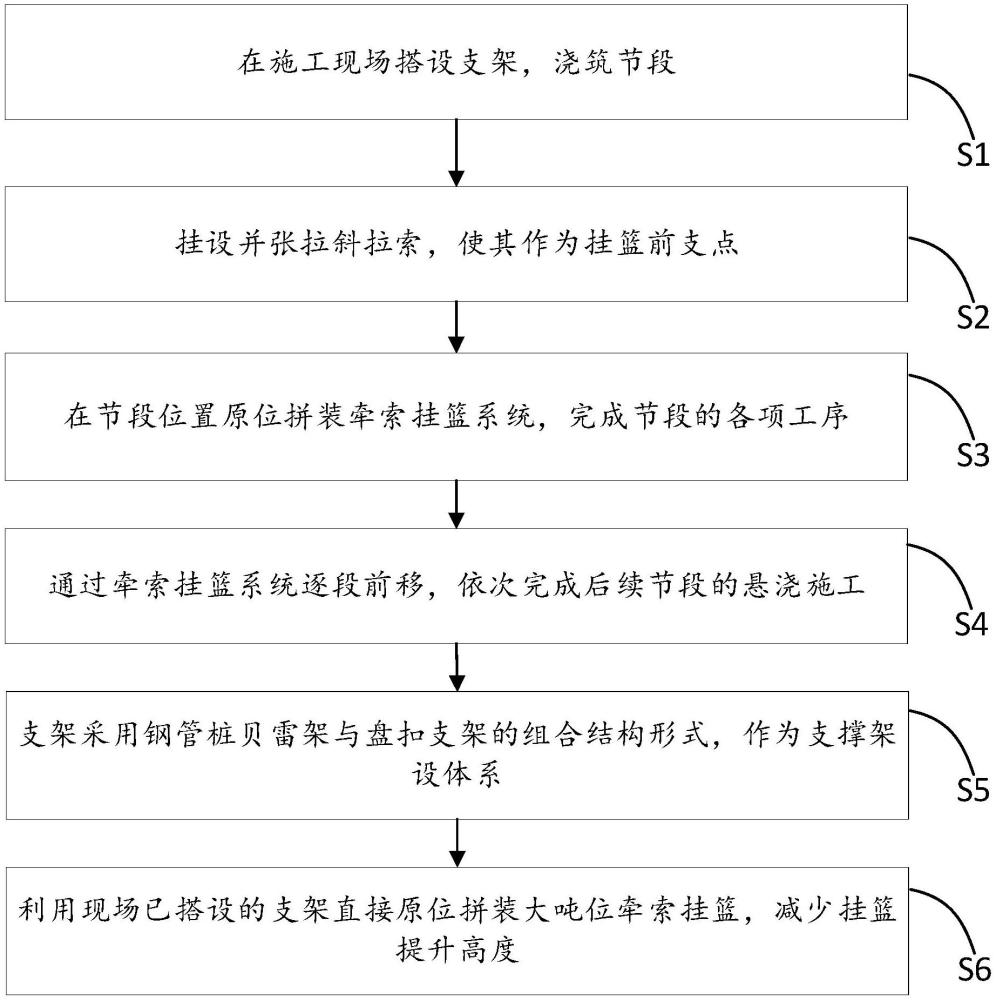

2、為實現上述目的，本發明提供如下技術方案：一種利用支架原位拼裝提升大噸位前支點牽索掛籃的方法，所述方法包括：

3、s1、在施工現場搭設支架，澆筑節段；

4、s2、掛設并張拉斜拉索，使其作為掛籃前支點；

5、s3、在節段位置原位拼裝牽索掛籃系統，完成節段的各項工序；

6、s4、通過牽索掛籃系統逐段前移，依次完成后續節段的懸澆施工；

7、s5、支架采用鋼管樁貝雷架與盤扣支架的組合結構形式，作為支撐架設體系；

8、s6、利用現場已搭設的支架直接原位拼裝大噸位牽索掛籃，減少掛籃提升高度。

9、優選的，所述支架的搭設步驟包括：采用鋼管樁與貝雷架組合的結構形式，形成穩固的支撐基礎。

10、優選的，所述斜拉索的掛設和張拉步驟包括：在澆筑節段后，通過專用設備將斜拉索張拉至預定張拉力。

11、優選的，所述牽索掛籃系統的拼裝步驟包括：在地面完成牽索掛籃的模塊化拼裝后，利用提升設備將其安裝至橋梁主梁位置。

12、優選的，所述牽索掛籃系統逐段前移時，采用自動連續提升系統進行掛籃的提升和移動。

13、優選的，所述支架搭設的高度與節段的重量和尺寸相匹配，以確保施工過程中的穩定性和安全性。

14、優選的，所述牽索掛籃通過掛籃系統的張拉調節功能，能夠靈活調整掛籃的水平姿態，以保證施工精度。

15、優選的，所述鋼管樁貝雷架與盤扣支架組合結構中，鋼管樁用于地面固定，而盤扣支架則提供額外的穩定支撐。

16、優選的，所述牽索掛籃的安裝過程中，利用現場支架進行直接拼裝，無需高空吊裝，從而減少施工的風險。

17、優選的，所述步驟s1至s6可以在不同施工節段間交替進行，從而提高施工效率和節段的澆筑精度。

18、由上述技術方案可知，本發明具有如下有益效果：

19、該利用支架原位拼裝提升大噸位前支點牽索掛籃的方法，通過利用現場已搭設的支架直接原位拼裝大噸位牽索掛籃，顯著降低了掛籃的提升高度。與傳統方法相比，能夠在施工過程中減少重物的高空吊裝作業，降低了施工難度和安全隱患，能夠更加高效地進行斜拉橋主梁的懸澆施工。結合自動連續提升系統，牽索掛籃可以精準控制前移和提升過程，有效縮短施工周期，提升了施工效率，通過支架采用鋼管樁貝雷架與盤扣支架組合結構的形式，能夠提供穩定的支撐體系，確保施工過程中各項操作的安全性。同時，支架搭設的高度和強度能夠根據節段重量和尺寸的不同進行合理匹配，進一步提高了施工過程的穩定性和安全保障，利用現有支架進行掛籃拼裝，減少了運輸和高空吊裝設備的使用，從而降低了施工過程中的物流成本和設備租賃費用。同時，模塊化設計的牽索掛籃系統可以大大提高拆裝效率，減少了人工成本，通過專用設備精準張拉斜拉索，確保斜拉索的受力狀態均勻且符合預定張拉力要求。此外，牽索掛籃系統的前移過程采用電動驅動和全程監控系統，確保了每個環節的精確控制，使施工更加可控、安全，通過現場拼裝牽索掛籃，并結合支架和牽索掛籃系統的逐段前移，能夠適應不同地形和施工環境的需要，特別適用于斜拉橋等大型復雜結構的施工，具有較強的適應性和普遍適用性。

技術特征：

1.一種利用支架原位拼裝提升大噸位前支點牽索掛籃的方法，其特征在于，所述方法包括：

2.根據權利要求1所述的一種利用支架原位拼裝提升大噸位前支點牽索掛籃的方法，其特征在于：所述支架的搭設步驟包括：采用鋼管樁與貝雷架組合的結構形式，形成穩固的支撐基礎。

3.根據權利要求1所述的一種利用支架原位拼裝提升大噸位前支點牽索掛籃的方法，其特征在于：所述斜拉索的掛設和張拉步驟包括：在澆筑節段后，通過專用設備將斜拉索張拉至預定張拉力。

4.根據權利要求1所述的一種利用支架原位拼裝提升大噸位前支點牽索掛籃的方法，其特征在于：所述牽索掛籃系統的拼裝步驟包括：在地面完成牽索掛籃的模塊化拼裝后，利用提升設備將其安裝至橋梁主梁位置。

5.根據權利要求1所述的一種利用支架原位拼裝提升大噸位前支點牽索掛籃的方法，其特征在于：所述牽索掛籃系統逐段前移時，采用自動連續提升系統進行掛籃的提升和移動。

6.根據權利要求1所述的一種利用支架原位拼裝提升大噸位前支點牽索掛籃的方法，其特征在于：所述支架搭設的高度與節段的重量和尺寸相匹配，以確保施工過程中的穩定性和安全性。

7.根據權利要求1所述的一種利用支架原位拼裝提升大噸位前支點牽索掛籃的方法，其特征在于：所述牽索掛籃通過掛籃系統的張拉調節功能，能夠靈活調整掛籃的水平姿態，以保證施工精度。

8.根據權利要求1所述的一種利用支架原位拼裝提升大噸位前支點牽索掛籃的方法，其特征在于：所述鋼管樁貝雷架與盤扣支架組合結構中，鋼管樁用于地面固定，而盤扣支架則提供額外的穩定支撐。

9.根據權利要求1所述的一種利用支架原位拼裝提升大噸位前支點牽索掛籃的方法，其特征在于：所述牽索掛籃的安裝過程中，利用現場支架進行直接拼裝，無需高空吊裝，從而減少施工的風險。

10.根據權利要求1所述的一種利用支架原位拼裝提升大噸位前支點牽索掛籃的方法，其特征在于：所述步驟s1至s6可以在不同施工節段間交替進行，從而提高施工效率和節段的澆筑精度。

技術總結
本發明公開了一種利用支架原位拼裝提升大噸位前支點牽索掛籃的方法，涉及建筑工程技術領域，所述方法包括S1、在施工現場搭設支架，澆筑節段，S2、掛設并張拉斜拉索，使其作為掛籃前支點，S3、在節段位置原位拼裝牽索掛籃系統，完成節段的各項工序，S4、通過牽索掛籃系統逐段前移，依次完成后續節段的懸澆施工，S5、支架采用鋼管樁貝雷架與盤扣支架的組合結構形式，作為支撐架設體系，S6、利用現場已搭設的支架直接原位拼裝大噸位牽索掛籃，減少掛籃提升高度；該利用支架原位拼裝提升大噸位前支點牽索掛籃的方法，能夠適應不同地形和施工環境的需要，特別適用于斜拉橋等大型復雜結構的施工，具有較強的適應性和普遍適用性。

技術研發人員：冉偉,何宏盛,伍德華,李勇,張杰勝,李威威,趙寧,王奎,趙路遠
受保護的技術使用者：中鐵四局集團有限公司
技術研發日：
技術公布日：2025/4/24
