本申請涉及橋梁結構，特別涉及一種非對稱布置的鋼結構索塔錨固系統。

背景技術：

1、目前常見的大跨度斜拉橋索塔端錨固形式主要包括：鋼錨梁錨固、混凝土塔壁錨固以及鋼錨箱錨固。其中鋼錨梁錨固結構形式是將鋼錨梁擱置在牛腿上，斜拉索通過埋設在塔壁中的鋼導管錨固在鋼錨梁兩端的承壓板上，鋼錨梁自身能平衡大部分兩側斜拉索的水平分力，斜拉索的豎向分力則由兩側的牛腿傳遞至塔壁。

2、常見的鋼錨梁與牛腿之間的連接方式為，將鋼錨梁擱置在鋼牛腿上，在兩端設置縱橋向及橫橋向的限位裝置，該連接方式使鋼錨梁可承受恒載、運營荷載作用下產生的大部分水平分力，改善混凝土塔壁受力狀態，然而斷索等極端工況可能導致鋼錨梁位置失控，安全穩定性低。

技術實現思路

1、本申請實施例提供一種非對稱布置的鋼結構索塔錨固系統，以解決相關技術中，將鋼錨梁擱置在鋼牛腿上，在兩端設置縱橋向及橫橋向的限位裝置的方式連接鋼錨梁和牛腿，在斷索等極端工況可能導致鋼錨梁位置失控，安全穩定性低的缺陷。

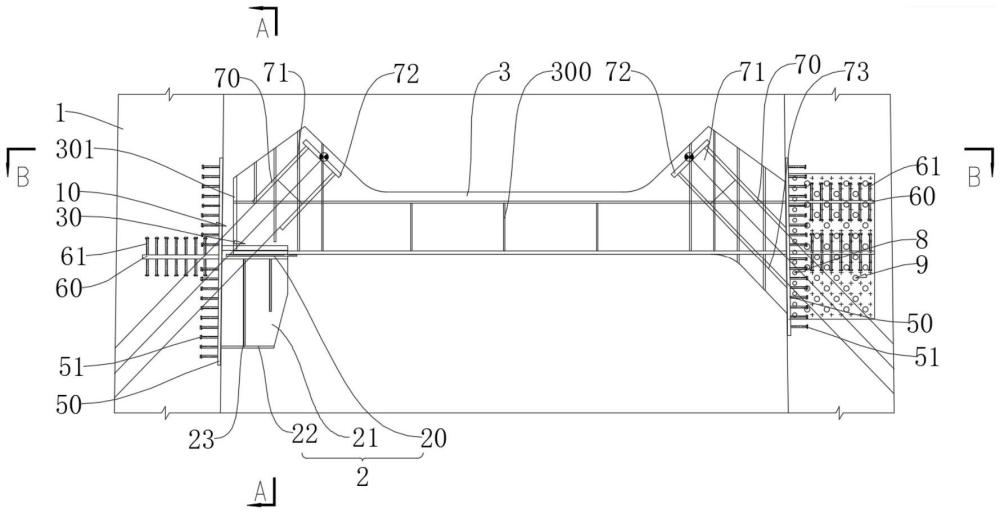

2、本申請實施例提供了一種非對稱布置的鋼結構索塔錨固系統，包括：索塔，其沿縱橋向布置多個，其具有兩個相對設置的塔壁；牛腿，其安裝任意一側塔壁上，并沿所述索塔高度方向布置有多個；鋼錨梁，其一端與所述牛腿可移動連接，另一端與所述索塔的塔壁固定連接。

3、在一些實施例中，所述牛腿上設有滑動槽，所述滑動槽內連接有滑動片，所述鋼錨梁的一端放置在所述滑動片上。

4、在一些實施例中，所述索塔的兩側塔壁上設有錨固組件，其中一側所述錨固組件用于將牛腿固定在所述索塔上，另一側所述錨固組件用于將鋼錨梁固定在所述索塔上。

5、在一些實施例中，所述錨固組件包括：第一錨板，其埋設于所述索塔兩側塔壁上，其中一側的所述第一錨板與所述牛腿固定，另一側的所述第一錨板與所述鋼錨梁固定；第一剪力鍵，其埋設于所述索塔內，并與所述第一錨板固定。

6、在一些實施例中，所述第一錨板上還設有加固組件，且一側與所述牛腿固定的所述第一錨板上設有至少一組所述加固組件，另一側與所述錨固梁固定的所述第一錨板上設有至少兩組所述加固組件。

7、在一些實施例中，每組所述加固組件包括：第二錨板，其埋設于所述索塔內，并與所述第一錨板固定；第二剪力鍵，其埋設于所述索塔內，并與所述第二錨板固定。

8、在一些實施例中，所述鋼錨梁兩端設有拉索錨固組件，所述拉索錨固組件包括：第一支撐板，其兩側與所述鋼錨梁的腹板連接；加勁板，其兩側與所述第一支撐板固定；錨墊板，其連接在所述第一支撐板和所述加勁板之間；以及遠離所述牛腿的所述第一支撐板的底面延伸至所述第一錨板上固定。

9、在一些實施例中，所述鋼錨梁遠離所述牛腿的一端還設有第二支撐板，所述第二支撐板的兩側與所述鋼錨梁的腹板連接，且所述第二支撐板的底面延伸至第一錨板上固定。

10、在一些實施例中，所述牛腿與所述鋼錨梁之間設有安裝空間。

11、在一些實施例中，所述牛腿與所述索塔的塔壁之間設有形變空間。

12、本申請?zhí)峁┑募夹g方案帶來的有益效果包括：

13、本申請實施例提供了一種非對稱布置的鋼結構索塔錨固系統，將鋼錨梁一端固定在索塔的一側塔壁上，另一端與牛腿可移動連接，使得該端鋼錨梁可以縱向自由滑動，在斷索工況下，無論是鋼錨梁的可移動端還是固定端出現斷索，斷索荷載均由鋼錨梁固定端一側連接的索塔塔壁承受，因此只需要對鋼錨梁固定端一側連接的索塔塔壁進行加強，而鋼錨梁可移動端連接的索塔塔壁無論在運營工況還是斷索工況幾乎都不承受斜拉索的縱橋向水平分力，從而顯著減少了箍筋用量，降低了塔壁施工難度，進而保證了施工質量，并且具有良好的經濟效益。

技術特征：

1.一種非對稱布置的鋼結構索塔錨固系統，其特征在于，包括：

2.如權利要求1所述的一種非對稱布置的鋼結構索塔錨固系統，其特征在于：所述牛腿(2)上設有滑動槽(40)，所述滑動槽(40)內連接有滑動片(41)，所述鋼錨梁(3)的一端放置在所述滑動片(41)上。

3.如權利要求1所述的一種非對稱布置的鋼結構索塔錨固系統，其特征在于：所述索塔(1)的兩側塔壁上設有錨固組件，其中一側所述錨固組件用于將牛腿(2)固定在所述索塔(1)上，另一側所述錨固組件用于將鋼錨梁(3)固定在所述索塔(1)上。

4.如權利要求3所述的一種非對稱布置的鋼結構索塔錨固系統，其特征在于：所述錨固組件包括：

5.如權利要求4所述的一種非對稱布置的鋼結構索塔錨固系統，其特征在于：所述第一錨板(50)上還設有加固組件，且一側與所述牛腿(2)固定的所述第一錨板(50)上設有至少一組所述加固組件，另一側與所述錨固梁固定的所述第一錨板(50)上設有至少兩組所述加固組件。

6.如權利要求5所述的一種非對稱布置的鋼結構索塔錨固系統，其特征在于：每組所述加固組件包括：

7.如權利要求1所述的一種非對稱布置的鋼結構索塔錨固系統，其特征在于：所述鋼錨梁(3)兩端設有拉索錨固組件，所述拉索錨固組件包括：

8.如權利要求7所述的一種非對稱布置的鋼結構索塔錨固系統，其特征在于：所述鋼錨梁(3)遠離所述牛腿(2)的一端還設有第二支撐板(73)，所述第二支撐板(73)的兩側與所述鋼錨梁(3)的腹板連接，且所述第二支撐板(73)的底面延伸至第一錨板(50)上固定。

9.如權利要求1所述的一種非對稱布置的鋼結構索塔錨固系統，其特征在于：所述牛腿(2)與所述鋼錨梁(3)之間設有安裝空間(30)。

10.如權利要求1所述的一種非對稱布置的鋼結構索塔錨固系統，其特征在于：所述牛腿(2)與所述索塔(1)的塔壁之間設有形變空間(10)。

技術總結
本申請涉及一種非對稱布置的鋼結構索塔錨固系統，屬于橋梁結構技術領域。包括索塔，其沿縱橋向布置多個，其具有兩個相對設置的塔壁；牛腿，其安裝任意一側塔壁上，并沿所述索塔高度方向布置有多個；鋼錨梁，其一端與所述牛腿可移動連接，另一端與所述索塔的塔壁固定連接。本申請通過將鋼錨梁一端固定，另一端可移動連接，即使在斷索等極端工況下，鋼錨梁一端可移動，相應塔壁不承受斷索荷載產生的水平分力，且能夠約束鋼錨梁產生的向上的豎向位移，防止鋼錨梁發生轉動，保證了斷索工況下鋼錨梁的穩定性。

技術研發人員：賀文濤,李世文,李林,楊光武,徐偉,李江剛,鄭亞鵬,黃細軍,李明,趙宇航
受保護的技術使用者：中鐵大橋勘測設計院集團有限公司
技術研發日：
技術公布日：2025/4/24
