本發明涉及邊坡防護，具體為一種網格化公路邊坡防護結構。

背景技術：

1、網格化公路邊坡防護機構主要用于公路、鐵路、山路等邊坡區域，尤其是那些具有較高滑坡風險或容易發生水土流失的地方。這種結構設計簡單，施工方便，成本較低，并且具有較強的適應性和可維護性，廣泛應用于山區、丘陵和其他地質條件復雜的地區。

2、現有邊坡防護網通常采用鋼絲繩對邊坡防護網架進行拉伸加固，但這個過程中，由于鋼絲繩對邊坡防護網架的拉力處于向同一個方向進行拉伸的，當另一個方向的滾石對邊坡防護網架進行沖擊時，可能會使邊坡防護網架出現傾斜現象，影響到邊坡防護網架對滾石的防護效果。

技術實現思路

1、本發明的目的在于提供一種網格化公路邊坡防護結構，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本發明是通過以下技術方案實現的：

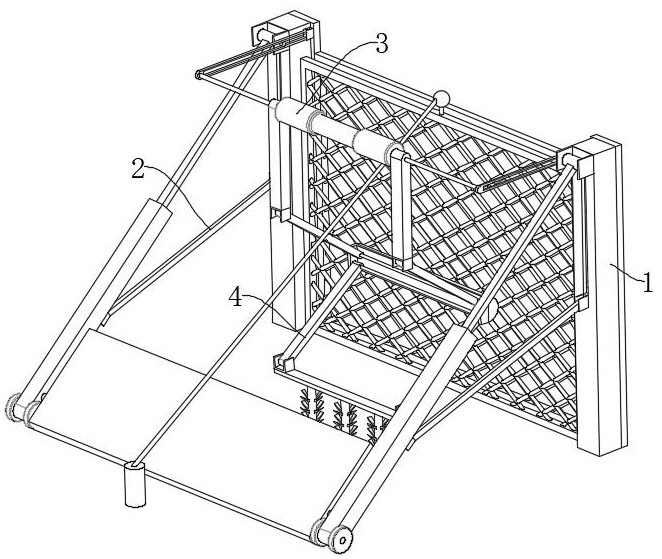

3、本發明為一種網格化公路邊坡防護結構，包括防護機構，防護機構的外部設置有防護空間，防護空間用于對路過的車輛進行防護；

4、延伸機構，延伸機構位于防護機構的外部，用于運轉延伸機構對防護面進行擴大；

5、輔助機構，輔助機構安裝在延伸機構的外部，用于運轉輔助機構對防護機構進行保護；以及

6、定位機構，定位機構安裝在輔助機構的外部，通過輔助機構的運轉以實現定位機構對防護機構的穩固；

7、其中，防護機構用于通過防護空間對路過的車輛進行防護，通過延伸機構的移動對防護面進行擴大，通過延伸機構的移動使輔助機構進行下落對防護機構進行保護，通過輔助機構的移動使定位機構對防護機構進行穩定。

8、進一步地，防護機構包括防護殼，防護殼設置有兩個，防護機構包括；

9、滑動件，滑動件與防護殼固定設置；

10、滾動件，滾動件轉動設置在滑動件的外部，用于對滾石進行阻擋；

11、滑動件包括固定連接在兩個防護殼之間的第一防護網，防護殼的頂端一側固定連接有凹型殼，凹型殼的內壁兩側均轉動連接有第一轉動桿，第一轉動桿的一端外壁滑動連接有滑殼；

12、其中，通過滾動件的設置，以實現對滾石進行阻擋。

13、進一步地，延伸機構包括；

14、轉動件，轉動件與滑殼轉動設置；

15、防護件，防護件固定設置在轉動件的外壁，用于對防護面進行擴大；

16、轉動件包括轉動連接在滑殼中端一側的第二轉動桿，第二轉動桿的一端轉動連接有滑塊，防護殼的外壁兩側分別開設有限位孔，滑塊的中端滑動連接在防護殼的內壁，滑塊的兩端分別滑動連接在限位孔的內壁；

17、其中，通過防護件的設置，以實現對防護面進行擴大。

18、進一步地，輔助機構包括；

19、牢固件，牢固件與第一防護網固定設置；

20、擠壓件，擠壓件與防護件固定設置，用于對牢固件進行穩定；

21、牢固件包括固定連接在第一防護網頂部中心處的球形桿，球形桿的頂端側壁固定連接有鋼絲繩，鋼絲繩遠離球形桿的一端固定連接有卡位錨桿；

22、其中，通過擠壓件的設置，以實現對牢固件進行穩定。

23、進一步地，定位機構包括；

24、輔助件，輔助件與擠壓件轉動設置；

25、定位件，定位件轉動設置在輔助件的側壁，用于對地面進行加固；

26、輔助件包括接觸設置在第一防護網外壁一側的擠壓半圓條，擠壓半圓條遠離第一防護網的一側固定連接有條形凹?xì)?，條形凹?xì)?nèi)壁一側兩端分別轉動連接有第一轉動板，第一轉動板遠離條形凹?xì)さ囊欢宿D(zhuǎn)動連接有豎板，豎板的頂端內壁轉動連接在橫桿的一端外壁處；

27、其中，通過定位件的設置，以實現對地面進行牢固。

28、進一步地，滾動件包括貫穿并轉動連接在滑殼底端側壁的輥輪架，滑殼靠近輥輪架的外壁一側固定連接有圓塊，圓塊設置有兩個，兩個圓塊之間固定連接有擋板，第一轉動桿遠離凹型殼的一端固定連接有彈簧，彈簧的一端固定連接在滑殼的內壁底部。

29、進一步地，防護件包括固定連接在滑塊遠離第二轉動桿一端的連接板，兩個連接板之間固定連接有第二防護網，第二防護網設置有一個。

30、進一步地，擠壓件包括固定連接在連接板頂端一側的凹型塊，凹型塊的內壁兩側均轉動連接有空心轉動條，空心轉動條的一側呈掏空設置，凹型殼的外壁一側固定連接有卡塊。

31、進一步地，卡塊的一端外壁滑動連接在空心轉動條的內壁處，兩個空心轉動條之間固定連接有橫桿，橫桿的中端外壁轉動連接有異形輥。

32、進一步地，定位件包括轉動連接在條形凹?xì)た拷谝晦D(zhuǎn)動板一側兩端的第二轉動板，第二轉動板遠離條形凹?xì)さ囊欢宿D(zhuǎn)動連接有橫板，橫板的底部分別固定連接有三個異形錨桿。

33、本發明具有以下有益效果：

34、（1）、本發明，當公路邊坡處的滾石出現脫落發生滾動時，滾石會首先與擋板的傾斜面發生接觸，從而對滾石的沖擊力進行降低，防止?jié)L石滾動造成的沖擊力過大使裝置發生傾斜，當擋板受到?jīng)_撞時，擋板帶動圓塊進行移動，圓塊帶動滑殼進行移動，滑殼帶動輥輪架沿著地面進行滾動位移，此時擋板的傾斜面逐漸垂直，擴大了滾石的防沖擊面，且受到凹型殼的設置，滑殼帶動第一轉動桿圍繞凹型殼進行轉動，此時第一轉動桿逐漸向滑殼的內部進行滑動，同時受到防護殼的限位，滑殼會帶動第二轉動桿進行移動，第二轉動桿帶動滑塊沿著防護殼的內壁進行上移，滑塊帶動連接板進行上移，連接板帶動第二防護網進行上移，第二防護網上移的過程中能夠?qū)Φ谝环雷o網的防護面進行擴大，提高了對滾石的阻擋效果。

35、（2）、本發明，因為球形桿、鋼絲繩、卡位錨桿呈固定設置，此時的卡位錨桿摻入地面內部，使鋼絲繩處于繃緊狀態，從而對球形桿連接的第一防護網進行牢固，防止裝置受到滾石撞擊后，向遠離公路邊坡的一側傾斜，當連接板進行上移時，連接板帶動凹型塊進行上移，因為凹型殼與卡塊呈固定設置，此時的卡塊處于靜止?fàn)顟B(tài)，受到卡塊的限位，凹型塊帶動空心轉動條沿著卡塊的外壁進行滑動，使空心轉動條處于下降運動，空心轉動條帶動橫桿進行下降，橫桿帶動異形輥進行下降，異形輥下降時會與鋼絲繩的頂部發生接觸，對鋼絲繩進行下壓，使鋼絲繩處于繃緊狀態，鋼絲繩張力變大，會使第一防護網的整體向公路邊坡處發生偏移，進一步提高了第一防護網的牢固性。

36、（3）、本發明，當橫桿下降時，橫桿帶動豎板進行下降，豎板帶動第一轉動板進行下降運動，此時豎板與第二轉動板逐漸靠近，使得第一轉動板與第二轉動板會帶動條形凹?xì)は虻谝环雷o網的一側進行靠近，條形凹?xì)訑D壓半圓條進行移動，擠壓半圓條移動過程中會對第一防護網的中端側壁進行擠壓，從而防止鋼絲繩間接帶動第一防護網傾斜過度，對第一防護網進行輕微抵制，提高了第一防護網的穩定性，且當擠壓半圓條不再對第一防護網產生過大的擠壓力時，豎板、第一轉動板、條形凹?xì)ぁD壓半圓條、第二轉動板會整體對橫板的頂部施加下壓的力，橫板進行輕微下壓，橫板帶動異形錨桿進行下落，使異形錨桿更深入的插入地面，從而提高了第一防護網對滾石滑落的穩定性，減少了裝置整體出現晃動傾斜的現象，提高了防護的質量。

37、當然，實施本發明的任一產品并不一定需要同時達到以上所述的所有優點。
