本發明涉及淀粉漿液過濾，具體涉及一種用于淀粉漿液分離的碟片離心機。

背景技術：

1、淀粉作為一種重要的天然高分子材料，廣泛應用于食品、紡織、造紙、制藥等行業。在淀粉生產過程中，原料如玉米、馬鈴薯或小麥等經過浸泡、研磨、漿化等步驟后，形成淀粉漿液。為了進一步提取出純凈的淀粉，需要將漿液中的雜質與漿液進行分離，提高淀粉的純度。

2、在中國專利（公開號為：cn216320380u）中，公開了一種淀粉細纖維提取分離裝置，包括箱體，所述箱體頂面開設進料口，所述箱體內鉸接兩塊傾斜的過濾網板，兩塊所述過濾網板上下分布，兩塊所述過濾網板過濾等級不同。該專利主要采用重力過濾的方法，使漿料自然流過濾網，由于淀粉漿料濃度較大，且粘度較大，因此常規過濾處理速度慢，采用離心過濾能夠提高淀粉漿料過濾效率。在中國專利（公開號為：cn207786092u）中，公開了一種漿料離心過濾器，旨在通過設計的離心過濾器，依靠設備高速旋轉過程中將漿料從一定目數的絲網過濾過去，不會在過濾過程中產生漿料結皮，并且過濾效率比較高，而且易清理。雖然能應用在淀粉漿料過濾中，且能提高一定過濾效率，但由于淀粉顆粒密度較高，它們會在離心力作用下向底部沉淀，且沉淀下來的淀粉粘度較大，沉淀下來淀粉容易粘黏在過濾下來的大雜質中，造成淀粉浪費。

技術實現思路

1、本發明的目的在于：為解決上述問題，本發明提供了一種用于淀粉漿液分離的碟片離心機。

2、本發明為了實現上述目的具體采用以下技術方案：

3、一種用于淀粉漿液分離的碟片離心機，包括支架，所述支架的內部轉動安裝有離心罐，所述離心罐的內部設置有濾筒，濾筒外表面與離心罐內壁之間設置有排液腔，排液腔的外側設置有兩組排液管；

4、所述離心罐的內部轉動安裝有離心軸，所述離心軸的外側滑動連接有軸環，所述軸環的頂部與底部分別設置有碟片一與碟片二，碟片一與碟片二關于軸環對稱設置，所述軸環的外側固定連接有橡膠壓片，橡膠壓片的外側設置有連接環，連接環能在碟片一與碟片二之間上下滑動，所述碟片一與碟片二的內部均設置有濾網；

5、所述離心罐的兩端均設置有連接組件，連接組件能與軸環相連接，且能將濾筒封堵。

6、進一步地，所述碟片一與碟片二均呈喇叭狀設計，且開口遠離軸環，所述碟片一與碟片二的內側均設置有葉片，葉片位于相鄰濾網之間。

7、進一步地，所述連接環的頂部與底部均設置有導桿，所述碟片一與碟片二的內部均貫穿開設有導孔，導桿插接在導孔中。

8、進一步地，所述離心軸的外側設置有滑鍵，所述軸環的內壁開設有鍵槽，滑鍵滑動連接在鍵槽中，且鍵槽內壁設置有橡膠滑墊。

9、進一步地，所述離心罐的兩端均設置有導向管，導向管與濾筒的兩端相連通，導向管內徑與濾筒內徑相同，所述軸環的頂部與底部均設置有連接螺套，所述連接組件包括固定安裝在導向管外端的伸縮驅動源一，所述伸縮驅動源一的伸縮端固定安裝有密封滑筒，密封滑筒密封插接在導向管中，所述密封滑筒的內部密封滑動連接有連接套，連接套能密封螺紋連接在連接環的外側，所述密封滑筒的內部轉動安裝有連接軸套，連接軸套位于密封滑筒外側的一端設置有摩擦面，連接軸套套接在離心軸的外側，連接軸套能螺紋連接在連接螺套中，所述密封滑筒的頂端設置有進液管與氣壓管，所述氣壓管與外界氣源相連通。

10、進一步地，所述密封滑筒的頂部固定安裝有伸縮驅動源二，伸縮驅動源二的伸縮端固定安裝有頂環，頂環位于密封滑筒中，所述連接套的頂部設置有磁環，連接套能通過磁環吸附在頂環上，所述頂環的底部環形開設有多組插槽，所述磁環的頂部環形設置有多組插頭，插頭能插接在插槽中。

11、進一步地，所述碟片一與碟片二的外側均設置有橡膠密封環。

12、進一步地，所述進液管與排液管的內部均設置有電動閥門。

13、進一步地，所述支架的內底部固定安裝有驅動電機，支架的外側轉動安裝有主動帶輪與從動帶輪，主動帶輪與從動帶輪通過傳動帶傳動連接，主動帶輪與從動帶輪均為雙槽帶輪，主動帶輪固定安裝在驅動電機的輸出端上，從動帶輪固定安裝在離心罐上。

14、本發明的有益效果如下：

15、本發明通過碟片一、碟片二與橡膠壓片的設置，碟片一帶動淀粉漿液轉動，使漿液在離心力作用下穿過濾筒，同時軸環帶動碟片一與碟片二上下移動，上移時，沉淀下來的淀粉被漿液沖刷，通過碟片一上的濾網落在橡膠壓片上，完成沉淀淀粉與雜質分離，接著控制連接環相對軸環上下移動，將橡膠壓片上粘黏的淀粉抖落，抖落的淀粉進入排液腔中，并通過排液管排出，因此能高效地完成淀粉漿液雜質過濾，且不會造成淀粉浪費。

16、本發明通過離心罐翻轉，使碟片二朝上，碟片二參與離心驅動與淀粉過濾，碟片一過濾面朝下，能將上次過濾的雜質排出，設備無需停機清潔，生產效率高。

技術特征：

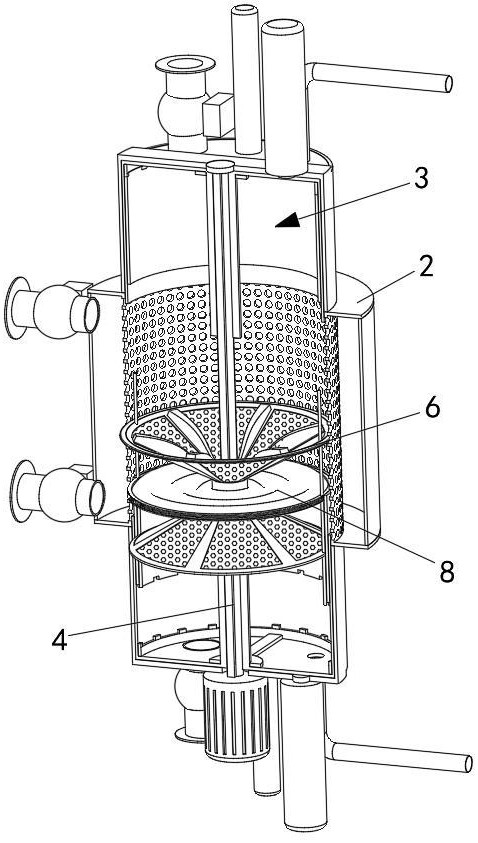

1.一種用于淀粉漿液分離的碟片離心機，包括支架（1），其特征在于，所述支架（1）的內部轉動安裝有離心罐（2），所述離心罐（2）的內部設置有濾筒（21），濾筒（21）外表面與離心罐（2）內壁之間設置有排液腔（22），排液腔（22）的外側設置有兩組排液管（24）；

2.根據權利要求1所述的一種用于淀粉漿液分離的碟片離心機，其特征在于，所述碟片一（6）與碟片二（7）均呈喇叭狀設計，且開口遠離軸環（5），所述碟片一（6）與碟片二（7）的內側均設置有葉片（62），葉片（62）位于相鄰濾網（61）之間。

3.根據權利要求2所述的一種用于淀粉漿液分離的碟片離心機，其特征在于，所述連接環（9）的頂部與底部均設置有導桿（91），所述碟片一（6）與碟片二（7）的內部均貫穿開設有導孔，導桿（91）插接在導孔中。

4.根據權利要求3所述的一種用于淀粉漿液分離的碟片離心機，其特征在于，所述離心軸（4）的外側設置有滑鍵，所述軸環（5）的內壁開設有鍵槽，滑鍵滑動連接在鍵槽中，且鍵槽內壁設置有橡膠滑墊。

5.根據權利要求4所述的一種用于淀粉漿液分離的碟片離心機，其特征在于，所述離心罐（2）的兩端均設置有導向管（23），導向管（23）與濾筒（21）的兩端相連通，導向管（23）內徑與濾筒（21）內徑相同，所述軸環（5）的頂部與底部均設置有連接螺套（51），所述連接組件（3）包括固定安裝在導向管（23）外端的伸縮驅動源一（31），所述伸縮驅動源一（31）的伸縮端固定安裝有密封滑筒（32），密封滑筒（32）密封插接在導向管（23）中，所述密封滑筒（32）的內部密封滑動連接有連接套（33），連接套（33）能密封螺紋連接在連接環（9）的外側，所述密封滑筒（32）的內部轉動安裝有連接軸套（36），連接軸套（36）位于密封滑筒（32）外側的一端設置有摩擦面，連接軸套（36）套接在離心軸（4）的外側，連接軸套（36）能螺紋連接在連接螺套（51）中，所述密封滑筒（32）的頂端設置有進液管（37）與氣壓管（38），所述氣壓管（38）與外界氣源相連通。

6.根據權利要求5所述的一種用于淀粉漿液分離的碟片離心機，其特征在于，所述密封滑筒（32）的頂部固定安裝有伸縮驅動源二（34），伸縮驅動源二（34）的伸縮端固定安裝有頂環（35），頂環（35）位于密封滑筒（32）中，所述連接套（33）的頂部設置有磁環（331），連接套（33）能通過磁環（331）吸附在頂環（35）上，所述頂環（35）的底部環形開設有多組插槽，所述磁環（331）的頂部環形設置有多組插頭，插頭能插接在插槽中。

7.根據權利要求6所述的一種用于淀粉漿液分離的碟片離心機，其特征在于，所述碟片一（6）與碟片二（7）的外側均設置有橡膠密封環。

8.根據權利要求7所述的一種用于淀粉漿液分離的碟片離心機，其特征在于，所述進液管（37）與排液管（24）的內部均設置有電動閥門。

9.根據權利要求1-8任一項所述的一種用于淀粉漿液分離的碟片離心機，其特征在于，所述支架（1）的內底部固定安裝有驅動電機，支架（1）的外側轉動安裝有主動帶輪（11）與從動帶輪（12），主動帶輪（11）與從動帶輪（12）通過傳動帶傳動連接，主動帶輪（11）與從動帶輪（12）均為雙槽帶輪，主動帶輪（11）固定安裝在驅動電機的輸出端上，從動帶輪（12）固定安裝在離心罐（2）上。

技術總結
本發明公開了一種用于淀粉漿液分離的碟片離心機，涉及淀粉漿液過濾技術領域。本發明包括支架，所述支架的內部轉動安裝有離心罐，所述離心罐的內部轉動安裝有離心軸，所述離心軸的外側滑動連接有軸環，所述軸環的頂部與底部分別設置有碟片一與碟片二，碟片一與碟片二關于軸環對稱設置，所述軸環的外側固定連接有橡膠壓片，橡膠壓片的外側設置有連接環，所述碟片一與碟片二的內部均設置有濾網，所述離心罐的兩端均設置有連接組件。本發明通過碟片一、碟片二與橡膠壓片的設置，將橡膠壓片上粘黏的淀粉抖落，抖落的淀粉進入排液腔中，并通過排液管排出，因此能高效地完成淀粉漿液雜質過濾，且不會造成淀粉浪費。

技術研發人員：趙杰,姜晶先,林菊,趙延,趙建文
受保護的技術使用者：煙臺東方蛋白科技有限公司
技術研發日：
技術公布日：2025/4/24
