本發明涉及一種提取工具，具體的說是一種針對狹小縫隙內物件的取用工具。

背景技術：

在車間內，一些物件需要進行多次加工時，往往需要將物件在各道加工工序之間進行多次運輸，而在運輸?shù)倪^程中，難免會將部分的物件掉落至地面上，但物件剛落在地面上時，有可能會移動至比較狹窄或是較長的縫隙中，導致光靠人手難以將物件進行拾取，因此，需要一定的工具來輔助進行拾取。。

技術實現要素：

為了能夠?qū)崿F(xiàn)自動對縫隙中的物件進行拾取，本發明提出了一種針對狹小縫隙內物件的取用工具。

本發明所要解決的技術問題采用以下技術方案來實現：

一種針對狹小縫隙內物件的取用工具，包括筆直的基準桿以及V形的轉桿，所述轉桿的右部下端焊接有L形的夾持部，所述基準桿的右部與轉桿的右部相鉸接，所述轉桿的右半部在平行于轉桿的豎直面上的投影與基準桿中部在平行于轉桿的豎直面上的投影重合，所述基準桿的中部上端沿前后方向滑動安裝有制動塊，所述基準桿左端、轉桿左端均焊接有手柄。

所述制動塊前部與轉桿相抵合。

本發明在使用時，只需手持兩個手柄，將基準桿以及轉桿二者的右部伸入至狹小的縫隙中，直至縫隙中的物件位于夾持部與轉桿右側之間時，便可先將制動塊向后滑動，然后便可手指兩個手柄進行相向移動，進而能夠?qū)⑽锛M(jìn)行夾取，進而實現了拾取效果。

本發明的有益效果是：

本發明結構以及使用簡單，能夠輔助人工將位于縫隙中的物件進行夾取，解決了因?yàn)榭p隙小而導致物件難以拾取的缺陷。

附圖說明

下面結合附圖和實施例對本發明進一步說明。

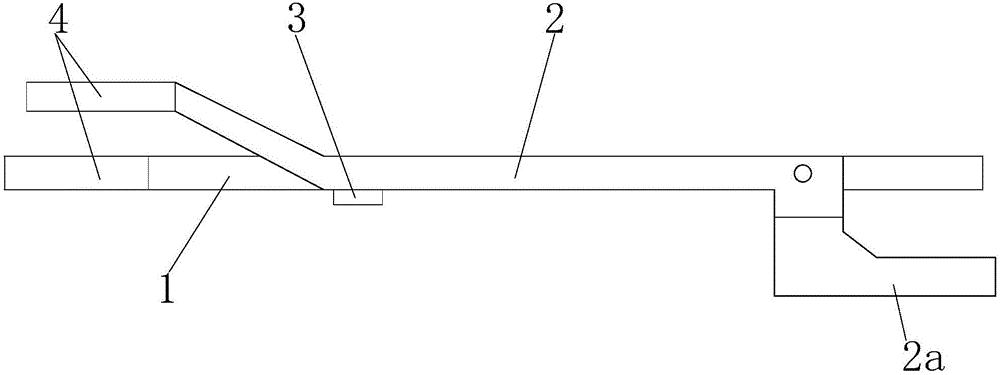

圖1為本發明的主視圖。

具體實施方式

為了使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面對本發明進一步闡述。

如圖1所示，一種針對狹小縫隙內物件的取用工具，包括筆直的基準桿1以及V形的轉桿2，所述轉桿2的右部下端焊接有L形的夾持部2a，所述基準桿1的右部與轉桿2的右部相鉸接，所述轉桿2的右半部在平行于轉桿2的豎直面上的投影與基準桿1中部在平行于轉桿2的豎直面上的投影重合，所述基準桿1的中部上端沿前后方向滑動安裝有制動塊3，所述基準桿1左端、轉桿2左端均焊接有手柄4。

所述制動塊3前部與轉桿2相抵合。

本發明在使用時，只需手持兩個手柄4，將基準桿1以及轉桿2二者的右部伸入至狹小的縫隙中，直至縫隙中的物件位于夾持部2a與轉桿2右側之間時，便可先將制動塊3向后滑動，然后便可手指兩個手柄4進行相向移動，進而能夠?qū)⑽锛M(jìn)行夾取，進而實現了拾取效果。

以上顯示和描述了本發明的基本原理、主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明內。本發明要求保護范圍由所附的權利要求書及其等效物界定。
