本發明涉及膠粘制品技術領域，具體為一種基于膠粘制品膠帶用的切割裝置。

背景技術：

膠帶是由基材和粘結劑兩部分組成,通過粘接使兩個或多個不相連的物體連接在一起。其表面上涂有一層粘著劑。最早的粘著劑來自動物和植物，在十九世紀，橡膠是粘著劑的主要成份；而現代則廣泛應用各種聚合物。粘著劑可以粘住東西，是由于本身的分子和欲連接物品的分子間形成鍵結，這種鍵結可以把分子牢牢地黏合在一起。粘著劑的成份，依不同廠牌、不同種類，有各種不同的聚合物。

目前，在對膠帶進行生產加工切割時，采用的加工設備一般都結構單一，操作復雜，給使用者造成極大的不便，而且，無法對膠帶本體進行靈活的切割，切割的距離一般都是固定不變的，影響正常的切割效果，增加了工作的時間。

技術實現要素：

（一）解決的技術問題

針對現有技術的不足，本發明提供了一種基于膠粘制品膠帶用的切割裝置，解決了無法對膠帶本體進行靈活的切割，切割的距離一般都是固定不變的問題。

（二）技術方案

為實現以上目的，本發明通過以下技術方案予以實現：一種基于膠粘制品膠帶用的切割裝置，包括底板，所述底板頂部的兩側均固定連接有支柱，并且支柱的頂端固定連接有頂板，所述頂板底部的兩側且位于兩個支柱之間均固定連接有液壓缸，所述液壓缸的底部固定連接有連接板，并且連接板底部的一側通過連接柱固定連接有電機箱，所述電機箱的內部固定連接有電機，并且電機的轉軸通過聯軸器固定連接有連接桿，所述連接桿遠離電機的一端貫穿電機箱且延伸至電機箱的外部，所述連接桿延伸至電機箱外部的一端固定連接有中軸，并且中軸的表面活動連接有切割刀，所述連接板的底部且遠離連接柱的一側滑動連接有滑板，所述中軸遠離連接桿的一端貫穿滑板且延伸至滑板的一側。

所述中軸表面相離的兩側均開設有凹槽，并且凹槽的內部設置有與其相適配的凸塊，所述凸塊遠離凹槽的一側固定連接有固定塊，并且固定塊的表面與切割刀固定連接，所述切割刀的一側固定連接有與中軸相適配的固定裝置。

優選的，所述底板頂部的一側固定連接有固定板，并且支柱一側的底部固定連接有伸縮桿，所述伸縮桿遠離支柱的一端固定連接有板體。

優選的，所述連接板的底部且與滑板相對應的位置開設有滑槽，并且滑板的頂部固定連接有與滑槽相適配的滑塊。

優選的，所述中軸的表面且遠離電機的一端固定連接有螺紋，所述中軸的表面且位于滑板的兩側均螺紋連接有螺帽。

優選的，所述固定裝置包括固定桿，并且固定桿的一端與切割刀固定連接，所述固定桿遠離切割刀的一端分別活動連接有第一弧板和第二弧板，并且第一弧板和第二弧板的底部通過螺栓活動連接。

（三）有益效果

本發明提供了一種基于膠粘制品膠帶用的切割裝置。具備以下有益效果：

（1）、該基于膠粘制品膠帶用的切割裝置，通過在底板頂部的兩側均固定連接有的支柱，支柱的頂端固定連接有的頂板，頂板底部的兩側均固定連接有的液壓缸，液壓缸的底部固定連接有的連接板，以電機、中軸和切割刀的配合設置，解決了目前在對膠帶進行生產加工切割時，采用的加工設備一般都結構單一的情況，改變了操作的復雜性，更好的方便了使用者的使用，提高了工作的效率。

（2）、該基于膠粘制品膠帶用的切割裝置，通過在中軸的表面上開設有的凹槽，固定塊的內壁固定連接有的凸塊，以及在固定塊的表面固定連接有切割刀，以及在切割刀的一側固定連接有的固定裝置，達到了可以對膠帶本體進行靈活的切割，改變了切割的距離一般都是固定不變的問題，保證了正常的切割效果，縮短了工作的時間。

附圖說明

圖1為本發明結構示意圖；

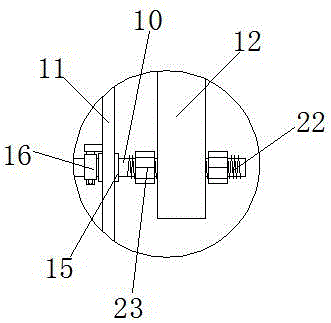

圖2為本發明A-A的局部放大圖；

圖3為本發明中軸的側視圖；

圖4為本發明固定裝置的結構示意圖。

圖中：1底板、2支柱、3頂板、4液壓缸、5連接板、6連接柱、7電機箱、8電機、9連接桿、10中軸、11切割刀、12滑板、13凹槽、14凸塊、15固定塊、16固定裝置、161固定桿、162第一弧板、163第二弧板、164螺栓、17固定板、18伸縮桿、19板體、20滑槽、21滑塊、22螺紋、23螺帽。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-4，本發明提供一種技術方案：一種基于膠粘制品膠帶用的切割裝置，包括底板1，底板1頂部的一側固定連接有固定板17，并且支柱2一側的底部固定連接有伸縮桿18，伸縮桿18遠離支柱2的一端固定連接有板體19，固定板17和板體19相對的一側均固定連接有防滑板，底板1頂部的兩側均固定連接有支柱2，并且支柱2的頂端固定連接有頂板3，頂板3底部的兩側且位于兩個支柱2之間均固定連接有液壓缸4，液壓缸4的底部固定連接有連接板5，連接板5的底部且與滑板12相對應的位置開設有滑槽20，并且滑板12的頂部固定連接有與滑槽20相適配的滑塊21，并且連接板5底部的一側通過連接柱6固定連接有電機箱7，電機箱7的內部固定連接有電機8，并且電機8的轉軸通過聯軸器固定連接有連接桿9，連接桿9遠離電機8的一端貫穿電機箱7且延伸至電機箱7的外部，連接桿6延伸至電機箱7外部的一端固定連接有中軸10，中軸10的表面且遠離電機8的一端固定連接有螺紋22，螺紋22的長度要與滑槽20的長度相適配，中軸10的表面且位于滑板12的兩側均螺紋連接有螺帽23，并且中軸10的表面活動連接有切割刀11，切割刀11的數量至少為八個，連接板5的底部且遠離連接柱6的一側滑動連接有滑板12，中軸10遠離連接桿9的一端貫穿滑板12且延伸至滑板12的一側。

中軸10表面相離的兩側均開設有凹槽13，并且凹槽13的內部設置有與其相適配的凸塊14，凸塊14遠離凹槽13的一側固定連接有固定塊15，并且固定塊15的表面與切割刀11固定連接，切割刀11的一側固定連接有與中軸10相適配的固定裝置16，固定裝置16包括固定桿161，并且固定桿161的一端與切割刀11固定連接，固定桿161遠離切割刀11的一端分別活動連接有第一弧板162和第二弧板163，第一弧板162和第二弧板163的內壁均固定連接有防滑板，并且第一弧板162和第二弧板163的底部通過螺栓164活動連接。

使用前，使用者可以需要對膠帶進行切割的長度，判斷調整切割刀11之間的距離。

調整時，使用者通過將中軸10表面的螺帽23擰下，滑動滑板12，使中軸10脫離滑板12，進而控制切割刀11的數量，在調整完畢后，再將中軸10貫穿滑板12，并通過螺帽23進行固定，再通過第一弧板162、第二弧板163和螺栓164的配合對切割刀11進行固定。

使用時，使用者將需要進行切割的膠帶放置在底板1上，通過伸縮桿18帶動板體19進行運動，進而達到對膠帶的固定作用，啟動液壓缸4和電機7，電機7通過中軸10帶動切割刀11進行旋轉，液壓缸4將切割刀11向膠帶方向移動，進而達到對膠帶的切割。

綜上所述，該基于膠粘制品膠帶用的切割裝置，通過在底板1頂部的兩側均固定連接有的支柱2，支柱2的頂端固定連接有的頂板3，頂板3底部的兩側均固定連接有的液壓缸4，液壓缸4的底部固定連接有的連接板5，以電機7、中軸10和切割刀11的配合設置，解決了目前在對膠帶進行生產加工切割時，采用的加工設備一般都結構單一的情況，改變了操作的復雜性，更好的方便了使用者的使用，提高了工作的效率。

并且，通過在中軸10的表面上開設有的凹槽13，固定塊15的內壁固定連接有的凸塊14，以及在固定塊15的表面固定連接有切割刀11，以及在切割刀11的一側固定連接有的固定裝置16，達到了可以對膠帶本體進行靈活的切割，改變了切割的距離一般都是固定不變的問題，保證了正常的切割效果，縮短了工作的時間。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下。由語句“包括一個......限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素”。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
