本發明涉及一種塑膠注塑件熱切機，屬于塑膠注塑設備領域。

背景技術：

自動塑膠注塑件熱切水口機，在模具上通過氣缸頂出擠壓的方式對熱熔膠料進行擠壓切斷水口，自動塑膠注塑件熱切水口機，可更換的標準化刀具自動切斷大水口的機器，應用于熱切水口，目前熱切水口機未實現自動化，操作繁瑣，導致工作效率低。

技術實現要素：

本發明針對目前熱切水口機未實現自動化，操作繁瑣，導致工作效率低的問題，設計了一種塑膠注塑件熱切機。

本發明解決其技術問題所采取的技術方案是：

該一種塑膠注塑件熱切機，其結構包括：控制箱、船型開關、電源指示燈、急停開關、加工裝置、工作臺、頂板、立柱、封板、啟動按鈕、氣缸、導柱、軸承套、膠頭、切刀、上切刀座、氣缸鏈接板、限位片、氣缸鏈接頭；所述船型開關設在控制箱前側立面的上邊緣位置，所述急停開關和船型開關垂直方向之間設有電源指示燈，所述工作臺設在控制箱內底部中心位置，所述頂板上端面設有容納氣缸的方形孔，所述頂板上端面設有容納導柱的圓形孔，所述頂板通過立柱實現支撐，所述頂板的左端設有封板，所述啟動按鈕設在封板的左側，所述氣缸的下端部設有氣缸鏈接頭，所述導柱的一端通過焊接固定在氣缸鏈接板上端面的左右兩側，所述氣缸鏈接板的下端面左右兩側設有膠頭，所述切刀通過焊接固定在上切刀座上，所述限位片設在氣缸鏈接板的上端面。

所述頂板上端面設有容納導柱的圓形孔直徑大于導柱的橫截面直徑。

所述頂板上端面設有容納氣缸的方形孔的長度和寬度大于氣缸橫截面的長度和寬度。

所述導柱設有兩個，所述兩個導柱對陣分布在氣缸的左右兩側，所述兩個導柱的設計結構和大小相同。

所述膠頭設有兩個，所述兩個膠頭的橫截面直徑相同。

本發明有如下優點：

1．本發明新穎獨特，借助氣缸的設計結構，很好的滿足了其使用需求，解決了目前熱切水口機未實現自動化，操作繁瑣，導致工作效率低的問題，有效實現自動化，操作簡單，節省了工作時間和操作流程，提高了工作效率，增加了加工產量。

2．本發明結構簡單，美觀實用，部件材質價格低廉，工藝性好，制作成本低，應用性廣。

附圖說明

圖1為本發明等軸側結構圖。

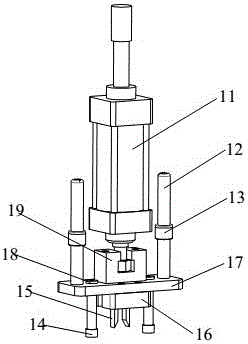

圖2為本發明局部結構圖。

圖中：1控制箱、2船型開關、3電源指示燈、4急停開關、5加工裝置、6工作臺、7頂板、8立柱、9封板、10啟動按鈕、11氣缸、12導柱、13軸承套、14膠頭、15切刀、16上切刀座、17氣缸鏈接板、18限位片、19氣缸鏈接頭。

具體實施方式

如圖1、2所示：一種塑膠注塑件熱切機，其結構包括：控制箱1、船型開關2、電源指示燈3、急停開關4、加工裝置5、工作臺6、頂板7、立柱8、封板9、啟動按鈕10、氣缸11、導柱12、軸承套13、膠頭14、切刀15、上切刀座16、氣缸鏈接板17、限位片18、氣缸鏈接頭19；所述船型開關2設在控制箱1前側立面的上邊緣位置，所述急停開關4和船型開關2垂直方向之間設有電源指示燈3，所述工作臺6設在控制箱1內底部中心位置，所述頂板7上端面設有容納氣缸11的方形孔，所述頂板7上端面設有容納導柱12的圓形孔，所述頂板7通過立柱8實現支撐，所述頂板7的左端設有封板9，所述氣缸11的下端部設有氣缸鏈接頭19，所述導柱12的一端通過焊接固定在氣缸鏈接板17上端面的左右兩側，所述氣缸鏈接板17的下端面左右兩側設有膠頭14，所述切刀15通過焊接固定在上切刀座16上，所述限位片18設在氣缸鏈接板17的上端面，所述頂板7上端面設有容納導柱12的圓形孔直徑大于導柱12的橫截面直徑，所述頂板7上端面設有容納氣缸11的方形孔的長度和寬度大于氣缸11橫截面的長度和寬度，所述導柱12設有兩個，所述兩個導柱12對陣分布在氣缸11的左右兩側，所述兩個導柱12的設計結構和大小相同，所述膠頭14設有兩個，所述兩個膠頭14的橫截面直徑相同，所述工作臺6的占用面積小于控制箱1底部的整體面積，所述啟動按鈕10設在封板9的左側，所述限位片18設有兩個，所述兩個限位片18的外觀形狀和大小相同。

通過采用前述技術方案，本發明由控制裝置、加工裝置、保護裝置組成，各部件是螺釘聯接，將加工件置于加工臺6上，按動啟動按鈕10，通過控制箱1實現控制，使氣缸11運轉，切刀15和膠頭14開始對產品進行加工，本發明新穎獨特，借助氣缸11的設計結構，很好的滿足了其使用需求，解決了目前熱切水口機未實現自動化，操作繁瑣，導致工作效率低的問題，有效實現自動化，操作簡單，節省了工作時間和操作流程，提高了工作效率，增加了加工產量，本發明結構簡單，美觀實用，部件材質價格低廉，工藝性好，制作成本低，應用性廣。

盡管結合優選實施方案具體展示和介紹了本發明，具體實現該技術方案方法和途徑很多，以上所述僅是本發明的優選實施方式，但所屬領域的技術人員應該明白，在不脫離所附權利要求書所限定的本發明的精神和范圍內，在形式上和細節上可以對本發明做出各種變化，均為本發明的保護范圍。
