本發明涉及一種棒狀藥材切碎裝置，尤其涉及一種中藥科棒狀藥材快速切碎裝置。

背景技術：

中藥主要起源于中國，少數中藥源于外國，如西洋參。在中醫理論指導下用于預防、診斷、治療疾病或調節人體機能的藥物。多為植物藥，也有動物藥、礦物藥及部分化學、生物制品類藥物。中藥按加工工藝分為中成藥、中藥材。

中草藥：中藥主要由植物藥(根、莖、葉、果)、動物藥(內臟、皮、骨、器官等)和礦物藥組成。因植物藥占中藥的大多數，所以中藥也稱中草藥。中國各地使用的中藥已達5000種左右，把各種藥材相配伍而形成的方劑，更是數不勝數。經過幾千年的研究，形成了一門獨立的科學——本草學。現在中國各醫學院校都開設了天然藥物這門課，所講述的內容就是通稱的中草藥。

現有的棒狀藥材切碎裝置存在切碎速度慢、操作繁瑣、結構單一的缺點，因此亟需研發一種碎速度快、操作方便、結構新穎的中藥科棒狀藥材快速切碎裝置。

技術實現要素：

(1)要解決的技術問題

本發明為了克服現有的棒狀藥材切碎裝置存在切碎速度慢、操作繁瑣、結構單一的缺點，本發明要解決的技術問題是提供一種碎速度快、操作方便、結構新穎的中藥科棒狀藥材快速切碎裝置。

(2)技術方案

為了解決上述技術問題，本發明提供了這樣一種中藥科棒狀藥材快速切碎裝置，包括有底板、支架、放置臺、收集框、推板、第一擋板、第一電動推桿、第一滑軌、第一滑塊、第一連桿、第二連桿、固定桿、左架、第二電動推桿、第二擋板、切刀、齒條、異形齒輪、第二滑塊、第二滑軌、支桿、固定板、第一電機、大皮帶輪、平皮帶、小皮帶輪、安裝座、第二電機、第一軸承座、螺母、絲桿、頂板和第二軸承座，底板頂部中心設有兩個支架，兩支架頂端設有放置臺，底板頂部右側設有收集框，底板頂部左側設有左架，左架右側設有固定桿，固定桿右側中心設有第一滑軌，第一滑軌上滑動式連接有滑塊，固定桿右側上部設有第二擋板，第二擋板底部設有第二電動推桿，固定桿右側下部設有第一擋板，第一擋板上部設有第一電動推桿，第二電動推桿底端與上側第一滑塊連接，第一電動推桿頂部與下側第一滑塊連接，兩第一滑塊前側對稱鉸接連接有第一連桿，第一連桿右端鉸接連接有第二連桿，第二連桿右端鉸接連接有推板，推板位于放置臺內，左架頂端設有頂板，頂板底部從左至右依次設有第二軸承座、第一軸承座和第二電機，第二軸承座與第一軸承座之間連接有絲桿，絲桿右端與第二電機連接，絲桿上連接有螺母，螺母與絲桿配合，螺母底端設有固定板，固定板底端從左至右依次設有支桿、異形齒輪和安裝座，支桿右側設有第二滑軌，第二滑軌上滑動式連接有第二滑塊，第二滑塊右端設有齒條，齒條與異形齒輪嚙合，齒條底端設有切刀，切刀位于放置臺上方，異形齒輪前側設有大皮帶輪，安裝座前側設有小皮帶輪，大皮帶輪與小皮帶輪之間連接有平皮帶。

優選地，還包括有行程開關，行程開關通過線路與第二電機連接，頂板底部左右兩側設有行程開關，行程開關位于第二軸承座和第一軸承座之間。

優選地，底板材料為不銹鋼。

工作原理：當需要對棒狀藥材進行切碎時，首先工作人員將棒狀藥材放入凹槽內，然后控制第二電機逆時針旋轉，第二電機帶動絲桿逆時針旋轉，進而帶動螺母及其上裝置向左運動一定距離后，控制第二電機停止旋轉，同時控制第一電機順時針旋轉，第一電機帶動小皮帶輪順時針旋轉，小皮帶輪通過平皮帶帶動大皮帶輪順時針旋轉，進而帶動大皮帶輪順時針旋轉，大皮帶輪帶動異形齒輪順時針旋轉，當異形齒輪有齒的一面與齒條嚙合時，帶動齒條及切刀向上運動，當異形齒輪不與齒條嚙合時，切刀在重力的作用下向下運動，使得切刀對棒狀藥材進行切割，然后控制第二電機順時針旋轉，第二電機帶動絲桿順時針旋轉，進而帶動螺母及其上裝置向右運動回到初始位置，控制第二電機停止旋轉，進而帶動螺母向左再次運動一定距離，重復以上操作，使得切刀對棒狀藥材進行切割，然后控制第二電機停止逆時針旋轉，當凹槽內的棒狀藥材全部切割好后并且異形齒輪與齒條嚙合時，控制第一電機停止順時針旋轉，此時，控制第一電動推桿和第二電動推桿伸長，第一電動推桿和第二電動推桿帶動兩第一滑塊向中靠攏，進而帶動第一連桿向右運動，第一連桿帶動第二連桿向右運動，從而帶動推板向右運動，使得推板將切割好的棒狀藥材推到收集框內，然后控制第一電動推桿和第二電動推桿收縮，第一電動推桿和第二電動推桿帶動兩第一滑塊向反方向運動，進而帶動第一連桿向左運動，第一連桿帶動第二連桿向左運動，從而帶動推板向左運動到初始位置，然后工作人員將下批棒狀藥材放入凹槽內，再控制第二電機逆時針旋轉，如此反復，使得對棒狀藥材進行快速切割，當切割完成后，工作人員將收集框內的棒狀藥材進行收集即可。

因為還包括有行程開關，行程開關通過線路與第二電機連接，頂板底部左右兩側設有行程開關，行程開關位于第二軸承座和第一軸承座之間，當螺母向左運動觸碰到行程開關時，行程開關控制第二電機順時針旋轉，當螺母向右運動觸碰到行程開關時，行程開關控制第二電機逆時針旋轉。

因為底板材料為不銹鋼，不銹鋼耐腐蝕性和耐酸性強，可延長裝置使用壽命。

(3)有益效果

本發明達到了碎速度快、操作方便、結構新穎的效果。

附圖說明

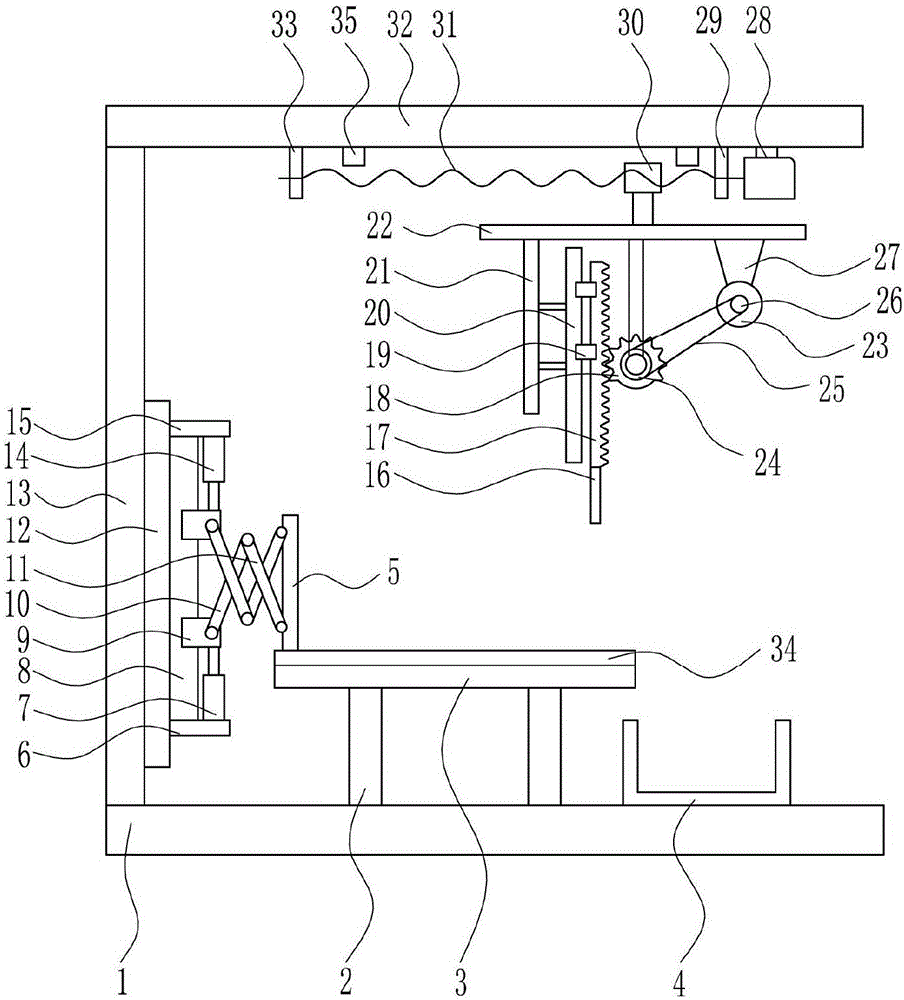

圖1為本發明的第一種主視結構示意圖。

圖2為本發明的第二種主視結構示意圖。

圖3為本發明的凹槽府視結構示意圖。

附圖中的標記為：1-底板，2-支架，3-放置臺，4-收集框，5-推板，6-第一擋板，7-第一電動推桿，8-第一滑軌，9-第一滑塊，10-第一連桿，11-第二連桿，12-固定桿，13-左架，14-第二電動推桿，15-第二擋板，16-切刀，17-齒條，18-異形齒輪，19-第二滑塊，20-第二滑軌，21-支桿，22-固定板，23-第一電機，24-大皮帶輪，25-平皮帶，26-小皮帶輪，27-安裝座，28-第二電機，29-第一軸承座，30-螺母，31-絲桿，32-頂板，33-第二軸承座，34-行程開關。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種中藥科棒狀藥材快速切碎裝置，如圖1-3所示，包括有底板1、支架2、放置臺3、收集框4、推板5、第一擋板6、第一電動推桿7、第一滑軌8、第一滑塊9、第一連桿10、第二連桿11、固定桿12、左架13、第二電動推桿14、第二擋板15、切刀16、齒條17、異形齒輪18、第二滑塊19、第二滑軌20、支桿21、固定板22、第一電機23、大皮帶輪24、平皮帶25、小皮帶輪26、安裝座27、第二電機28、第一軸承座29、螺母30、絲桿31、頂板32和第二軸承座33，底板1頂部中心設有兩個支架2，兩支架2頂端設有放置臺3，底板1頂部右側設有收集框4，底板1頂部左側設有左架13，左架13右側設有固定桿12，固定桿12右側中心設有第一滑軌8，第一滑軌8上滑動式連接有滑塊，固定桿12右側上部設有第二擋板15，第二擋板15底部設有第二電動推桿14，固定桿12右側下部設有第一擋板6，第一擋板6上部設有第一電動推桿7，第二電動推桿14底端與上側第一滑塊9連接，第一電動推桿7頂部與下側第一滑塊9連接，兩第一滑塊9前側對稱鉸接連接有第一連桿10，第一連桿10右端鉸接連接有第二連桿11，第二連桿11右端鉸接連接有推板5，推板5位于放置臺3內，左架13頂端設有頂板32，頂板32底部從左至右依次設有第二軸承座33、第一軸承座29和第二電機28，第二軸承座33與第一軸承座29之間連接有絲桿31，絲桿31右端與第二電機28連接，絲桿31上連接有螺母30，螺母30與絲桿31配合，螺母30底端設有固定板22，固定板22底端從左至右依次設有支桿21、異形齒輪18和安裝座27，支桿21右側設有第二滑軌20，第二滑軌20上滑動式連接有第二滑塊19，第二滑塊19右端設有齒條17，齒條17與異形齒輪18嚙合，齒條17底端設有切刀16，切刀16位于放置臺3上方，異形齒輪18前側設有大皮帶輪24，安裝座27前側設有小皮帶輪26，大皮帶輪24與小皮帶輪26之間連接有平皮帶25。

還包括有行程開關34，行程開關34通過線路與第二電機28連接，頂板32底部左右兩側設有行程開關34，行程開關34位于第二軸承座33和第一軸承座29之間。

底板1材料為不銹鋼。

工作原理：當需要對棒狀藥材進行切碎時，首先工作人員將棒狀藥材放入凹槽內，然后控制第二電機28逆時針旋轉，第二電機28帶動絲桿31逆時針旋轉，進而帶動螺母30及其上裝置向左運動一定距離后，控制第二電機28停止旋轉，同時控制第一電機23順時針旋轉，第一電機23帶動小皮帶輪26順時針旋轉，小皮帶輪26通過平皮帶25帶動大皮帶輪24順時針旋轉，進而帶動大皮帶輪24順時針旋轉，大皮帶輪24帶動異形齒輪18順時針旋轉，當異形齒輪18有齒的一面與齒條17嚙合時，帶動齒條17及切刀16向上運動，當異形齒輪18不與齒條17嚙合時，切刀16在重力的作用下向下運動，使得切刀16對棒狀藥材進行切割，然后控制第二電機28順時針旋轉，第二電機28帶動絲桿31順時針旋轉，進而帶動螺母30及其上裝置向右運動回到初始位置，控制第二電機28停止旋轉，進而帶動螺母30向左再次運動一定距離，重復以上操作，使得切刀16對棒狀藥材進行切割，然后控制第二電機28停止逆時針旋轉，當凹槽內的棒狀藥材全部切割好后并且異形齒輪18與齒條17嚙合時，控制第一電機23停止順時針旋轉，此時，控制第一電動推桿7和第二電動推桿14伸長，第一電動推桿7和第二電動推桿14帶動兩第一滑塊9向中靠攏，進而帶動第一連桿10向右運動，第一連桿10帶動第二連桿11向右運動，從而帶動推板5向右運動，使得推板5將切割好的棒狀藥材推到收集框4內，然后控制第一電動推桿7和第二電動推桿14收縮，第一電動推桿7和第二電動推桿14帶動兩第一滑塊9向反方向運動，進而帶動第一連桿10向左運動，第一連桿10帶動第二連桿11向左運動，從而帶動推板5向左運動到初始位置，然后工作人員將下批棒狀藥材放入凹槽內，再控制第二電機28逆時針旋轉，如此反復，使得對棒狀藥材進行快速切割，當切割完成后，工作人員將收集框4內的棒狀藥材進行收集即可。

因為還包括有行程開關34，行程開關34通過線路與第二電機28連接，頂板32底部左右兩側設有行程開關34，行程開關34位于第二軸承座33和第一軸承座29之間，當螺母30向左運動觸碰到行程開關34時，行程開關34控制第二電機28順時針旋轉，當螺母30向右運動觸碰到行程開關34時，行程開關34控制第二電機28逆時針旋轉。

因為底板1材料為不銹鋼，不銹鋼耐腐蝕性和耐酸性強，可延長裝置使用壽命。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
