本發明涉及一種適用于磁懸浮電機轉子芯軸與磁性材料安裝的工裝。

背景技術：
：

在磁懸浮離心式電機中，目前只有2級電機，為更好的推廣磁懸浮技術，設計了功率可達300kWd的4級電機，由于2級電機的轉子的工裝不能適用4級電機轉子與永磁體的安裝，因此，設計一套工裝來對現有技術進行改進，以解決現有技術之不足。

技術實現要素：
：

本發明是為了解決上述現有技術存在的問題而提供一種適用于磁懸浮電機轉子芯軸與磁性材料安裝的工裝。

本發明所采用的技術方案有：一種適用于磁懸浮電機轉子芯軸與磁性材料安裝的工裝，包括底座、立柱、支撐板、安裝板、助推螺桿以及壓板，所述立柱垂直固定于底座上，支撐板固定于立柱的頂端，安裝板垂直固定在支撐板的左端，助推螺桿螺紋連接在安裝板上，壓板水平置于支撐板上方，且壓板與支撐板之間形成有進料道；

所述底座上設有圓弧限位槽，支撐板的右端面為圓弧面。

進一步地，所述助推螺桿上固定連接有橡膠墊。

本發明具有如下有益效果：本發明結構簡單，方便永磁和轉子的定位，減少人工，節約成本，壓板對永磁體進行限位，防止永磁體移動。

附圖說明：

圖1為本發明結構圖。

圖2為本發明應用結構圖。

具體實施方式：

下面結合附圖對本發明作進一步的說明。

如圖1所示，本發明公開一種適用于磁懸浮電機轉子芯軸與磁性材料安裝的工裝，包括底座11、立柱12、支撐板13、安裝板14、助推螺桿15以及壓板16，立柱12垂直固定于底座11上，支撐板13固定于立柱12的頂端，安裝板14垂直固定在支撐板13的左端，助推螺桿15螺紋連接在安裝板14上，壓板16水平置于支撐板13上方，且壓板16與支撐板13之間形成有進料道100。

為更好地將轉子定位于本發明工裝上，在底座11上設有圓弧限位槽110，支撐板13的右端面為圓弧面130。

為避免助推螺桿15損傷永磁體，在助推螺桿15上固定連接有橡膠墊150。

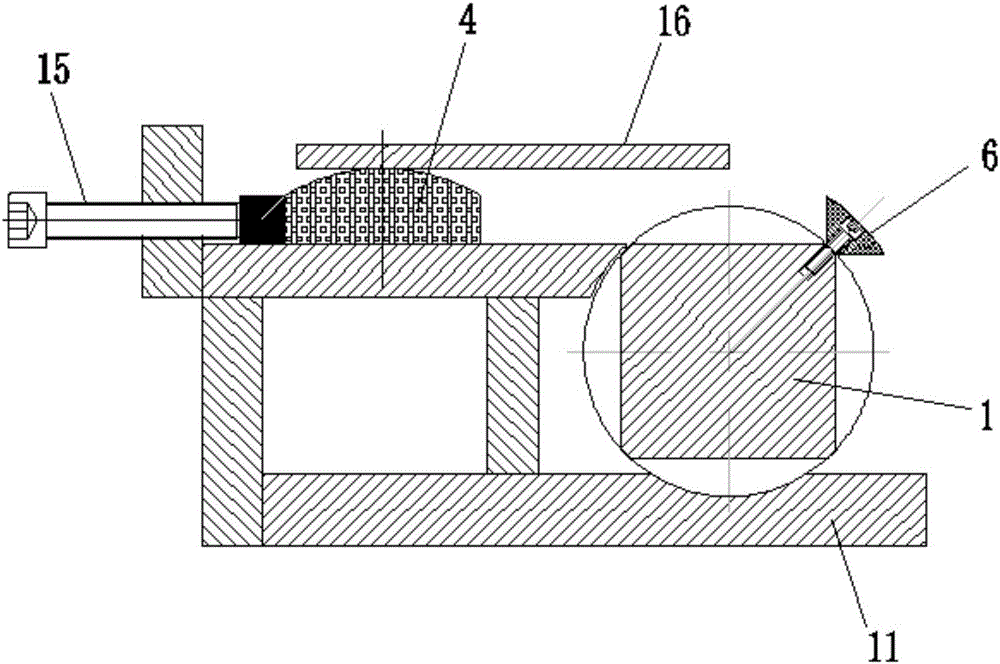

如圖2，將轉子1至于底座11上的圓弧限位槽110內，并使得轉子1的圓周壁抵靠于支撐板13的圓弧面130上，永磁體4放置在進料道100內，旋轉助推螺桿15，通過助推螺桿15將永磁體4推到轉子1相應位置處，然后用壓條6固定，螺釘鎖緊壓條6，完成該永磁體4的安裝，安裝完成后翻轉另一面重復上述安裝方法。

以上所述僅是本發明的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理的前提下還可以作出若干改進，這些改進也應視為本發明的保護范圍。
